在 PCB 材料的 “性价比阵营” 里，22F 板材像位 “进阶版务实派”—— 性能比 CEM-1 更抗造，价格却只高 10%-15%。它以 “纸芯 + 环氧树脂” 为核心，通过工艺升级，在耐温、防潮、机械强度上全面超越普通纸质基板，成为小家电、小型工业设备的 “性价比新宠”。PCB 批量工厂对 22F 的精准定位，让它在 “够用” 和 “耐用” 之间找到平衡，填补了 CEM-1 与 FR-4 之间的市场空白。

特殊性能：比 CEM-1 强在哪？

22F 板材的 “特殊”，源于对传统纸质基板的三大升级，PCB 批量工厂的测试数据很有说服力：

耐温性 “再上一个台阶”。22F 的玻璃化转变温度（Tg）达 130℃，比 CEM-1 高 10℃，能承受更频繁的焊接和稍高的工作温度。在 260℃波峰焊测试中，22F 板材的变形量（0.1mm/m）比 CEM-1（0.15mm/m）小 33%，适合需要多次返修的设备（如小家电控制板）。

防潮性 “更抗潮湿侵袭”。22F 的纸芯经过特殊 “浸渍处理”，环氧树脂的渗透量比 CEM-1 多 20%，形成更致密的防潮层。在 90% 湿度环境中，22F 的绝缘电阻保持率达 65%（CEM-1 为 60%），虽然仍不及 FR-4（80%），但在厨房、浴室等潮湿场景的表现更可靠。

机械强度 “抗摔又抗弯”。22F 的抗弯曲强度达 170MPa，比 CEM-1 高 13%，1.6mm 厚的板材能承受 1.5 米高度跌落（CEM-1 为 1 米），完好率仍达 85%。这种强度让它在小型工业设备（如流水线传感器）中更耐用 ——PCB 批量工厂的振动测试显示，22F 在 10-2000Hz 振动环境下，焊点脱落率比 CEM-1 低 30%，适合有轻微振动的场景。

核心优势：性价比升级的 “关键密码”

22F 板材的竞争力，在于 “小幅提价，大幅提质”，PCB 批量工厂总结出它的三大核心优势：

成本仅比 CEM-1 高 10%-15%。22F 的特殊浸渍工艺会增加少量成本，但比 FR-4 仍低 20%-25%。

加工兼容性 “无需换设备”。22F 能完全适配 CEM-1 的生产线，PCB 批量工厂无需添置新设备，蚀刻、钻孔、焊接工艺参数稍作调整即可。

阻燃等级保持 UL94 V-0 级。和 CEM-1 一样，22F 在垂直燃烧测试中能 10 秒内灭火且不滴落，同时通过 RoHS 基础认证（不含铅、镉等有害物质）。在对安全有基础要求的设备中（如小型电源控制器），22F 的阻燃表现与 CEM-1 相当，但整体可靠性更优。

应用场景：这些设备更爱 22F

22F 的性能特点，让它在四类场景中 “不可替代”，PCB 批量工厂的订单分布很有代表性：

小家电 “耐用款”。微波炉、电烤箱、洗碗机的控制板，工作温度比普通家电高（60-70℃），且频繁接触水汽，22F 的耐温和防潮优势正好发挥

小型工业设备 “基础款”。流水线指示灯、小型传感器、电动工具的控制板，需要承受轻微振动和稍高温度，22F 比 CEM-1 更抗造。

电源适配器 “小功率升级款”。12V/3A 的电源适配器（如笔记本电脑小功率充电器），工作电流比 12V/2A 大，温度稍高（60-65℃），22F 的耐温性比 CEM-1 更适配。

安防设备 “户外基础款”。室外摄像头的控制板（非核心部分）、门禁读卡器，需要耐受 - 10℃至 50℃的温度波动，22F 的抗温变能力比 CEM-1 强。某测试显示，22F 在 100 次高低温循环（-10℃至 50℃）后，焊点开裂率（1%）比 CEM-1（3%）低 67%，适合气候温和地区的户外设备。

批量生产：工艺微调即可 “提质”

22F 的生产对 PCB 批量工厂来说 “门槛不高”，只需在 CEM-1 工艺基础上做三点调整：

浸渍时间延长 20%。让纸芯充分吸收环氧树脂，确保防潮层均匀致密。PCB 批量工厂的经验显示，延长浸渍时间后，22F 的批次间性能波动（Tg±3℃）比 CEM-1（±5℃）更小，一致性更好。

固化温度提高 5℃。在 150℃下固化（CEM-1 是 145℃），让树脂交联更充分，提升耐温性。某工厂测试显示，这种调整能让 22F 的热变形温度提高 5℃，成本仅增加 0.05 元 / 平方米。

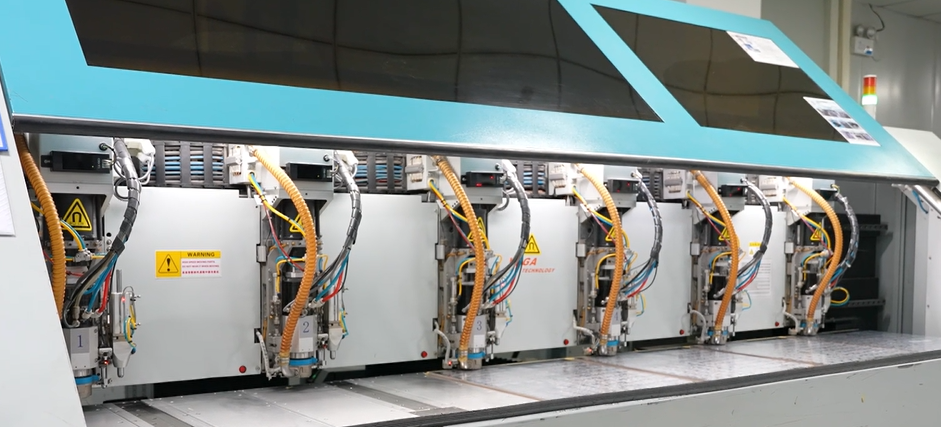

钻孔参数优化。22F 的纸芯硬度稍高，钻头转速提高 10%（从 2 万转 / 分钟到 2.2 万转），确保孔壁光滑（粗糙度 Ra＜1.5μm），减少毛刺导致的短路风险。优化后，22F 的钻孔合格率达 99%，与 CEM-1 持平。

22F 板材的价值，在于它精准填补了 “CEM-1 不够用，FR-4 没必要” 的市场空白。PCB 批量工厂通过工艺优化，让它在小幅提价的前提下，实现耐温、防潮、强度的全面升级，成为注重可靠性的中小企业的 “性价比优选”。从微波炉到电动工具，从电源适配器到户外安防，22F 用 “务实升级” 的态度，在电子设备的 “骨骼系统” 中占据独特地位。
