在 PCB 材料的 “大家族” 里，CEM-1 板材像位 “务实派高手”—— 性能比纸质基板强一大截，价格却比 FR-4 便宜 20%-30%。这种 “刚刚好” 的特性，让它成为中低端电子设备的首选，从遥控器到玩具车，从电源适配器到小家电，都能看到它的身影。PCB 批量工厂对 CEM-1 的工艺打磨，让它在成本与性能之间找到完美平衡点，成为电子制造业的 “性价比担当”。

成本效益：比 FR-4 省 30%，性能却不差

CEM-1 的成本优势，源于它独特的 “材料配方”。它以纸质基板为芯（中间层是木浆纸），两面贴合玻璃纤维布，再浸以环氧树脂压合而成。这种结构比全玻璃纤维的 FR-4 节省了 60% 的玻璃纤维用量（玻璃纤维成本是纸的 5 倍），原材料成本自然降低。

但成本低不代表 “偷工减料”。CEM-1 的关键性能指标完全能满足中低速电子设备需求：

耐温性：玻璃化转变温度（Tg）达 120℃，比纸质基板（FR-1，Tg=80℃）高 50%，能承受焊接时的高温（260℃波峰焊）而不变形；

绝缘性：体积电阻率＞10¹³Ω・cm，介电强度 15kV/mm，日常家电的 220V 电压对它来说 “小菜一碟”；

机械强度：抗弯曲强度达 150MPa，比 FR-1 高 40%，摔在地上不易断裂（某测试显示，1 米高度跌落的完好率达 90%）。

基础性能：够用就好的 “务实选择”

CEM-1 的性能定位很清晰 —— 满足中低速、常温环境的设备需求，PCB 批量工厂总结出它的三大 “核心能力”：

布线精度适合 “常规线路”。CEM-1 能稳定加工 0.2mm 以上的线宽线距（普通 FR-4 能做到 0.1mm），对遥控器（线宽 0.3mm）、玩具车电路板（线宽 0.4mm）来说完全够用。PCB 批量工厂用常规蚀刻工艺就能生产，无需像 FR-4 那样用高精度激光设备，加工成本再降 10%。

防潮性比纸质基板强 5 倍。虽然 CEM-1 的防水性不如 FR-4（FR-4 在 90% 湿度下绝缘电阻保持率 80%，CEM-1 为 60%），但比 FR-1（30%）强得多。在潮湿环境（如厨房、浴室）的小家电中，CEM-1 能坚持 3 年不出现漏电，而 FR-1 可能 1 年就出问题。

阻燃等级达 UL94 V-0 级。这意味着垂直燃烧时，CEM-1 的火焰会在 10 秒内熄灭，且不滴落引燃下方物品，比不阻燃的纸质基板安全得多。在电源适配器、小型电机控制器等有一定防火需求的设备中，这个等级足够应对日常使用场景（除非遇到极端高温火源）。

基础应用：这些设备非它莫属

CEM-1 的 “性价比基因”，让它在特定领域 “无可替代”，PCB 批量工厂的订单集中在四大类设备：

消费电子 “入门款”。电视遥控器、空调遥控器、机顶盒的控制板，线路简单（最多 200 个焊点）、信号速度慢（＜1MHz），用 CEM-1 既能满足需求，又能控制成本。

玩具与小家电 “主力选手”。儿童玩具车、电动牙刷、面包机等设备，对 PCB 的性能要求不高，但对成本敏感。CEM-1 的抗摔性（1 米跌落测试完好率 90%）比 FR-4（95%）稍差，但玩具的使用强度完全能承受。

电源适配器 “经济型方案”。12V/2A 以下的小型电源适配器（如路由器电源、手机充电器），工作电流小（＜2A）、温度低（＜60℃），CEM-1 的耐温性和绝缘性完全够用。PCB 批量工厂会在 CEM-1 表面涂一层绝缘漆，进一步提升防潮性，让适配器在潮湿环境下的使用寿命延长到 3 年。

工业控制 “非核心部件”。在工业设备的指示灯板、按钮控制板等非核心部件中，CEM-1 能替代 FR-4 降低成本。这些部件只需传输简单开关信号（速度＜100kHz），对线路精度要求低，CEM-1 的性能完全能胜任。

批量生产：工艺简单，良率稳定

CEM-1 的生产工艺比 FR-4 简单，PCB 批量工厂更容易实现稳定量产，这也是它成本低的另一原因：

加工门槛低。CEM-1 的纸质芯材对蚀刻液的反应更均匀，普通蚀刻机就能做出整齐的线路，无需像 FR-4 那样用高精度蚀刻设备（成本高 30%）。钻孔时，CEM-1 的纸芯比 FR-4 的玻璃纤维更容易切削，钻头寿命延长 50%，加工成本再降 5%。

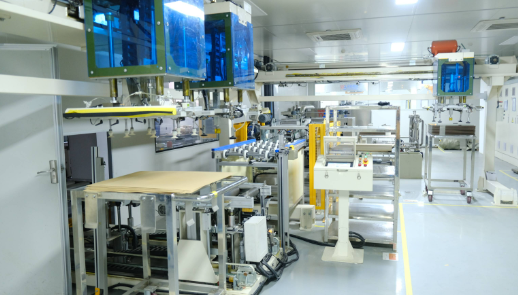

适合 “大批量标准化生产”。CEM-1 的性能一致性比 FR-1 高（FR-1 的批次间 Tg 波动 ±10℃，CEM-1 为 ±5℃），适合遥控器、玩具等大批量（单次订单 10 万片以上）产品。PCB 批量工厂用自动化生产线（从裁切到成品全流程自动），每小时能生产 2000 块 CEM-1 PCB，效率比 FR-4 高 15%（FR-4 需要更多人工检测）。

环保性优于纸质基板。CEM-1 的环氧树脂含量比 FR-1 高，燃烧时烟雾量比 FR-1 少 40%，且不含卤素（符合 RoHS 基础要求）。在电子垃圾回收时，CEM-1 的材料分离难度比 FR-1 低，纸芯和玻璃纤维可分别回收利用，环保成本降低 20%。

CEM-1 板材的价值，在于它精准卡位 “中低端电子设备” 的需求 —— 性能够用、价格低廉、工艺简单。当 PCB 批量工厂能稳定提供高良率的 CEM-1 产品，电子制造业就能在控制成本的同时保证基础品质。从孩子的玩具车到家里的遥控器，CEM-1 用 “务实” 的态度支撑着日常生活的方方面面，成为电子世界里不可或缺的 “性价比之王”。
