PCB正片vs负片：PCB批量工厂有何不同？

如果把 PCB 的线路制作比作雕刻，那正片和负片工艺就是两种截然不同的 “刻法”—— 一个像保留原石的花纹，一个像剔除多余的石料。在 PCB 四层板工厂里，这两种工艺决定了线路的精度、成本和适用场景，就像两位擅长不同技法的雕刻大师，各有各的看家本领。今天就来拆解这两种工艺的核心差异，看看四层板工厂是如何根据需求选对 “刻刀” 的。

正片工艺：像盖印章一样 “留住黑色”

正片工艺的逻辑很简单：想要的线路在底片上是黑色的，就像印章上的文字，最终会完整保留在 PCB 上。整个过程就像给铜箔 “盖印章”，再把多余的部分去掉。

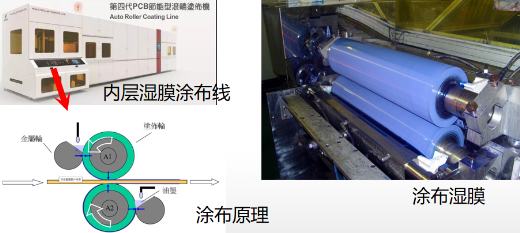

流程就像做手账贴纸：先在铜箔表面贴一层 “干膜”（类似不干胶），再把黑色线路的底片盖在上面，用紫外线照射。干膜遇到紫外线会 “硬化”，但只有底片透明的地方（非线路区）会被照射，这些区域的干膜会变硬；而底片黑色的地方（线路区）挡住了紫外线，干膜保持柔软。显影时，用溶剂把柔软的干膜冲掉，露出下面的铜箔；最后用碱性蚀刻液（如氢氧化钠溶液）把裸露的铜箔腐蚀掉，剩下的就是被干膜保护的黑色线路区。

负片工艺：像挖隧道一样 “剔除黑色”

负片工艺正好相反：想要的线路在底片上是透明的，就像隧道的设计图，需要把黑色区域（非线路区）挖掉，留下透明区的线路。

流程类似挖地基：同样先贴干膜，但底片的透明区是线路，黑色区是非线路。紫外线照射时，透明区的干膜被照射硬化，黑色区的干膜没被照射，保持柔软。显影时，柔软的干膜（黑色区）被冲掉，露出铜箔；蚀刻时，用酸性溶液（如氯化铁溶液）把这些裸露的铜箔腐蚀掉，剩下的就是被硬化干膜保护的透明区线路。

简单说，负片是 “先标记要去掉的部分”，再像挖隧道一样把多余的铜箔挖走。PCB 四层板工厂的测试显示，负片工艺在大面积铜箔（如电源层、接地层）的处理上更高效，因为它能一次性腐蚀掉大片非线路区，比正片节省 30% 的蚀刻时间。

核心区别：从底片到蚀刻的 “反向操作”

正片和负片的差异从底片开始，贯穿整个流程，PCB 四层板工厂的老师傅总结出三个关键不同点：

底片的 “黑白逻辑” 完全相反。正片的黑色 = 最终线路（保留），透明 = 非线路（腐蚀）；负片的透明 = 最终线路（保留），黑色 = 非线路（腐蚀）。就像两个方向相反的开关，一个 “开” 是保留，一个 “开” 是去除。

蚀刻液和保护方式不同。正片用碱性蚀刻液（如 Na₂S₂O₈溶液），靠锡铅镀层保护线路；负片用酸性蚀刻液（如 CuCl₂溶液），直接靠干膜保护线路。碱性蚀刻更温和，适合细线路；酸性蚀刻速度快，适合大面积处理，但对设备腐蚀性强，PCB 四层板工厂会给负片生产线的设备加防腐涂层。

适用场景各有侧重。正片像精密手术刀，适合四层板的信号层（线宽＜0.2mm、线距＜0.2mm），比如手机主板的内层线路；负片像大铲车，适合电源层、接地层等大面积铜箔，比如工业控制板的内层电源区。

实操细节：四层板工厂的 “避坑指南”

在 PCB 四层板工厂里，正片和负片工艺的细节把控直接影响线路质量，这几个实操要点最关键：

底片的 “膜面” 不能搞反。正片常用黑色底片，亮面是膜面（贴近干膜）；负片多用黄色底片，哑光面是膜面。如果膜面贴反，紫外线照射不均匀，会导致干膜硬化不一致，蚀刻后线路边缘出现毛刺。

干膜的 “曝光时间” 要精准。正片的黑色区域需要完全遮光，曝光时间过长会让干膜过度硬化，显影时冲不掉；负片的透明区域要充分曝光，时间不足会导致干膜硬化不彻底，蚀刻时线路被腐蚀。

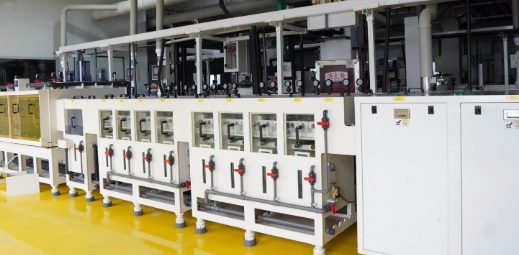

蚀刻液的 “浓度” 要实时监控。正片的碱性溶液浓度过高会腐蚀线路，过低则蚀刻不净；负片的酸性溶液浓度变化会影响腐蚀速度，导致线路边缘不均。工厂会每小时检测一次浓度，正片的碱性蚀刻液 pH 值保持在 8-10，负片的酸性蚀刻液铜离子浓度控制在 180-220g/L。

工艺选择：让电路板 “因材施教”

正片和负片工艺没有绝对的优劣，就像毛笔和钢笔各有用途。在 PCB 四层板工厂里，选择的核心是匹配需求 —— 高密度线路选正片，大面积铜箔选负片，这种 “因材施教” 的智慧，正是 PCB 制造精度不断提升的秘密。毕竟，无论哪种工艺，最终目的都是让电流沿着预设的线路，安全、高效地奔跑。
