PCB抗静电工艺：批量工厂如何给元件穿“防雷衣”？

你可能见过工人戴着手环操作电子元件 —— 这不是多余的仪式，而是在对抗看不见的 “隐形杀手”：静电。一块小小的 PCB 上，芯片的引脚间距只有 0.3mm，静电放电时产生的瞬间电压能达到几万伏，足以击穿元件内部的绝缘层，就像用高压水枪冲毁蚂蚁窝。

静电是如何 “偷袭” PCB 的？三类伤害最致命

静电对 PCB 的破坏，就像突如其来的雷暴，可能瞬间摧毁精密元件，也可能留下 “暗伤” 让设备后期失灵。

瞬间击穿是最直接的灾难。当人体带电（比如穿化纤衣服走动）接触 PCB 时，静电会通过指尖放电，瞬间电流虽小（微安级），但电压可达 10-30kV，足以击穿芯片内部的氧化层。 PCB 批量工厂做过测试：带 10kV 静电的手指触碰未防护的 MCU 芯片，80% 会当场失效，剩下的 20% 也会在后续使用中出现程序错乱。

潜在损伤更隐蔽。有些元件被静电 “轻伤” 后，表面看不出异常，但内部半导体结构已受损，可能在设备运行 1-3 个月后突然失效。这也是为什么很多电子产品出厂测试合格，用户用一段时间后却莫名故障 —— 根源可能是生产过程中受到的静电 “暗伤”。

信号干扰会打乱电路秩序。静电放电时产生的电磁脉冲，会干扰 PCB 上的高频信号，就像在收音机旁开电焊机导致杂音。在 5G 模块、雷达传感器等对信号敏感的 PCB 中，这种干扰可能导致数据传输错误，严重时引发设备误动作。

抗静电工艺：给 PCB 穿 “三层防雷衣”

PCB 批量工厂对付静电有三套组合拳，从 PCB 本身到生产环境，层层设防。

第一层：PCB 基材 “抗静电基因”。在 PCB 的树脂基板中加入碳黑、金属氧化物等抗静电剂，就像给基材注入 “导电因子”，让静电荷能缓慢释放，表面电阻控制在 10⁶-10⁹Ω（普通基板是 10¹²Ω 以上）。

第二层：表面涂层 “导电防护膜”。PCB 表面涂覆一层透明的抗静电涂层（厚度 5-10μm），成分多为导电聚合物或纳米碳管，能形成导电通路，让静电荷通过接地系统导走。这种涂层不影响 PCB 的电气性能，却能把表面电阻降到 10⁷Ω 以下。某 PCB 批量工厂测试显示，涂覆后的 PCB 在摩擦起电测试中，最高带电电压从 5000V 降到 500V 以下，远低于元件的耐受阈值。

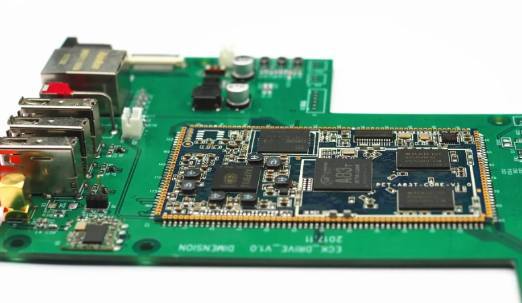

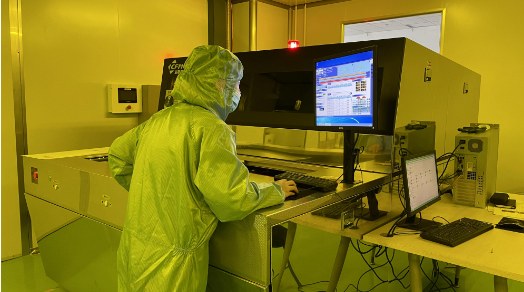

第三层：生产环境 “静电隔离罩”。PCB 批量工厂的车间就像 “静电禁区”：地面铺导电橡胶并接地，工作台接防静电接地线，工人穿防静电服和手环（电阻 1-100MΩ，既能导走静电又不会产生电击），空中悬着离子风扇（中和空气中的静电荷）。这套系统能让车间静电电压始终控制在 100V 以内，相当于一节干电池的电压，对元件毫无威胁。

元件保护：从焊接到包装的 “全链条防护”

抗静电不仅要保护 PCB，更要守护上面的元件，PCB 批量工厂在每个环节都有严格规范。

焊接过程 “防静电操作”。焊台必须接地，烙铁头与地面的电阻小于 2Ω，避免带电焊接。对静电敏感元件（如 MOS 管、传感器），要用防静电托盘盛放，取用时必须戴双接地手环（一只接工作台，一只接人体）。

包装运输 “防静电盔甲”。PCB 成品和元件要用防静电袋（表面电阻 10⁸Ω）、导电周转箱包装，袋上的金属扣必须与接地系统连接。长途运输时，货车车身也要接地，避免摩擦起电。 PCB 批量工厂做过对比测试：用普通纸箱包装的 PCB，运输后元件损坏率 12%；用防静电包装后，损坏率仅 0.5%。

存储环境 “恒温恒湿 + 接地”。仓库里的货架要接地，湿度控制在 40%-60%（太干燥易产生静电），存放超过 3 个月的 PCB，使用前要先在防静电工作台静置 24 小时，让表面电荷自然释放。

静电就像电子制造业的 “隐形敌人”，看不见摸不着，却可能造成巨大损失。PCB 批量工厂的抗静电工艺，看似是一道道繁琐的流程，实则是对产品可靠性的坚守。从基材配方到车间环境，从焊接操作到包装运输，每一个细节的把控，都是为了让 PCB 上的元件能在安全的 “静电防护罩” 里安心工作。未来，随着芯片越来越精密（引脚间距已到 0.2mm 以下），抗静电工艺还会不断升级，给元件穿上更坚固的 “防雷衣”。
