在电子设备的运行过程中，随着电流的通过和元件的工作，都会产生一定的热量。如果这些热量无法及时散发出去，设备内部温度将迅速上升，甚至可能导致元器件过热而失效，严重时还会影响整个系统的可靠性和稳定性。因此，散热设计对于PCB（印刷电路板）尤为重要，良好的散热设计可以提高设备的寿命和性能。

热量产生的原理与散热需求

2.1 热量产生的原因

在电子设备中，元器件的电流通过时会产生热量，特别是功率器件、集成电路和处理器等组件，它们的工作会导致能量的转化，部分能量以热量的形式散发出来。例如，电流通过电阻元件时，电能转化为热能；而在半导体器件中，由于电子流动过程中会发生碰撞，也会释放能量以热的形式表现出来。

2.2 散热的重要性

如果电子设备无法有效地散发这些热量，温度会不断上升，超过了元器件的工作温度限制后，就会导致系统的不稳定甚至故障。因此，合理的散热设计不仅能够防止元器件因过热而损坏，还能延长设备使用寿命，提高工作效率。

PCB散热设计的主要策略

3.1 利用散热片

散热片是最常见的散热方式之一，通常由具有良好导热性能的铝、铜等材料制成。散热片可以通过与发热元件直接接触，将热量迅速导入散热片，再通过散热片表面的散热鳍片与空气的对流将热量带走。适用于功率较大的元件（如功率芯片、处理器等）。

设计要点：

紧密连接：散热片与发热元件之间需要保持紧密连接，可以通过导热材料（如导热硅脂）来减少间隙，提升热传导效率。
选择合适的材质：铝和铜是常用的散热片材料，其中铜的导热性更好，但成本较高。设计师应根据实际情况选择合适的材料。

3.2 通过PCB自身的设计进行散热

3.2.1 增加铜箔面积

铜的导热性较强，在设计PCB时，可以通过增加发热元件周围的铜箔面积来帮助散热。更大的铜箔区域能够让热量更快地扩散到整个电路板上，避免局部温度过高而导致元件失效。

设计要点：

铜箔布局：在布线允许的情况下，尽量将发热元件附近的铜箔区域增加。对于多层PCB，还可以考虑在相邻层增加大面积的铜层，以增强散热效果。
优化走线：减少发热区域的走线路径，以使热量能够快速均匀分散。

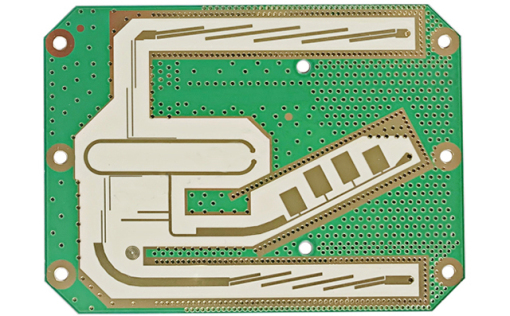

3.2.2 使用导热孔

导热孔（也叫盲孔或埋孔）是多层PCB中一种常用的散热技术。通过在PCB板中设计金属化的导热孔，能够将热量从一个层次传递到另一个层次，增加热量的散发途径。

设计要点：

金属化孔：导热孔的壁面通常需要金属化，以确保热量能够通过孔壁有效传递。
孔径大小：导热孔的孔径应根据发热元件的功率来合理设计，确保热量能够有效传导。

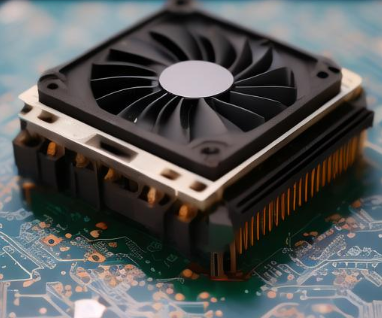

3.3 借助风扇等主动散热设备

风扇散热是一种常见的主动散热方式，尤其适用于高功率的电子设备。通过安装小型风扇，可以通过空气流动加速PCB上的热量传导和散发。风扇通过增加空气流动速度来帮助将热量从发热区域带走，从而降低整体温度。

设计要点：

风扇布局：在高功率元件附近合理布置风扇，以便风扇能够直接作用于热源。对于较小的设备，可以使用微型风扇。
散热器与风扇配合使用：风扇和散热器可以同时使用，散热器增加热量的分布面积，而风扇则加速空气流动带走热量。

3.4 使用散热材料

3.4.1 导热硅脂

导热硅脂是一种常用于散热的材料，它能够填充发热元件与散热片之间的微小间隙，减少热阻并提高热传导效率。通过使用导热硅脂，可以确保发热元件和散热片之间的接触良好，从而加速热量的传导。

设计要点：

选择高导热材料：导热硅脂的导热性能是关键，设计师应选择导热性强且符合环保要求的材料。
均匀涂抹：确保导热硅脂均匀涂抹在发热元件和散热片之间，以获得最佳的热传导效果。

3.4.2 相变材料

相变材料是一类特殊的散热材料，它们能够在达到特定温度时发生相变，吸收大量的热量，降低局部温度峰值。这种材料特别适合用于那些在工作时会产生间歇性高热的元件上，如CPU和功率元件。

设计要点：

合理选用材料：相变材料的选择应根据电子设备的工作温度范围进行调整。
应用场景：主要适用于间歇性发热的电子元件，能够避免温度波动过大。

散热设计中的常见问题与解决方案

4.1 热量积聚问题

在PCB设计中，热量积聚是一个常见问题，尤其是在高功率密度的电路中。如果热量没有有效散发，可能导致元器件的过热，甚至烧毁。

解决方案：

增加散热面积：增加铜箔面积或使用散热片，扩大热量散发的区域。
优化元件布局：合理布置发热元件，避免将它们放置在电路板的密集区域。

4.2 散热不均匀问题

有时候，散热可能不均匀，导致某些区域温度过高，而其他区域温度较低。

解决方案：

均匀布局元件：尽量让发热元件分布均匀，避免集中布置。
使用导热材料：在设计时考虑使用导热硅脂、导热孔等材料，帮助热量均匀分散。

4.3 风扇噪音问题

风扇散热方式虽然有效，但有时可能会产生噪音，影响设备的使用体验。

解决方案：

选择低噪音风扇：选择设计上已优化过噪音的风扇。
优化风扇位置：合理安排风扇的位置，避免风扇直接影响用户。

有效的散热设计是保证PCB电子设备正常运行的关键因素之一。通过合理选择散热方式、优化PCB设计以及利用各种散热材料，设计师能够有效地将热量传导出去，避免过热问题。散热片、导热硅脂、相变材料等都是常见的散热工具，而风扇等主动散热方式也在高功率设备中得到了广泛应用。良好的散热设计不仅可以延长电子设备的使用寿命，还能提高设备的整体性能和稳定性。
