捷配科普高密度PCB的制造难点与解决方法

为什么高密度PCB设计越来越重要

现在很多电子产品都在往小型化、高性能、多功能方向发展。手机、智能手表、平板、摄像头、无线耳机等设备里要放很多元件，而体积却越来越小。工程师必须在有限的空间内安排更多的器件，布更多的线路。这就需要高密度PCB（HDI板）。

高密度PCB的特点是：

• 板子尺寸小；

• 器件脚距窄；

• 线路间距细；

• 层数多；

• 过孔尺寸小；

• 走线更密集。

这种PCB虽然能节省空间，但在制造过程中会遇到很多问题。如果设计不合理，生产就容易失败，良率低、成本高、交期长，还可能导致电气问题或可靠性不够。

所以，在高密度PCB设计中，要特别重视它的可制造性。也就是说，要从设计阶段就考虑制造能力，避免超出工厂工艺限制。只有这样，才能保证设计能顺利生产，产品能可靠运行。

高密度PCB制造中常见的技术挑战

高密度PCB制造难度大，主要原因在于以下几点：

1. 线宽线距太小

为了让更多信号通过，在单位面积内布更多线路，设计中不得不使用非常细的线宽和线距，比如3mil/3mil（约0.076mm）。这种细线在蚀刻、清洗、显影等工艺中容易断、偏、过蚀或短路。

如果线宽线距设计得太小，会让成品率下降，增加返工风险。

2. 过孔尺寸小

为了节省布线空间，高密度板往往使用小孔，比如激光钻的微孔（如0.1mm~0.15mm），甚至盲孔或埋孔结构。这些孔更难钻，电镀难度也高，容易造成孔壁不连续或通孔不通。

特别是堆叠盲孔或激光盲孔，容易出现对位偏差或电性失效。

3. 多层压合复杂

高密度PCB通常是6层、8层、甚至10层以上。压合层数多，对准精度要求高，容易出现层偏、分层、气泡、树脂不饱满等问题。

层间对位偏差会导致线路无法连通或信号传输异常。

4. 焊盘空间小

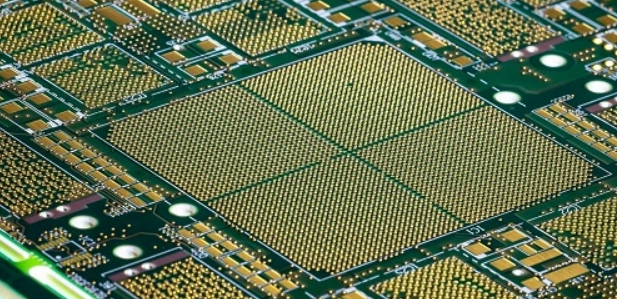

高密度设计中，元件的焊盘非常小，特别是BGA封装器件，焊球间距可能只有0.4mm或更小。焊盘空间有限，加工中容易形成锡桥、虚焊、连锡等问题，影响产品可靠性。

而且因为BGA焊点不可见，检测难度也高，必须依靠X-ray检查。

5. 热管理困难

高密度设计中元件堆叠多，发热量大，但板子厚度小、铜厚有限，散热路径短，热集中明显。这容易引起局部过热、板层翘曲、器件寿命缩短。

如果热设计不到位，还可能导致产品在高温下出现故障或烧毁。

6. 可靠性风险大

细线路、微孔、多压合、薄板材都会降低成品板的强度，使用过程中更容易出现裂纹、断线、焊盘脱落等问题。

再加上复杂结构对加工误差敏感度高，稍有偏差就会出错，长期可靠性不易保证。

应对高密度PCB制造难点的设计对策

虽然高密度PCB制造难，但只要从设计阶段入手，采取合理的设计方法，就能降低制造风险，提高可制造性。

1. 合理设定线宽线距

在布线时要结合工厂实际工艺能力来设置线宽线距。一般建议：

• 主流工厂推荐最小线宽线距为4mil（0.1mm）；

• 高端HDI工艺可以支持3mil甚至2.5mil；

• 线距尽量比工艺极限值大20%以上；

• 不同信号之间保留一定的安全距离，避免串扰。

使用自动布线时，设置规则不能太激进，否则会导致工厂无法生产。

2. 选用合适的孔结构

高密度板应尽量避免使用太多堆叠盲孔或埋孔，除非确实需要。一般建议：

• 激光盲孔控制在1~2阶；

• 过孔尺寸不小于0.15mm；

• 孔与孔之间保持合理间距；

• 尽量采用阶梯式盲孔，不用堆叠。

对于BGA封装，推荐采用“via-in-pad+堵孔”工艺，把过孔打在焊盘上，既能节省空间，又能稳定连接。

3. 提前做好层叠设计

在设计初期就要根据功能和信号类型规划好每一层的用途，比如：

• 第一层：信号层；

• 第二层：地层；

• 第三层：电源层；

• 第四层：高速信号；

• 第五层：普通信号；

• 第六层：地层或电源补强。

合理层叠不仅能让布线更清晰，还能提高信号完整性和电磁兼容性。

4. 加强焊盘工艺设计

为避免BGA焊点虚焊、连锡，可以采取以下措施：

• 焊盘直径设置大于0.3mm；

• 焊盘与过孔保持适当距离；

• 如使用via-in-pad，记得堵孔+电镀平整；

• 增加X-ray检测点，方便焊接检查。

同时，在设计阶段应与PCBA厂沟通焊接工艺要求，提前优化布局。

5. 充分考虑热设计

在高密度板中，热设计要早做。可以这样处理：

• 使用高导热的板材，如陶瓷基板、金属基板；

• 在发热器件下方加铜块或热通孔引热；

• 添加铜箔加强层，增大散热面积；

• 对功率器件加散热片或屏蔽罩。

在热仿真软件中模拟热流路径，调整布局，减少热堆积。

6. 留足制造公差空间

设计中不要把每个参数都贴近工艺极限。应留出10%~20%的制造裕度，这样更容易加工，也能提高良率。

比如：

• 线宽不小于3mil；

• 过孔焊环不小于0.1mm；

• 钻孔误差考虑±0.05mm；

• 焊盘中心与过孔中心偏移不超0.075mm。

工艺裕度越充足，板子质量越稳定，可靠性越高。

生产过程中的配合与验证

除了设计优化，设计人员还需要与制造厂商密切配合，确保板子能够顺利投产。

1. 提前确认工艺能力

在设计前期，应与PCB厂进行沟通，确认其支持的最小线宽、最小孔径、盲孔层数、叠层结构等参数，避免出现设计超出工艺能力的情况。

2. 提供清晰的生产文件

设计完成后，提供完整的Gerber文件、钻孔图、叠层结构图、材料说明、过孔表和制造公差要求。

不要让工厂猜测设计意图，减少信息传递错误。

3. 参与试产过程

第一次试产时，建议设计人员到厂参与样品审核，观察钻孔、电镀、压合、蚀刻等过程，发现问题及时改进。

对初版产品进行X-ray、电测、AOI、ICT等检查，确认可靠性和一致性。

​

高密度PCB设计要兼顾性能与制造能力

高密度PCB能满足现代电子设备小型化和高功能的要求，但也带来许多制造难题。设计时如果只关注布线功能，而忽视可制造性，就容易出问题。

为了提升高密度PCB的制造良率、可靠性和经济性，建议从设计开始就做到：

• 控制线宽线距在合理范围；

• 合理设计过孔结构与尺寸；

• 合理安排层叠顺序；

• 注重热设计和结构强度；

• 与制造商保持沟通，避免工艺超标；

• 给工艺参数留足裕度，提高稳定性。

通过科学的设计方法与制造配合，就能在追求高密度的同时，保证可制造性与产品质量，真正实现“设计可生产，产品可交付”。
