如何合理设计四层pcb分层结构？

为什么四层 PCB 分层设计很重要？

在现代电子产品中，电路板的布线越来越复杂。两层板已经不能满足高速信号、大电流供电、多模块系统的需求。四层 PCB 就成了很多产品的首选。它可以提供更多布线层、更稳定的供电结构、更好的抗干扰性能。

不过，很多人在设计四层板时，往往只关注元件布局和布线，而忽视了分层结构的规划。这会带来很多问题，比如信号反射、地弹效应、电源噪声、EMI 超标等。一块布线漂亮但分层不合理的板子，看起来没问题，但在 EMC 测试、电源稳定性方面可能会失败。

四层板的基础分层结构

四层 PCB 是最常用的多层板结构之一。它有四个导电层，这些层中一般包含信号层、电源层和地层。每一层中间有绝缘材料进行隔离。

四层板常见的分层方式有两种：

方式一：外层信号 + 内层电源地

顶层（L1）：信号
内层1（L2）：地层
内层2（L3）：电源层
底层（L4）：信号

这种方式适用于大多数应用。它可以把高速信号放在顶层和底层，靠近电源和地层，形成稳定的参考平面。这样信号完整性好，电源噪声也低。

方式二：外层电源地 + 内层信号

顶层（L1）：地层
内层1（L2）：信号
内层2（L3）：信号
底层（L4）：电源层

这种方式不太常见，但在某些对 EMI 抗干扰要求特别高的场合有用。它把信号“包在中间”，外面是完整的电源和地层，能有效屏蔽外界干扰。

四层板分层设计的技术基础

在设计四层板分层时，需要理解几个关键技术点：

1. 信号与参考面的关系

高速信号在 PCB 中传播时，电流不只是沿信号线走，还会在参考面（通常是地层）中走一个返回路径。这个路径要紧贴信号线，如果信号层和参考层之间距离太远，或者参考面不连续，就会引起反射、串扰甚至信号丢失。

2. 电源和地的配对

理想情况下，电源层和地层应该相邻。这样可以形成一个良好的电容耦合，有助于抑制电源噪声，提高电源的稳定性。电源层和地层距离越近，耦合越强，抑制能力越好。

3. 阻抗控制

在高速数字信号中，信号线的阻抗必须一致，不能有跳变。阻抗取决于线宽、参考层位置、介质厚度等。合理的分层设计能帮助保持阻抗稳定，减少反射和干扰。

4. EMI 控制

电磁干扰主要来源于高速信号切换、电源纹波、不连续的回流路径等。分层合理，可以缩小环路面积，降低辐射面积，从而减小 EMI。比如让信号线靠近地层布线，是一个非常有效的抗干扰做法。

​

四层板分层设计的常见方法与建议

为了实现一个稳定、可制造、易调试的四层 PCB，下面是一些实用的方法和建议：

1. 地层一定要完整连续

地层不能被切断，也不能打太多孔。尽量保持地层是一个整体大铜面。所有信号层的布线都应靠近地层，这样返回路径就短，干扰小。如果必须切地层，比如铺电源线或过孔，那么就要加更多的地过孔来连通区域。

2. 电源层要靠近地层

如果使用“地-电源”相邻的分层方式，电源面也应尽量完整。不建议在电源层上布复杂的线，而是用一大片铜区域代表一个电压。如果需要多个电压，可以分区域处理，并用地层和电源层之间的小间距实现良好的耦合。

3. 信号层尽量不要跨参考面

布线时要注意，信号不能在地层和电源层之间来回跳跃。如果非跳不可，要在跳层的同时放置过孔来连接参考面，保持返回路径连续。

4. 高速信号走内层更好

内层布线靠近参考面，干扰更小，信号完整性更高。外层容易受外界环境影响，比如静电、电磁辐射等。可以把关键信号放在内层，把低速或控制信号放在外层。

5. 尽量对称分布

结构对称可以减少翘曲、变形。比如用顶层和底层对称布线，中间电源和地层厚度一致。这样压板过程中应力平衡，可靠性更好。

6. 为过孔选择合适的位置和结构

过孔会造成信号的阻抗变化，也会打断参考面。设计时要合理安排过孔位置，并配合地过孔，帮助回流路径稳定。不要在高速线附近随意放置不接地的过孔。

7. 电源去耦布局结合电源层设计

在电源层下方直接放置去耦电容，可以大大减少电源纹波。电容靠近芯片的供电引脚，走线短，效果最好。电容的下方最好正好是电源层和地层之间，这样耦合效果更强。

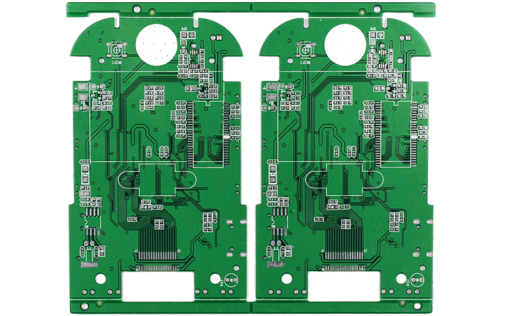

一个典型的四层板分层实例说明

假设我们设计一个包含主控 MCU、SD 卡、USB 接口、蓝牙模块、电源管理 IC 的控制板，我们可以采用以下分层结构：

• 顶层（L1）：信号布线 + 元件布局。高速线如 USB 差分、SD 时钟线放在这层。

• 内层1（L2）：完整地层。作为所有信号的参考层，并用于电源回流。

• 内层2（L3）：电源层。为不同模块提供 +3.3V、+5V、VBAT 等多个电压区域。

• 底层（L4）：次要信号布线 + 一些小元件布局。如低速 I2C、LED 控制线等。

这样的分层结构既保证了信号完整性，又方便电源布线，还能优化 EMI 抑制效果。在 PCB 布线过程中，设计者可轻松处理关键差分线、布线密集区域和地回流路径。

四层板分层是整个 PCB 设计的基础

四层 PCB 并不是简单地多了两个层，它对布线自由度、电源完整性、信号完整性和抗干扰能力都有明显提升。但前提是分层结构设计得合理。

合理的分层设计，可以让布线更顺畅，电源更稳定，信号更干净，整板更可靠。如果分层混乱，哪怕是再高端的芯片也无法保证系统性能。

设计时应从整个系统需求出发，分析每种信号和供电的分布方式，规划好每一层的用途。尽量保持参考面连续、信号层对称、电源和地配对布置。只有这样，才能发挥四层板的最大优势。
