四层PCB比较器电路如何设计？

四层PCB为比较器电路提供了稳定的工作平台，但设计不当反而会引入噪声、延迟和误触发。本文结合工程实践，解析四层板中比较器电路的设计要点。

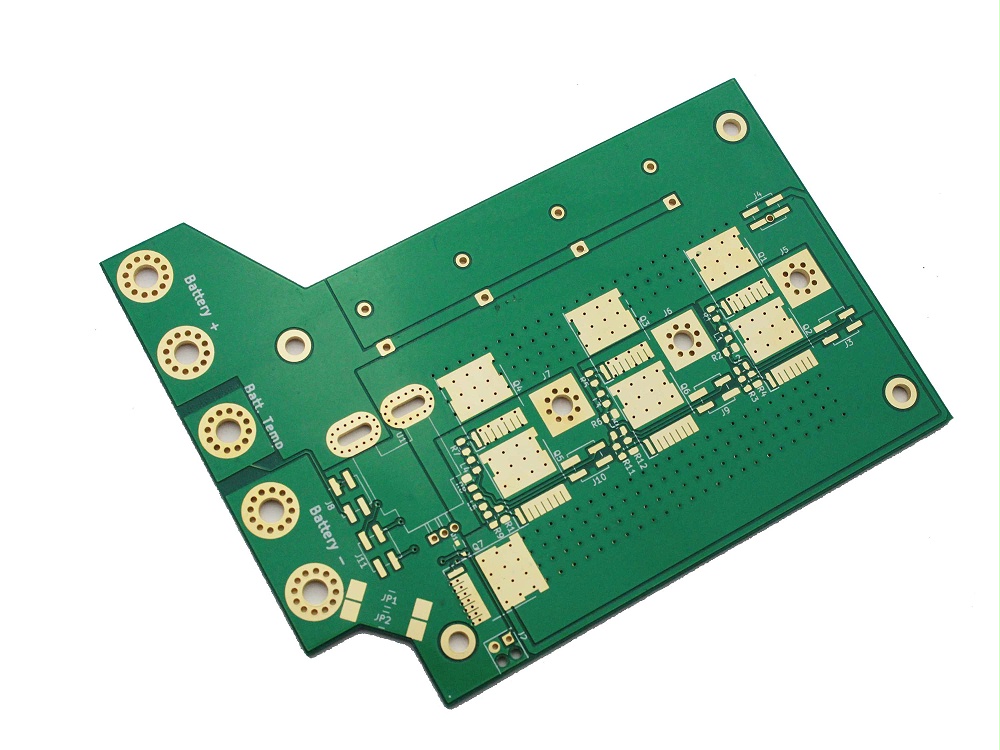

叠层结构

1. 层叠方案选择
四层板常用SIG/GND/PWR/SIG结构。这种结构将顶层和底层作为信号层，中间层分别用作地和电源。工程师需要将比较器电路优先布置在顶层信号层。这样设计可以让比较器直接参考完整的地平面，减少噪声耦合。对于精度要求高的场合，SIG/GND/GND/SIG结构更优。双地平面结构能提供更强的噪声隔离能力，特别适合微伏级差分信号的比较电路。

2. 介质厚度控制
比较器下方介质厚度直接影响信号稳定性。工程师应将芯板（Core）厚度控制在0.8mm，预浸料（PP）厚度为0.2mm。薄介质层能缩短信号回流路径，将地回路电感降低40%以上。电源层与地层的间距建议≤0.2mm，这能增强平面层电容效应，抑制高频噪声。

布局分区：隔离噪声的关键

1. 模拟与数字物理隔离
比较器输入端属于高阻抗模拟电路。工程师必须将其与数字电路（如MCU、开关电源）保持≥15mm间距。在空间紧张时，可在地平面层开3mm隔离槽，切断噪声传导路径。某温度控制器案例显示，未隔离的比较器输入端拾取了12MHz时钟噪声，导致误触发率高达15%。

2. 敏感信号路径优化
比较器的输入端走线是噪声入侵的薄弱点。工程师需要遵守三条规则：

• 输入信号线长度≤20mm，避免形成天线效应

• 正负输入线采用包地防护，两侧铺地铜并每隔5mm打地孔

• 输入端禁止跨越电源分割槽，防止参考平面不连续引发噪声耦合

3. 电源模块边缘化
DC-DC转换器是电磁干扰源。工程师应将其布置在PCB板边角位置，距离比较器至少30mm。功率电感下方需挖空所有布线层，并在底层铺设2oz厚铜散热区。

布线技巧详解：

1. 差分对精密控制
对于差分比较器（如LM393），工程师需严格匹配正负输入线：

• 走线长度差≤0.1mm（使用蛇形绕线补偿）

• 线间距保持2倍线宽（如8mil线宽则间距16mil）

• 全程参考同一地平面，禁止换层

2. 输出端抗干扰设计
比较器输出端易受容性负载影响。工程师应在输出端串联22Ω电阻，并并联10pF电容到地。这种组合能抑制振铃现象，使上升时间缩短40%。

3. 避免致命直角
所有比较器相关走线采用135°弧形拐角。直角走线会产生阻抗突变，某电源保护板测试显示，直角走线导致比较延时增加3ns。

如何消除电源噪声？

1. 分级去耦网络
比较器电源引脚需要三重防护：

• 电源入口：10μF钽电容滤低频纹波

• 芯片旁：0.1μF陶瓷电容应对中频噪声

• 引脚处：100pF高频电容抑制开关噪声
  电容接地端直接连接地过孔，回路长度≤2mm。

2. 独立LDO供电
高精度比较器建议采用独立LDO供电。工程师可选择TPS7A系列低噪声LDO，其输出纹波低至4μV。LDO输入输出电容需构成π型滤波，使噪声抑制比提升20dB。

怎么接地——

1. 混合接地方案
数字地与模拟地通过磁珠单点连接（如BLM18PG121SN1）。比较器接地网络采用星型拓扑，所有地线汇聚到芯片下方接地点。某电机驱动板测试表明，此方案使地噪声降低至1.2mVpp。

2. 地平面避坑技巧

• 比较器下方地平面保持完整无分割

• 晶振、开关电源下方地平面开隔离槽

• 接口区域地平面延伸至连接器外壳

热设计与验证：

1. 热干扰预防
比较器与功率器件保持≥10mm距离。在散热器周边增加热隔离槽（宽度0.5mm），阻断热量传导路径。

2. 原型测试重点

• 电源纹波测试：示波器带宽≥200MHz，探头用接地弹簧

• 比较延时测量：输入10mV过驱动电压，捕获输出响应时间

• 噪声扫描：从10Hz到1GHz频段扫描，定位干扰源
