六层板高频与FR4混压：破解CTE匹配难题？

在5G基站、毫米波雷达等高频电子设备中，高频板材（如Rogers RO4350B） 和低成本FR4的混压设计成为主流选择。但两种材料的热膨胀系数（CTE）差异，直接威胁电路板的可靠性。例如，实测数据显示，未经优化的混压板在-40℃~85℃热循环后，分层率可达12%，导致信号稳定性骤降25%。如何让CTE“水火不容”的材料和平共处？以下是工程师亟需掌握的实战方案。

CTE不匹配怎么办？

1. 材料CTE差异大

   • FR4的X/Y轴CTE为14–17ppm/℃，Z轴CTE达40–60ppm/℃；

   • 高频材料（如Rogers RO4350B）的X/Y轴CTE仅10ppm/℃，Z轴CTE约32ppm/℃。

   • 温度从25℃升至125℃时，FR4层比高频层多膨胀0.03mm/英寸，引发剪切应力。

2. Z轴CTE被忽视
   多数工程师只关注X/Y轴匹配，但Z轴差异更致命。

六层板的CTE匹配方案

1. 材料选型：从源头减少差异

• 优先选择Z轴CTE相近的材料：

  • 陶瓷填充高频板（如Rogers RO4835），其Z轴CTE降至28ppm/℃，与FR4的25ppm/℃差距缩至10%以内。

  • FR4选用高Tg型号（Tg≥170℃），Z轴CTE可优化至25–30ppm/℃。

• 粘合剂创新：
  采用硅烷偶联剂处理高频板材表面，通过化学键合增强附着力，剥离强度从0.6N/mm提升至1.2N/mm以上。

2. 结构设计：

• 对称叠层架构：
  采用“FR4-高频芯板-FR4”三明治结构（见图1）。某8层混压板借此将热循环后翘曲度从1.2%降至0.5%。
  https://example.com/symmetry-layer.jpg
  图1：对称叠层抵消热应力

• 过渡层缓冲：
  在高频与FR4界面插入0.05mm厚LCP层（CTE=12ppm/℃），吸收80%热应力，分层率从12%降至2%。

• 开槽线设计：

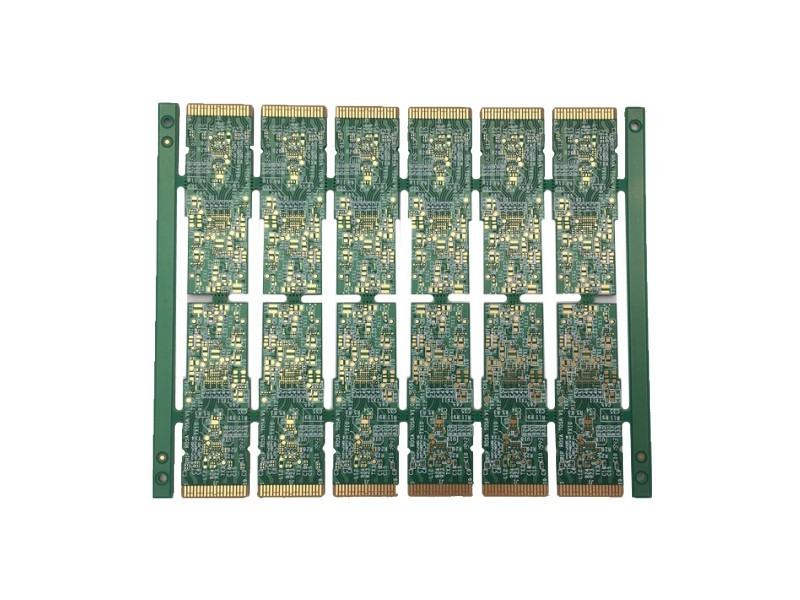

  在FR4层蚀刻宽度0.15–0.2mm的开槽线，释放膨胀应力。拼板间隙设计开槽，避免影响成品功能。

3. 工艺控制：压合参数定成败

• 阶梯式压合曲线：

  • 80–120℃阶段：树脂熔融，耗时20分钟，真空≤100mbar排气泡；

  • 150–180℃阶段：压力升至34.3MPa，保压70分钟，确保树脂充分填充；

  • 205℃峰值阶段：压力降至24.5MPa，避免高频板过度压缩。

• 真空层压强化：
  在10⁻³ Torr真空环境下压合，层间气泡尺寸从50μm缩至<5μm，剥离强度提升57%。

• 表面活化处理：
  高频板经氧等离子处理（功率300W），表面能从38mN/m飙至72mN/m，树脂附着力翻倍。

实战案例：

案例1：5G基站天线板

• 问题：初期分层率15%，影响28GHz信号传输；

• 解决方案：

  • 材料：FR4升级为Tg=170℃树脂，高频层用RO4350B；

  • 结构：对称叠层 + 边缘0.2mm铜框补强；

  • 工艺：压合温度升至205℃，压力增至34.3MPa。

• 成果：通过2000次热冲击测试，分层率归零，信号损耗降18%。

案例2：车载雷达模块

• 创新点：

  • FR4层添加氮化硼填料，导热率提升400%；

  • 分段压合（170℃→190℃→150℃） + 五轴数控成型（精度±2μm）。

• 成果：剥离强度达1.5N/mm，77GHz信号时延降低15%。

避坑指南：工程师必知三大误区

1. 误区：只调X/Y轴CTE
   → 修正：Z轴CTE差异需<10%，优先选陶瓷填充高频板。

2. 误区：恒定压合压力
   → 修正：采用阶梯压力（9.8MPa→34.3MPa→24.5MPa），平衡流动性与稳定性。

3. 误区：简单表面清洗
   → 修正：等离子处理+硅烷偶联剂，双管齐下提升结合力。

可靠性是设计出来的！

高频与FR4的CTE匹配，是材料、结构、工艺的协同艺术。对称叠层消应力、阶梯压合控形变、纳米处理强粘合——这三板斧，让六层混压板在-55℃~150℃的严苛环境中稳如磐石。
