PCB的安规距离设计规范与工程实践

在电源模块、工业控制设备等高可靠性电子产品开发中，PCB安规距离设计直接影响产品的安全认证与使用寿命。

一、安规距离设计基础规范

1. 电气间隙与爬电距离定义

   • 电气间隙：两导体间通过空气的最短直线距离，主要预防空气击穿

   • 爬电距离：沿绝缘材料表面的最短导电路径，防止沿面漏电

   • 绝缘穿透距离：绝缘材料层的最小厚度，需满足特定耐压等级

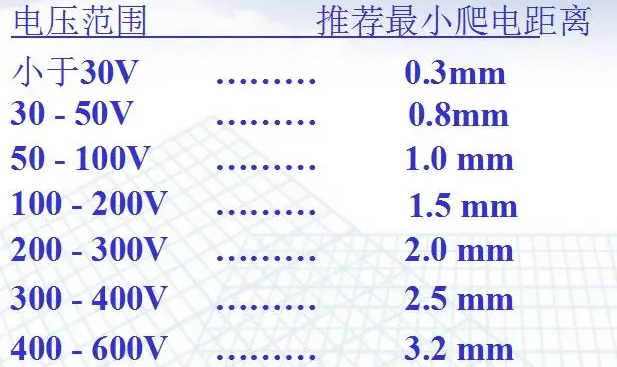

2. 通用设计阈值

   电压范围电气间隙（mm）爬电距离（mm）50-250V1.7（保险丝前）2.5250-500V3.0（保险丝前）5.0注：保险丝后间距可适当降低，但需通过耐压测试验证安全性。

二、关键区域设计准则

1. 一次侧与二次侧隔离

   • 强弱电分割区间距≥6.4mm，使用光耦/Y电容时需开槽补偿

   • 变压器初/次级绕组间距≥8mm，挡墙宽度≥4.5mm（含PFC电路）

   • 跨接元器件的引脚需套绝缘套管并穿越挡墙结构

2. 特殊场景处理

   • 高压区域（＞500V）采用双倍安全间距，并设置3mm警示丝印框

   • 铜箔与板边保持0.3mm间距，大面积铺铜内缩0.5mm防止卷边

   • 保险丝两侧铜箔间距≥2.5mm，开1mm宽V型槽提升30%耐压能力

3. 污染等级适应性设计

   污染等级爬电距离修正系数典型应用场景1级（清洁环境）1.0医疗设备密封舱2级（常规环境）1.5工业控制设备3级（高污染）2.0户外电源设备

三、工艺优化与检测验证

1. 开槽补偿技术

   • V型槽宽度≥1mm，有效增加爬电路径20-50%

   • 矩形槽深度需穿透铜层，槽间距按3W规则布局（间距≥3倍线宽）

   • 多层板采用阶梯式开槽，降低50%加工应力

2. 动态阻抗控制

   • 线宽公差：外层±10%、内层±8%

   • 介质厚度波动：FR-4材料控制在±5μm

   • 阻抗测试：TDR检测偏差＜5%，眼图高度＞200mV@115200bps

3. 可靠性验证方法

   • 热循环测试：-55℃~125℃循环500次，阻抗变化＜3%

   • 耐压测试：AC 3000V/60s无击穿，漏电流＜5mA

   • 污染度检测：ROSE测试＜1.56μg/cm²，IC法检测21种离子残留
