低成本高性能四层PCB材料搭配方案

一、核心设计理念

在保证电气性能和可靠性的前提下，通过材料科学和叠层优化实现成本控制，需平衡以下要素：

介电常数（Dk）稳定性 - 影响阻抗控制和信号完整性

损耗因子（Df） - 决定高频信号传输质量

热机械性能 - 包括Tg（玻璃化转变温度）、CTE（热膨胀系数）

可制造性 - 与主流PCB生产工艺的兼容性

​二、专业级材料搭配方案

方案1：基础高性能配置（性价比最优解）

层压结构：
Top Layer（信号） - 1oz RTF铜
Prepreg（PP）     - 联茂IT-158（厚度0.13mm）
L2（地平面）     - 1oz ED铜 + 生益S1000-2芯板（0.4mm）
L3（电源平面）   - 1oz ED铜
Prepreg（PP）     - 台光TU-768（厚度0.13mm）
Bottom Layer（信号）- 1oz RTF铜

▸ 总厚度：1.6mm（±10%）
▸ 特点：

信号层使用低损耗材料（IT-158，Dk=3.8@1GHz）

电源/地层采用标准FR4降低成本

RTF铜改善高频损耗（比ED铜降低15%插损）

方案2：极端成本控制方案

全层使用：
- 生益S1141 FR4（Tg140℃）
- 1oz ED铜（内层可降为0.5oz）
- 2116型号PP（0.12mm）

▸ 优化措施：

通过3D场求解器优化阻抗（补偿普通FR4的Dk波动）

增加地过孔密度（每平方厘米≥4个）改善回流

关键信号线做包地处理

三、关键参数工程规范

阻抗控制公差

单端50Ω：±7%（板厂工艺能力基准值）

差分100Ω：±8%

实现方法：
• 外层线宽补偿+0.02mm（补偿蚀刻因子）
• 内层采用负片工艺

热可靠性设计

选择Tg≥170℃材料（如TU-768）时：
• 可承受3次260℃无铅回流焊
• CTE-z＜3.5%（避免孔铜断裂）

普通FR4需限制：
• 峰值温度≤245℃
• 回流次数≤2次

损耗预算分配
| 频率范围 | 允许插损(dB/inch) | 实现方法 |
| ＜100MHz | ≤0.15 | 标准FR4+ED铜 |
| 100-500MHz | ≤0.25 | 低损耗PP+RTF铜 |
| ＞1GHz | ≤0.4 | 关键通道采用IT-158材料 |

四、生产工艺控制要点

层压工艺

预叠排板温度：110±5℃（防止PP过度流动）

压力曲线：分三段加压（50psi→150psi→300psi）

保压时间：90-120分钟（取决于板厚）

钻孔质量控制

孔壁粗糙度≤25μm（Class II标准）

使用含钨钢钻头（寿命≥3000次）

钻后处理：必做等离子去钻污

表面处理选择矩阵
| 需求 | 最佳工艺 | 成本系数 | 寿命 |
| 普通焊接 | HASL无铅 | 1.0 | 12个月 |
| 精细间距（＜0.5mm） | ENIG | 1.8 | 24个月 |
| 高频信号 | 沉银 | 1.5 | 6个月 |

五、成本优化工程方法

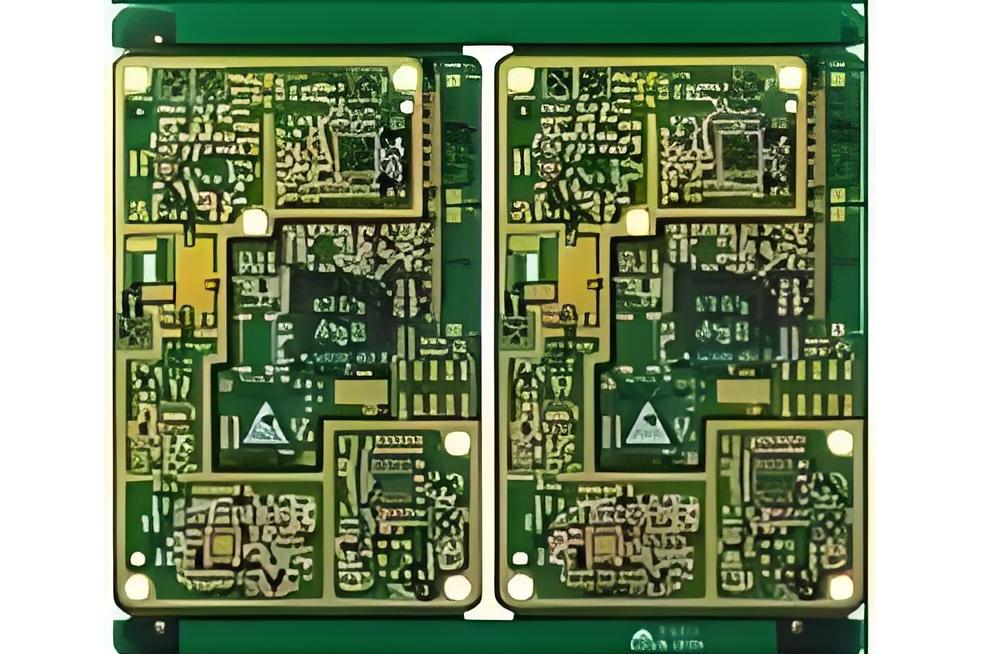

拼板设计

最大利用率方案：10cm×10cm面板拼6块（加3mm工艺边）

V-cut余量：0.4mm（避免切割毛刺）

测试策略

免飞针测试：通过DFM检查替代（节省30%成本）

阻抗测试：改为抽样检测（5%样本量）

材料替代方案

铜箔：夜间生产时段使用B级铜（成本降8%）

PP：混用不同厂商同规格材料（需提前验证兼容性）

六、设计验证流程

仿真阶段

使用HyperLynx进行：
• 电源完整性分析（目标阻抗＜100mΩ@100MHz）
• 串扰验证（＞3W间距时近端串扰＜-50dB）

实物测试

TDR测试：阻抗偏差＞±10%需返修

热冲击测试：
• -40℃~125℃循环100次
• 允许阻值变化＜5%

注意事项：

避免混用不同厂商的PP和芯板（可能导致分层）

关键信号层避免使用再生铜箔

批量生产前必须做工艺认证（MQT测试）
