PCB 板布局与噪声的紧密关联

在电子设备的 “心脏”——PCB 板的设计过程中,布局与噪声之间的关系犹如一对微妙的舞伴,稍有不慎,就可能让整个设备的性能大打折扣。今天,就来和大家聊聊其中的一些关键要点,先从拐角布线的噪声对策说起。

在 PCB 板的布线设计里,拐角的存在是不可避免的。但别小瞧了这小小的拐角,要是处理不当,很可能会给电磁干扰(EMI)带来可乘之机。可能有些刚接触 PCB 布局的朋友对此不太在意,觉得拐角能有多大影响,然而这恰恰是经验积累和技术沉淀所在。

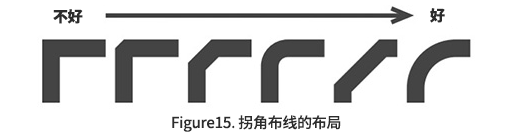

要是把拐角布线设计成直角,问题就来了。在直角处,阻抗会发生变化,这就好比水流在突然转弯的管道口会产生漩涡一样,电流波形也会变得紊乱,进而产生 “反射” 现象,导致波形畸变。对于那些开关节点等高频布线而言,反射的影响可不容小觑,极有可能使 EMI 恶化。所以,我们在设计拐角布线时,最好采用 45° 或圆弧状,而且弯曲的半径越大,阻抗的变化就越小,从而能有效降低噪声风险。

再来说说噪声引脚电压,也就是传导发射(Conducted Emission)。这是一种反馈到输入线路的噪声,其噪声频段主要集中在振荡频率的倍数处。要是遇到这种情况,增加铁氧体磁珠或者 π 型滤波器是个不错的解决办法。不过,这里有个关键点,那就是要选择适合降噪目标频段的降噪部件,这就需要我们先对噪声进行确认,精准锁定频率,才能让降噪措施发挥出应有的效果。

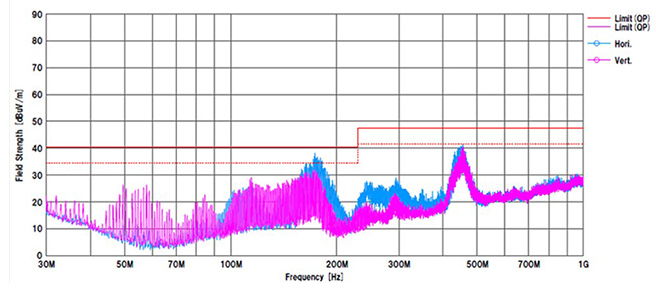

除了上述这些,噪声电场强度(辐射噪声)也是我们在 PCB 板布局时必须重点关注的噪声类型。以 DC/DC 转换器为例,其辐射噪声往往受到开关 ON/OFF 波形斜率和振铃的影响,通常会产生 100MHz - 300MHz 的噪声。而开关上升和下降时的振铃,主要是由于 MOSFET 和输入电容器间布线电感引起的,电感值的大小直接关系到噪声的大小。就像之前提到的 “输入电容器的配置”,优化输入电容器的配置和布线,是降低噪声水平的有效途径。如果 DC/DC 转换器电路的辐射噪声超过了配套设备应满足的标准,那我们可以通过缓和开关波形以及增加缓冲电路来进行应对。

以上就是关于 PCB 板布局与噪声关系的一些初步介绍,希望能对大家有所帮助,下次我们将继续深入探讨这个话题,敬请关注。
