三大核心要素决定成败！PCB批量制造的高精度电路板生产全流程

5G通信与AIoT设备爆发，高频高速PCB良品率已成为电子企业的生死线。某新能源车企曾因0.05mm的板材偏差导致车载雷达误判，直接损失超3000万——这警示我们：从板材选型到工艺控制，每个细节都可能成为产品的阿喀琉斯之踵。

一、板材选型：精度与成本博弈

1. 高频材料的性能

当信号频率突破10GHz时，普通FR-4板材损耗角正切值（Df）会从0.02骤增至0.035，导致信号衰减超30%。

2. 铜箔厚度的微米级控制

在24层服务器主板生产中，3μm的铜厚偏差会导致阻抗波动±5Ω。捷配采用动态压延技术，将17μm超薄铜箔的厚度公差控制在±1.5μm，配合免费提供的阻抗仿真服务，确保10Gbps差分信号完整性。

3. 环保材料的隐形价值

某医疗设备厂商采用捷配无卤素基板，不仅通过ISO 13485认证，更将回流焊能耗降低18%。我们提供从常规FR-4到陶瓷基板的12类环保方案，满足汽车电子IATF16949标准。

二、生产环境：温湿度控制管理

1. 黄光区的纳米级净化

万级无尘车间通过三阶段温控系统（±0.5℃）和湿度联动装置（45±5%RH），将干膜附着力提升23%。实测数据显示，该环境可使HDI板线路缺口率从1.2%降至0.3%。

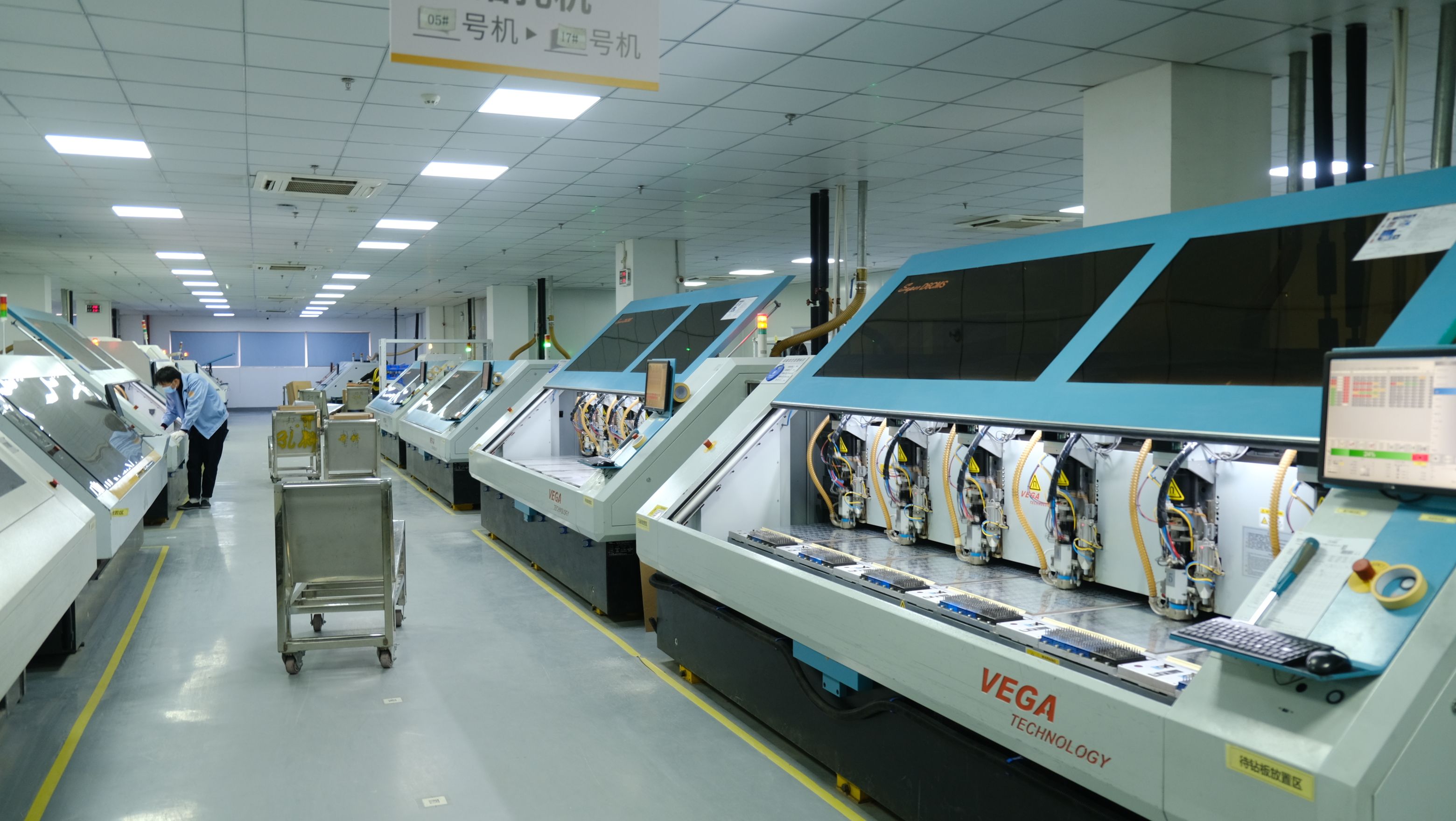

2. 钻孔车间的振动禁区

采用大理石地基+气浮隔震系统，将主轴振动幅度控制在0.8μm以内。某卫星通信板客户反馈，该技术使0.15mm微孔位置精度提升40%，良品率突破99.2%。

3. 化学药水的智能监控

通过IoT传感器实时监测蚀刻液比重，将蚀刻因子稳定在3.5-4.0，确保5oz厚铜板线宽精度±0.02mm。

三、工艺革新：精密工序高达十八道

1. 激光钻孔

在20层盲埋孔板生产中，采用UV激光+CO²激光复合工艺，将60μm微孔加工时间从45秒压缩至8秒，锥度角控制在85±2°，完美匹配服务器CPU封装需求。

2. 压合工艺

通过分段式升温曲线（5℃/min升温→120℃保温→3℃/min冷却），将多层板层间空洞率从0.8%降至0.15%。

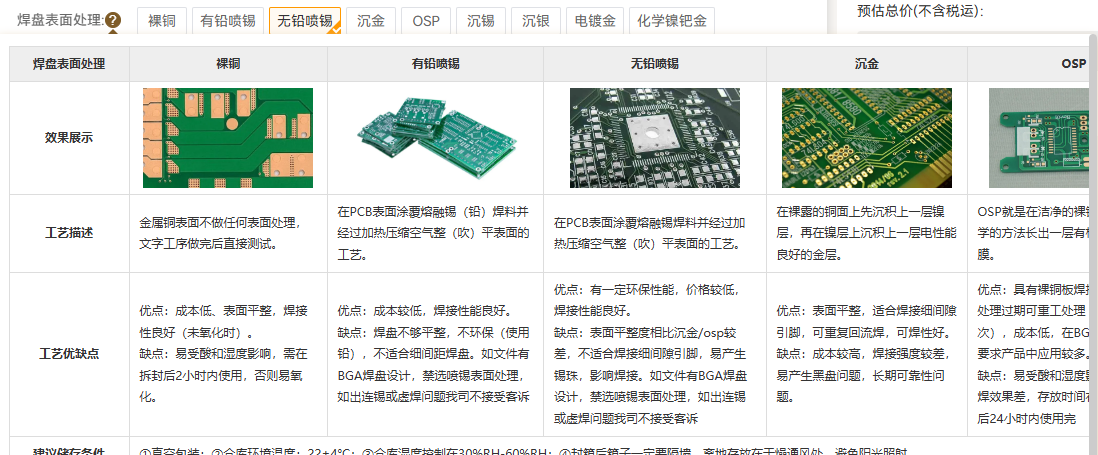

3. 表面处理

针对新能源汽车控制器，将焊点抗硫化寿命延长至2000小时，助力客户通过AEC-Q100认证。
