突破常规：百安级PCB设计，如何实践？

原创于 2025-04-09 11:41:11 发布 · 259 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#制造 #pcb工艺 #捷配

PCB大全专栏收录该内容

2078 篇文章

订阅专栏

当电流从消费电子的2A跃升至动力系统的100A+，传统设计规则已无法满足需求。

一、导电材料的选择艺术

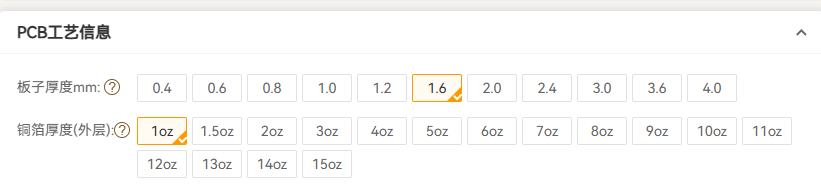

1. 铜厚：

常规1OZ（35μm）铜箔在10A电流下温升已达45℃，而4OZ厚铜技术可使同宽度导线载流提升300%。阶梯铜厚工艺支持局部区域叠加至6OZ，特别适合BMS系统中的采集模块设计。

2. 合金化处理：

在铜层表面镀覆3μm镍钨合金，可使接触电阻降低18%。

二、三维导电结构设计

1. 立体走线架构：

- 表层：采用45°折线走线降低集肤效应

- 内层：平行布设3组2mm宽走线构成电流矩阵

- 过孔：阵列式填充导电银浆的0.5mm孔径过孔群

2. 复合载流方案：

当线宽超过15mm时，建议采用捷配PCB的铜基嵌合技术：在FR4基板中埋入1.2mm厚铜条，配合表面2OZ铜箔，可使100A持续电流下的温升控制在Δ25℃以内。

三、热力学平衡策略

1. 热传导方程式

根据傅里叶定律，优化后的PCB热流密度应满足： q=−k∇T，其中k值可通过添加2mm铝基板提升至220W/(m·K)

2. 主动散热方案

在MOSFET发热区域集成微型热管，间距2.5mm的φ0.3mm微孔阵列，实现湍流强化换热

四、工程实现路径

1. 载流能力验证

建议采用IEC 60943标准的三阶段测试：

- 阶段一：25℃环境持续通流8小时

- 阶段二：85℃高温冲击100次循环

- 阶段三：20A/μs瞬态冲击测试

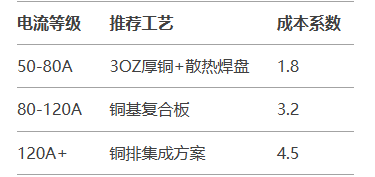

2. 工艺选择建议
