升压型 DC/DC 转换器线路板设计之同步整流布局要点

在当今的电子线路板设计领域，升压型 DC/DC 转换器发挥着至关重要的作用。和降压型 DC/DC 转换器一样，升压型 DC/DC 转换器也分为二极管整流（异步整流）和同步整流两种类型。在电子线路设计中，电路板布局是影响转换器性能的关键因素。此前，我们已经介绍了使用二极管整流 IC 时的电路板基本布局，而随着技术的不断发展，近年来同步整流升压型转换器 IC 在捷配 PCB 等众多电子产品线路板设计中的应用越来越广泛，所以本文将着重探讨同步整流型在电路板布局方面的要点。

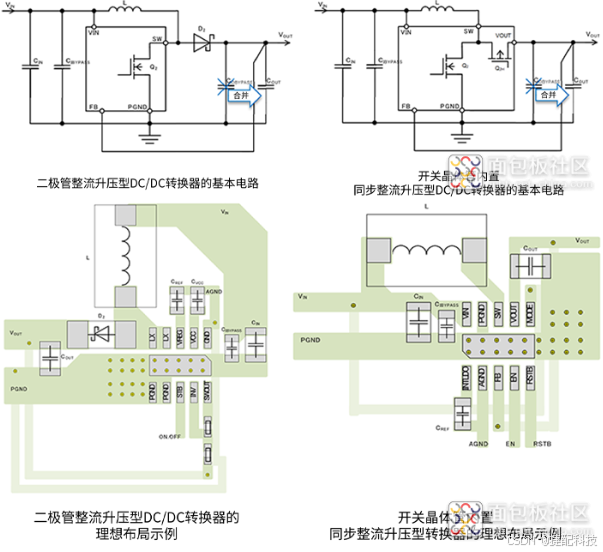

在同步整流方式里，续流二极管 D2 被集成在 IC 内部，作为开关晶体管 Q2H 。因此，我们以内置开关晶体管型的 IC 为例进行分析。为了让大家更直观地对比，我们也会同时展示之前介绍过的二极管整流的布局。

在进行线路板设计时，无论是二极管整流还是同步整流，关于输入 / 输出电容器、电感、包括电感在内的开关节点、散热孔、反馈路径及接地方面的注意要点都是一致的。以捷配 PCB 丰富的线路板设计经验来看，这些要点对于确保升压型 DC/DC 转换器稳定运行起着关键作用。另外，用于抑制高频尖峰噪声的缓冲电路相关注意要点，在两种整流方式下也相同。

综上所述，升压型 DC/DC 转换器的二极管整流和同步整流在电路板布局要点上基本一致。掌握这些要点，能够帮助工程师们在设计线路板时，更合理地布局，提升产品性能。
