基于贝叶斯优化与迁移学习的高效电路建模

基于贝叶斯优化辅助采样的迁移学习用于高效模拟混合信号电路建模

摘要

传统的模拟混合信号（AMS）设计主要依赖于设计者知识，且由于SPICE仿真成本高昂，通常只能在有限的设计空间内进行探索。然而，基于神经网络（NN）的AMS电路模型因其计算成本低，有望实现对设计空间的快速探索。遗憾的是，要构建具有足够精度的神经网络模型，需要训练数据集，而这会导致在不同设计阶段产生SPICE仿真开销。因此，在早期设计阶段（例如原理图设计）使用较大的数据集进行训练，而在后期设计阶段（例如版图后设计或迁移到更先进的工艺节点）则应显著减少数据集规模，因为在后期设计阶段仿真成本急剧增加。本文提出采用迁移学习（TL）结合贝叶斯优化辅助采样（BOAS）的方法，以减少后期设计阶段神经网络模型所需的训练数据集规模。为验证该方法的有效性，我们展示了在版图后设计阶段的数模转换器（DAC）和在工艺迁移阶段的放大器分别可实现150倍和17倍的数据集缩减。

关键词

电路回归模型，神经网络，迁移学习，贝叶斯优化

I. 引言

模拟混合信号（AMS）电路是大多数片上系统平台中的关键构建模块。与数字超大规模集成电路相比，模拟混合信号电路通常具有更大的设计自由度和更宽的参数搜索区域，这使得自动化设计参数搜索更具挑战性。在使用各种方法实现模拟与混合信号电路设计自动化的研究领域已开展了大量工作，包括启发式与仿真[1]，几何规划[2]，基于库的设计[3, 4]，以及贝叶斯优化（BO）[5]。尽管每种方法都有其独特的优势，但仍存在一些挑战。例如，当使用某些基于方程的方法时，构建优化问题本身比基于人工经验知识的优化更为复杂。贝叶斯优化受限于设计规格，难以推广到其他规格。当采用基于库的方法时，由于每个模块中的模块资源有限，获得完全优化的电路模块较为困难，且构建一个充分的库需要大量的设计工作。

随着先进机器学习算法和计算能力的不断发展，出现了一种新的机遇，即通过使用机器学习回归模型（如神经网络（NN）[6, 17]或支持向量回归（SVR）[7, 13]）来表示参数到指标（P2M）函数，从而精确表征输入设计参数与模拟混合信号（AMS）电路性能指标之间的复杂函数关系。因此，由于其相对较低的计算成本，目标是利用回归模型在广泛的目标规格范围内加速参数搜索过程。然而，这一方法的缺点也很明显：回归模型的监督训练过程需要充足的训练样本，这要求在训练模型之前对设计空间进行穷举搜索。考虑到先进工艺节点的器件模型复杂性以及布局寄生参数提取（LPE）信息，采样过程可能非常耗时，显著增加了采样所需的工作量。

因此，本文提出了一种高效的基于神经网络的模拟混合信号（AMS）电路建模的采样与训练方法，旨在消除对盲目采样的依赖，并通过利用来自训练良好的NN模型的已有知识，大幅减少训练所需的样本数量。所提出的贝叶斯优化辅助采样（BOAS）方法能够正确选择采样区域，确保所有电路元件工作在期望条件下，并减少数据集中对回归模型有害的异常值数量。在回归模型的监督训练过程中，迁移学习（TL）将利用已有知识并减少所需训练样本。更具体而言，迁移学习要求在某一工艺和PVT角下的早期设计阶段中，已存在一个表示特定电路参数到性能映射函数（P2M函数）的训练良好的NN模型（本文称之为“源域”）。通过向该训练良好的NN模型添加两个增强层，可高效地将知识迁移到后期设计阶段——即新工艺节点或布局后域（本文称之为“目标域”），且仅需极少量的训练样本。

从实际应用的角度来看，迁移学习（TL）在工艺移植或涉及布局寄生效应（LPE）的建模过程中可能极为有用。得益于快速仿真器的最新发展以及BOAS的有效性，基于相对简单的工艺节点下的原理图级仿真生成大规模且高质量的数据集，并为早期设计阶段获得训练良好的模型成为可能。利用这一现有模型，通过应用迁移学习（TL），我们可以消除对大量布局后仿真或先进工艺仿真的需求，而这些仿真仍然可能耗时过长。此外—通过结合BOAS和迁移学习（TL）—可以对齐不同工艺下的采样区域，确保电路工作在相同条件下，从而进一步提高迁移学习（TL）的效率。已针对多种电路进行了若干实验，验证了该采样与训练方法的效率。

本文的其余部分组织如下：第二节讨论现有的建模算法。第三节介绍与BOAS和TL相关的背景信息。第四节详细阐述所提出的AMS建模方法。为了验证所提出方法的优势，第五节展示了在不同应用场景下使用各种电路进行的代表性实验结果。

II. 相关工作

有许多先前的研究探索了模拟和AMS电路的建模。本节详细讨论了几项具有启发性的工作。

A. 基于多项式回归的建模

从最著名的回归算法开始，多项式回归在问题足够简单时是一种简单而高效的回归方法。在[14]中，采用二次多项式回归来估计压控振荡器的频率和功耗。这种方法的优点是计算复杂度非常低。然而，它在处理具有大量参数和指标的复杂电路时面临困难。在[15]中，回归模型采用了更高阶的形式以应对更复杂的电路，但仍需假设电路处于线性区域，以便从回归模型预测的“电路矩阵”中推导出最终的性能指标。其他类似的经典建模方法（如克里金法）也存在模型复杂度效率低下的问题。实际上，经典回归建模无法有效处理复杂的模拟混合信号电路。

B. 支持向量回归机建模

由于计算成本迅速降低，现在可以实现容量更大的回归模型，这些模型需要更多数据和更长的训练时间。例如，支持向量回归（SVR）[12]在许多回归场景中被广泛使用。在[13]中，作者使用SVR对跨导放大器的参数到性能映射函数进行建模。根据该作者的观点，只要有足够的训练样本，SVR的表现优于多项式回归和正项式回归。然而，[13]中所示的参数到性能映射函数几乎是线性的，因为采样区域不够宽。对于具有更多参数和更大采样区域的更复杂情况，如[17]所示，人工神经网络（ANNs）显著优于SVR。

C. 神经网络建模

由于其较大的模型容量以及计算能力的近期发展，人工神经网络（ANN）被证明非常适合用于表示模拟混合信号电路的复杂行为。在[17]中，作者使用浅层人工神经网络和深度神经网络（DNN）对运放的参数到性能映射函数进行了建模。与SVR相比，[13]表明ANN能够为复杂的模拟电路提供更精确的指标预测。此外，如[17]所示，训练良好的ANN可用于高效优化已被建模的电路。然而，优化过程本身存在一些固有的缺点——基于神经网络（NN）的电路——即不可避免的大量训练样本以及漫长的仿真和训练时间——问题仍未解决。因此，为了打破模型复杂度与训练成本之间的权衡，提出了BOAS与迁移学习（TL），以显著减少AMS电路神经网络建模所需的样本数量，尤其是在后期设计阶段——即在更先进的工艺节点或布局后域中。

D. 贝叶斯模型融合

在[16]中，作者对由于制造不确定性引起的AMS电路性能变化进行了建模。换句话说，他们对一个AMS电路的参数到性能映射函数进行了建模，其中电路参数服从某个概率分布函数。由于参数的变化范围较小，[16]中的参数到性能映射函数被建模为感兴趣参数的正交多项式的线性组合。他们工作的亮点在于还尝试利用已有模型来提高建模过程的效率。更具体地说，他们利用由原理图仿真结果拟合的模型来估计包含布局信息的模型。这是一个富有启发性的应用，因为他们证明了早期设计阶段来自原理图级别的现有模型确实有助于后期设计阶段。然而，他们的方法仅在一个电路设计点附近有效，且该电路的参数到性能映射函数主要是线性的，因为变化范围非常小。本文中，我们使用我们的迁移学习方法进一步证明，对于具有大参数范围的一般参数到性能映射函数，只要该参数到性能映射函数是齐次的（如公式(18)所示），来自原理图级别的现有模型就可以促进涉及布局寄生效应的建模。

III. 预备知识

本节简要介绍本工作中使用的一些基本概念和算法。

A. 多层感知机

我们使用多层感知机（MLP）作为电路回归模型，因为参数和指标没有确定的空间或时间结构。对于多层感知机中的每一层，数学计算可以表示为
$$ F(W, b, x)= f_{ELU}(Wx+ b) $$
$$ f_{ELU}(y)= \begin{cases} y & y \ge 0 \ e^y -1 & y < 0 \end{cases} $$
其中 $x$ 是输入向量，$W$ 是权重矩阵，$b$ 是偏置向量。$f_{ELU}$ 是多层感知机的激活函数，即指数线性单元（ELU）[8]，它将非线性引入回归模型（根据实验，该方法提供了最佳的模型精度）。神经网络的均方误差（MSE）损失定义如下：
$$ L= \frac{1}{N}\sum_{i=1}^{N} (m_i - \hat{m} i)^2 $$
其中 $m_i$ 是AMS电路的第 $i$ 个性能指标，$\hat{m}_i$ 是神经网络（NN）的预测值。然后，使用均方误差损失（MSE loss）的梯度来训练多层感知机（MLP）网络，可表示如下：
$$ W {j+1} = W_j - \alpha \frac{\partial L}{\partial W} $$
$$ b_{j+1} = b_j - \alpha \frac{\partial L}{\partial b} $$
其中 $W_j$ 和 $b_j$ 分别是第 $j$ 次迭代的权重和偏置，$\alpha$ 是学习率。在实际训练中，为了避免陷入局部最小值，使用了 Adam[9]—对(4)和(5)的改进—作为优化器。

B. 贝叶斯优化

贝叶斯优化（BO）[10]是一种著名的用于黑箱函数的全局优化算法。该算法结合了概率模型和采集函数。概率模型可根据现有样本提供黑箱函数的先验分布，而采集函数则决定在何处获取下一个样本（文献中通常称为观测值）。在本研究中，选择广泛使用的高斯过程（GP）作为概率模型，并选择上置信界（UCB）作为采集函数。

1) 高斯过程

在高斯过程中，假设从黑箱函数观测到的每个样本 $y$ 都服从高斯分布，即
$$ y \sim N(f(x), \sigma_n^2) $$
其中 $f(x)$ 是黑箱函数，$x$ 是一个 $d$ 维向量，$\sigma_n$ 是随机噪声的标准差。我们还假设 $f$ 服从联合正态分布；即
$$ f \sim N(\mu, \Sigma) $$
其中，$\mu=(\mu(x_1), \mu(x_2), …, \mu(x_n))$ 是联合分布的均值向量，$\Sigma_{ij}= \text{cov}(x_i, x_j)$ 是协方差矩阵的元素。在本研究中，选择常数均值 $\mu(x_i) = \mu_0$ 和 Matérn核[11] 来计算协方差，如下所示：
$$ c(x_i, x_j)= \frac{\sigma_n^2 2^{1-\nu}}{\Gamma(\nu)} (\sqrt{2\nu d})^\nu K_\nu(\sqrt{2\nu d}) $$
$$ d=(x_i - x_j)^T \Lambda^{-1}(x_i - x_j) $$
其中 $\mu_0, \sigma_n^2$ 和 $\Lambda= \text{diag}(l_1, l_2, … l_d)$ 是需要拟合的参数。如果将所有参数的集合表示为 $\Theta$ 时，拟合过程将最小化对数似然，如下所示：
$$ \log P(y|X,\Theta)= -\frac{1}{2}(y^T\Sigma_\Theta^{-1}y+ \log|\Sigma_\Theta|+ N\log(2\pi)) $$
其中 $y=(y_1, y_2, … y_N)$ 和 $X=(x_1, x_2, … x_N)$ 是所有现有样本的向量。基于拟合模型，下一个样本的先验分布由下式给出
$$ y_{N+1} \sim N(\mu(x_{N+1}), \sigma^2(x_{N+1})) $$
$$ \mu(x_{N+1})= \mu_0+ \text{cov}(x_{N+1}, X)(\Sigma+ I\sigma_n^2)^{-1}(y - \mu_0) $$
$$ \sigma^2(x_{N+1})= \sigma_n^2+ c(x_{N+1}, x_{N+1}) -c(x_{N+1}, X)(\Sigma+ I\sigma_n^2)^{-1}c(x_{N+1}, X)^T $$

2) 采集函数

根据来自高斯过程（GP）的先验分布，下一个样本的上置信界（UCB）可表示为
$$ \text{UCB}= \mu(x_{N+1})+ \beta\sigma(x_{N+1}) $$
其中 $\beta$ 是用于平衡利用与探索的系数。当 $\beta$ 较大时，上置信界（UCB）在之前未采样的区域中更大。相反，当 $\beta$ 较小时，上置信界（UCB）在最大的现有样本附近相对更大。贝叶斯优化（BO）算法选择使上置信界（UCB）最大的下一个样本。因此，较大的 $\beta$ 促使算法探索未知区域，而较小的 $\beta$ 则使算法聚焦于现有峰值区域。在本研究中，我们经验性地将采集迭代次数设置为250。

IV. 所提出的建模方法

图1展示了所提出的AMS电路回归模型训练方法的全局工作流程。通过遵循此采样和训练流程，我们不仅可以在源域下获得精度更高的神经网络，还可以以最小的开销迁移到目标域的新神经网络。本节将解释该工作流程的重要步骤。

第一步是定义AMS电路的设计参数和性能指标。接下来，我们定义一个参数空间内的某个区域将被采样以构成训练数据集。为了通用性，每个参数的采样区域被初始化为
$$ \text{region} {\text{init}}=[p {\text{min}}, 10p_{\text{min}}] $$
其中 $p_{\text{min}}$ 是制造工艺允许的最小值，或基于设计者知识确定的最小值。随后，根据优化目标（例如优化放大器的增益）创建奖励函数。在步骤2和3中，通过最大化奖励函数来调整采样区域。

A. 贝叶斯优化辅助采样（步骤2和3）

一般来说，所提出方案中的目标采样区域是参数空间内以最优参数点为中心的高维立方体。这里的最优参数点定义为预设计的奖励函数达到最大值的点。通过精心设计的奖励函数，贝叶斯优化（BO）在给定的采样区域内找到局部最优点，并基于该局部最优点向全局最优采样区域移动。

1) 奖励函数设计

为了将贝叶斯优化（BO）应用于模拟与混合信号电路设计场景，我们提出如下形式的奖励函数：
$$ R= \frac{\prod_{i=1}^{I} M_i^{w_i}}{\prod_{j=1}^{J} (1+ P_j e^{(c_j-m_j)/T_j}+ 1)} $$
在公式（13）中，分子中的 $M_i$ 表示需要最大化的第 $i$ 个性能指标，$w_i$ 是该特定指标的权重。在分母中，$c_j$ 是某个指标 $m_j$ 的目标上限，$P_j$ 是违反此上限的惩罚项，$T_j$ 表示其容差。本质上，$P_j$ 决定了当 $m_j < c_j$ 未满足时惩罚的大小，而 $T_j$ 决定了当 $m_j$ 超过 $c_j$ 时惩罚增加的速度。请注意，我们避免在奖励函数中使用对数函数，因为这会使 $R$ 的峰值变得不够明显，从而使优化问题更具挑战性。

例如，让我们定义一个放大器的奖励函数为
$$ R_{\text{amp}} = \frac{BW \cdot A_v}{1+ 10 e^{(pwr_c - pwr)/5}+ 1} $$
其中 $BW$ 表示‐3dB带宽，$A_v$ 表示直流增益，$pwr$ 表示放大器的功耗。该奖励函数旨在最大化放大器的增益带宽积，同时将总功耗限制在 $pwr_c$ 以下。

2) 采样区域调整

在大多数情况下，给定某个奖励函数时，初始区域并不包含全局最优点。因此，需要找到一个更优的采样区域。基于当前区域内的优化结果，可通过调整参数搜索区域的上下界来找到更优的采样区域，具体方法如下：
$$ I= p_{i,\text{low}} - p_{i,\text{high}} $$
$$ p_{i,\text{low}}’ = \begin{cases} p_{\text{opt},i} - \frac{I}{2} & p_{\text{opt},i} - \frac{I}{2} > p_{i,\text{min}} \ p_{i,\text{min}} & \text{otherwise} \end{cases} $$
$$ p_{i,\text{high}}’ = \begin{cases} p_{\text{opt},i} + \frac{I}{2} & p_{\text{opt},i} + \frac{I}{2} < p_{i,\text{max}} \ p_{i,\text{max}} & \text{otherwise} \end{cases} $$
其中 $p_{i,\text{low}}, p_{i,\text{high}}$ 和 $p_{i,\text{low}}’, p_{i,\text{high}}’$ 分别表示当前区域和调整后的区域中第 $i$ 个设计参数的上下界，$p_{\text{opt},i}$ 是第 $i$ 个设计参数的最优值。简而言之，调整后的区域中每个参数具有相同的范围，但以当前区域的最优值为中心。然而，如果该区域超出了设计参数的物理限制，则将其限制在这些边界值上，即公式(15)中的 $p_{i,\text{min}}$ 和 $p_{i,\text{max}}$。在获得新的采样区域后，再次执行贝叶斯优化（BO）以寻找新的 $p_{\text{opt},i}$。如果每个设计参数的最优值与其上下界保持足够的距离，则步骤3的迭代停止，并确定出最优的采样区域。

B. 源神经网络的训练（步骤4和5）

在确定最优采样区域后，对该区域内进行随机采样，并通过SPICE仿真获得相应的性能指标。利用通过BOAS获取的数据集，训练出一个足够精确的源神经网络，如第三节所述。

C. 迁移学习（步骤6）

如果后期设计阶段需要回归模型，则基于先前学习的神经网络模型应用迁移学习。此应用场景包括工艺迁移和布局后迭代。迁移学习的基础在于电路行为的相似性。例如，工作在饱和区的单个晶体管的漏极电流可以近似为
$$ I_{dc}= \frac{1}{2} \mu C_{ox} \frac{W}{L}(V_{GS} - V_{th})^2 \frac{1+ \lambda V_{DS}}{1+ \frac{V_{GS} - V_{th}}{E_c L}} $$
如果考虑器件的宽度和长度对漏极电流的影响，我们可以将(16)重写为
$$ I_{dc}(W, L)= \kappa \frac{W}{L} / (1+ \gamma L) $$
$$ \kappa= \frac{1}{2} \mu C_{ox}(V_{GS} - V_{th})^2 (1+ \lambda V_{DS}) , \quad \gamma= \frac{V_{GS} - V_{th}}{E_c} $$
不同工艺的 $\kappa$ 和 $\gamma$ 因子是不同的。用 $\kappa_s$ 和 $\gamma_s$ 表示源域，$\kappa_t$ 和 $\gamma_t$ 表示目标工艺，我们可以观察到器件电流在源域和目标域之间是线性缩放的：
$$ I_{dc,t}(W_t, L_t) = \frac{\kappa_t}{\kappa_s} I_{dc,s}(\frac{\gamma_s}{\gamma_t} W_t, \frac{\gamma_s}{\gamma_t} L_t) $$

Therefore, if we can find the scaling factor, then the knowledge from the source domain—即神经网络回归模型—可以被重用。请注意，此为便于说明的简化场景。实际上，电路行为更为复杂。幸运的是，当目标域中的参数到性能映射函数形式与源域相似时（该函数本身不必是线性的），迁移学习（TL）即可适用。这促使我们结合贝叶斯优化（BO）辅助采样（BOAS）与迁移学习（TL），以在不同工艺技术下找到最合适的局部采样区域。只要在各自优化后的采样区域内电路行为具有相关性，迁移学习（TL）就能提供一个高效复用先前训练知识的平台。如此一来，目标域中所需训练数据集的规模可显著减少。图2展示了所提出的迁移学习（TL）拓扑结构。该迁移过程可表示为
$$ f_t(p_t) = A f_s(B p_t + b) + a = \hat{m}_t $$

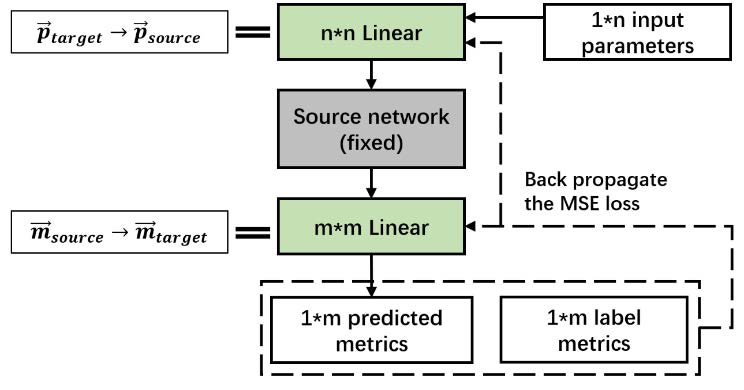

其中，$f_t$ 和 $f_s$ 分别表示目标工艺技术和源工艺技术下AMS电路的参数到性能映射函数。矩阵 $B$ 和向量 $b$ 实现从目标参数空间到源参数空间的线性变换，对应于图2中的顶层线性层。矩阵 $A$ 和向量 $a$ 实现从源性能指标空间到目标性能指标空间的线性变换，对应于图2中的底层线性层。通常情况下，使用这两个线性变换所产生的开销远小于从头开始训练另一个神经网络，这一点将在第五节的电路实例中得到验证。

V. 实验结果

为了验证所提出的采样与训练方法在回归模型的效率与精度方面的有效性，该方法被应用于三个代表性电路：CMOS反相器、带共模反馈（CMFB）的折叠共源共栅放大器以及Σ‐Δ数模转换器（DAC）。
逆变器、(b) 西格玛‐德尔塔DAC 和 (c) 带共模反馈的折叠共源共栅放大器的原理图与设计参数)

我们的实验比较了四种不同的采样和训练方法。
1) 基线方法：我们在初始区域中随机采样，并按照第三节 A部分所述训练神经网络。
2) 仅迁移学习：我们在初始区域中随机采样，并按照第四节C部分所述，添加迁移学习层后训练神经网络。
3) 仅BOAS：我们使用BOAS生成训练数据集，并按照第三节A部分所述训练神经网络。
4) BOAS与TL：我们使用BOAS生成训练数据集，并按照第四节 C部分所述，添加迁移学习层后训练神经网络。

在这些实验中，每个参数的初始区域范围从允许的最小值到该值的10倍。使用相同数量的训练样本，测量并比较了每种方法下的测试均方误差损失（图4）。均方误差损失由(3)式定制如下：
$$ \text{MSE}= \frac{1}{NQ}\sum_{n=1}^{N}\sum_{q=1}^{Q} \frac{( \hat{m} {nq} - m {nq})^2}{(m_{q,\text{max}} - m_{q,\text{min}})^2} $$
其中 $N$ 为样本数量，$Q$ 为指标数量，$\hat{m} {nq}$ 表示回归模型预测的第 $q$ 个指标在第 $n$ 个样本上的预测值，而 $m {nq}$ 是真实值。此外，

$m_{q,\text{max}}$ 和 $m_{q,\text{min}}$ 表示整个数据集中 $q$ 个指标的最大值和最小值。基于该均方误差，我们将 $q$ 个指标的相对预测误差定义为
$$ \text{Er} q = \sqrt{ \frac{1}{N}\sum {n=1}^{N} \frac{( \hat{m} {nq} - m {nq})^2}{(m_{q,\text{max}} - m_{q,\text{min}})^2} } \times 100\% $$
在我们的实验中使用的多层感知机包含四个全连接线性层，并以指数线性单元作为激活函数，以平衡计算复杂度和精度。

A. CMOS反相器

对于该电路，我们定义了五个设计参数和六个输出指标。表I列出了每个参数的定义及采样区域。这些指标包含上升/下降时间、低电平到高电平和高电平到低电平转换时间、功耗以及输入电容。

参数	符号	单位	采样区域
NMOS宽度	$W_n$	nm	[30, 300]
PMOS宽度	$W_p$	nm	[30, 300]
电源电压	$V_{dd}$	V	[0.9, 1.8]
负载电容	$C_L$	fF	[10, 100]
输入信号上升时间	$t_r$	ps	[10, 100]

表I. 逆变器的参数列表

由于该电路的参数到性能映射函数（P2M function）相对线性，调整采样区域并无明显优势。因此，我们仅进行迁移学习实验（TL experiment），而不采用BOAS。在32纳米和45纳米工艺下通过SPICE仿真进行采样和仿真。在每种工艺下获取了3000个随机样本。使用3000个样本训练神经网络（NN）使用45纳米的样本作为源网络，基于少量样本，采用基线方法和仅迁移学习方法对32纳米的新神经网络进行训练。

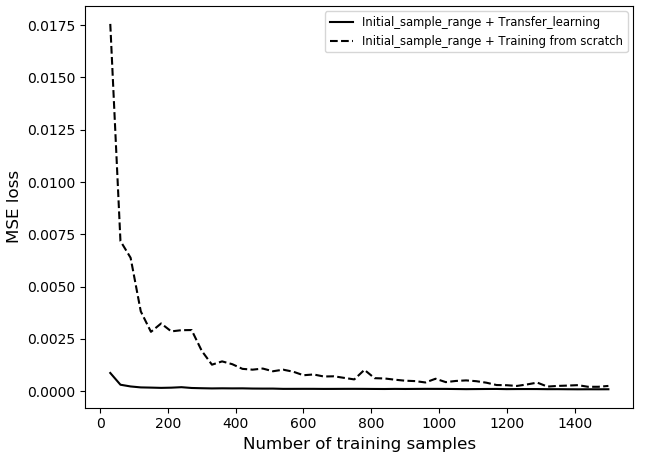

如图5所示，对于一个简单的线性电路，当仅提供极少的训练样本时，所提出的迁移学习方法实现了低得多的均方误差损失（MSE loss）。为了达到相同的精度，基线方法需要多19倍的训练样本。换句话说，迁移学习显著减少了数据集生成时间。

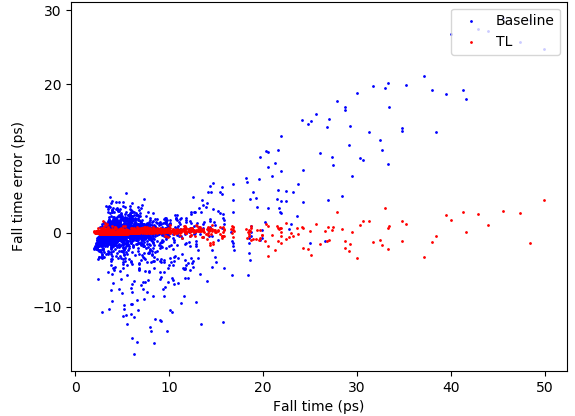

除了均方误差损失（MSE loss）的比较外，图6还展示了逆变器下降时间（一个代表性指标）预测误差的散点分布。该预测误差定义为SPICE仿真值与神经网络预测值之间的差值。显然，在使用少量训练样本时，采用迁移学习（TL）的预测误差远小于基线方法。

B. 带共模反馈的折叠式共源共栅放大器

对于该放大器示例，我们定义了18个设计参数和16项性能指标。表II列出了每个设计参数的定义及其采样区域。该放大器的性能指标包括增益、极点位置、功耗、输入/输出电容、输入参考噪声密度以及关键节点处的电压摆幅，这些反映了典型的设计考虑因素。

参数	符号	单位	采样区域
主NMOS宽度	$W_{mn}$	nm	[100, 1000]
主PMOS宽度	$W_{mp}$	nm	[200, 2000]
折叠NMOS宽度	$W_{fn}$	nm	[50, 500]
…	…	…	…
偏置电流	$I_{bias}$	μA	[10, 100]

表II. 折叠共源共栅放大器的参数列表

由于该放大器电路更为复杂且具有非线性P2M函数，我们使用了全部四种采样与训练方法进行实验。在45纳米和32纳米工艺下，均通过所提出的BOAS找到了优化样本区域。在每种工艺下，分别从初始样本区域和优化样本区域获取训练数据集。对于前两种方法（基线方法和仅迁移学习），网络源是在45纳米初始区域使用10,000个样本训练的神经网络，而在32纳米工艺下，则分别使用初始区域的样本在有和没有迁移学习的情况下训练网络。对于另外两种方法，样本通过 BOAS在每种工艺下获取，作为训练和测试数据集。

首先，我们比较了四种方法的测试均方误差损失。

图7显示，在该放大器案例中，迁移学习（TL）实现了更小的测试均方误差损失。需要注意的是，当样本来自初始区域时，迁移学习（TL）的样本效率提升（7倍）低于逆变器案例中的提升（19倍）。这是因为在初始样本区域内的非线性P2M函数使得电路在不同工艺技术下的行为相似性降低。幸运的是，在通过BOAS优化的样本区域中，电路在不同工艺技术下的行为更加相似；因此，迁移学习（TL）实现了17倍的样本效率提升。这与逆变器情况下的改进几乎相同。对于回归模型的整体精度，通过结合BOAS和迁移学习（TL），回归模型的均方误差（MSE）始终最小。在使用1000个训练样本的比较中，所提出的BOAS和迁移学习（TL）方法相比基线方法将测试均方误差损失降低了5.7倍。

为了更详细地比较回归模型的精度，表III列出了使用四种方法训练的源神经网络和目标神经网络在六个性能指标上的相对预测误差。其中，$C_{in}$ 和 $C_{out}$ 分别代表输入电容和输出电容，$BW$ 代表‐3dB带宽，$D_n$ 代表输入参考噪声密度。

训练条件（样本数量）	输入电容 (%)	输出电容 (%)	增益 (%)	‐3dB带宽 (%)	功耗 (%)	输入参考噪声密度 (%)
源神经网络最优区域(10k)	3.45	6.21	3.09	2.97	1.21	2.17
源神经网络初始区域(10k)	6.10	4.06	8.06	5.42	2.69	12.07
迁移学习 + BOAS(1k)	6.79	5.45	5.94	5.34	4.23	5.99
BOAS (1k)	8.67	7.52	10.48	9.28	5.24	8.08
迁移学习(1k)	6.05	6.38	8.59	4.46	3.09	9.43
基线方法(1k)	7.03	7.92	14.72	6.30	5.66	9.82

表III. 放大器的相对预测误差

如表III所示，BOAS提高了源神经网络的精度。在此改进的源神经网络基础上，结合在目标工艺下使用迁移学习（TL）和BOAS，目标神经网络可在所有性能指标上实现良好的精度。
BOAS和TL + BOAS、(b) 基线方法和TL的增益和噪声密度预测误差分布对比)

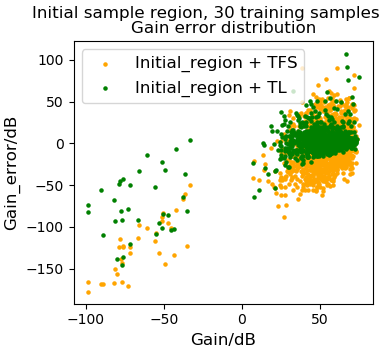

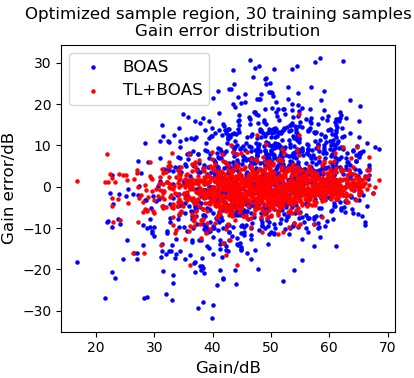

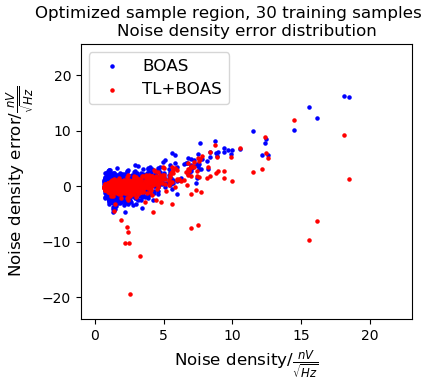

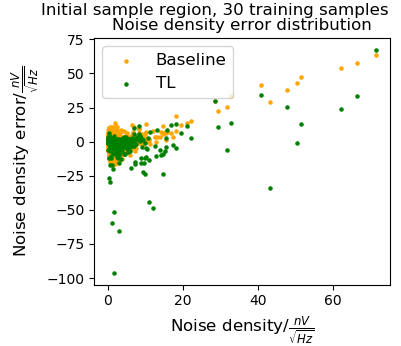

就绝对误差而言，增益和噪声密度预测误差分布（如图8所示）清晰地展示了结合迁移学习（TL）和 BOAS的优势。对于增益和噪声密度，迁移学习始终优于基线方法。然而，当训练样本来自初始样本区域时，绝对误差值相对较大。值得注意的是，初始样本区域包含具有负增益或过高噪声的样本——这些样本会为神经网络（NN）引入显著误差，而负增益和过高噪声在电路设计中是不切实际的。相比之下，通过BOAS在优化样本区域进行采样时，电路的增益和噪声被限制在合理范围内，神经网络的绝对误差显著减小，尤其是在采用迁移学习的情况下。这验证了所提出的BOAS与迁移学习方法的有效性。

C. Σ-Δ电容DAC

数模转换器是现代通信系统中广泛使用的电路，其布线寄生电容和电阻会对整体指标产生巨大影响。因此，在本例中，我们尝试使用原理图级P2M模型来加速涉及 LPE的P2M功能的建模。如表IV所示，我们在本例中定义了九个参数，即DAC中所用标准单元的离散尺寸，以使该电路适用于商业自动布局工具。

参数	符号	单位	采样区域
单元1尺寸	$S_1$	—	{1,2,4}
单元2尺寸	$S_2$	—	{1,2,4}
…	…	…	…
单元9尺寸	$S_9$	—	{1,2,4}

表IV. 数模转换器的参数列表

数模转换器（DAC）的性能指标定义为无杂散动态范围（SFDR）、有效位数（ENOB）和功耗。源神经网络使用2000个原理图仿真结果进行训练，并随机生成另外1000个布局。后布局仿真结果用于训练涉及LPE的 P2M神经网络模型，无论是否采用迁移学习方法，其比较结果如图9所示。

与之前的图不同，我们在图9中使用了对数刻度图来展示测试均方误差损失（MSE loss）随训练过程中使用的LPE仿真样本数量的变化情况。本示例未应用BOAS，因为原理图级采样和后布局采样的区域需要保持一致。如图10所示，即使对于复杂电路结构和对布局敏感的指标，迁移学习（TL）也比从头开始训练。仅用四个训练样本，迁移学习就能达到基线方法需要超过600个样本才能实现的精度。在精度方面，使用相同数量的训练样本时，迁移学习的均方误差损失（MSE loss）始终小于基线方法均方误差损失（MSE loss）的1/4。

为了更精确地说明神经网络模型的预测精度，图10展示了每项指标的相对预测误差与训练样本数量的对比。当使用极少数量的样本进行训练时，基线方法只能实现超过10%预测误差的预测。相反，如果使用迁移学习，则神经网络模型可以达到约4%的预测误差，这是> 2X的提升。如果我们能够提供更多的训练样本，迁移学习的预测误差可降至2%以下。因此，迁移学习可以避免大量耗时的布局后仿真，并有效加速涉及LPE的P2M功能建模。

VI. 结论

本文中，我们提出了一种用于模拟混合信号电路回归模型训练的高效方法。BOAS能够正确选择采样区域并避免不必要的样本。当源神经网络在源域中训练良好时，所提出的迁移学习方法可以有效地将知识从源神经网络迁移到目标神经网络，适用于不同工艺技术或版图后建模。因此，该方法显著减少了所需的训练样本量，并提高了目标神经网络的精度。实验结果表明，对于多种电路拓扑结构在多个应用场景中，我们的采样与训练方法可以显著减少所需的训练样本，并有效提高模型精度。
