管道网格建模介绍
本例将学习:
1. 如何创建模拟管道的梁截面
2. 管网格和管接头建模
3. 创建管壁与空气的强迫对流 TMG 实体
读入模型数据文件: /tmg/tutorial/vignette019_init.unv
然后将单位设为 m(N),再将模型存盘。
该模型中已经定义了热载荷和结构与外部环境的自然对流。现需要建立管壁与内部流体的强迫对流。为对流体建模,对模型中的曲线划分了梁单元。
模型中建立了两个组:
• HEATERS
• CONVECTING SURFACES
环境温度固定为 25?C ,并定义了重力矢量。
查看模型:
在 TMG Thermal Analysis 中,点击 Model Manager 图标,检查所施加的边界条件。
在 Model Manager 表单中,点击 Expand All,展开所有边界条件,再点击 Intermittent Heater -> Modify ,查看该热实体。

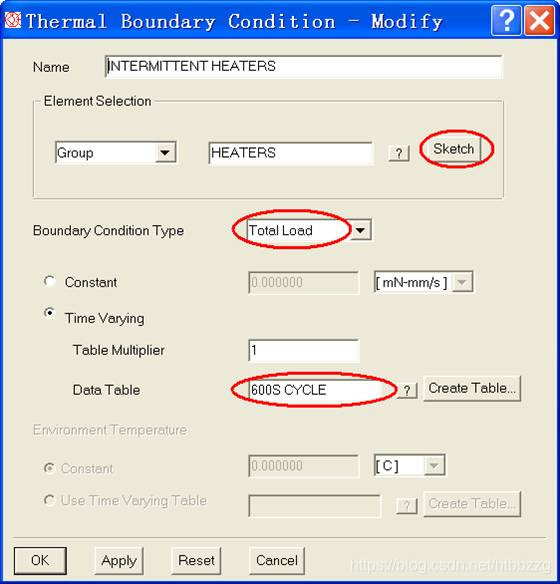

在 Thermal Boundary Condition - Modify 表单中,点击 Sketch 可以查看加有热载荷的实体。热载荷是随时间变化的,数据表格为 600S CYCLE:
OK 返回 Model Manager 表单。

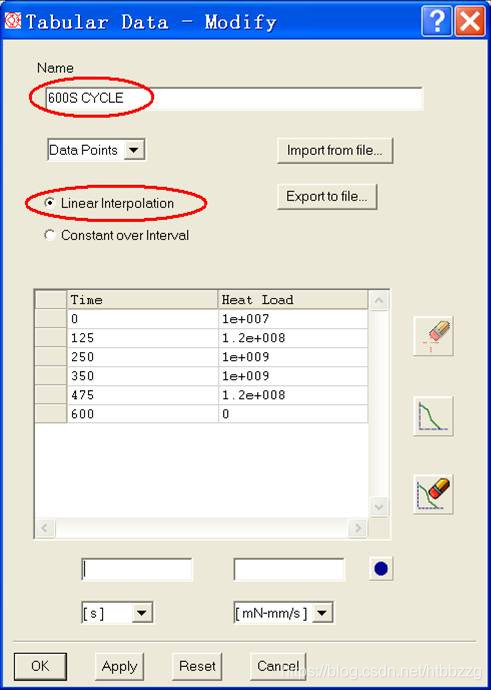

定义热载荷的数据表也是一个热实体,在 Model Manager 表单中点击 Tabular Data 下的 600S CYCLE,可以查看数据表的内容:

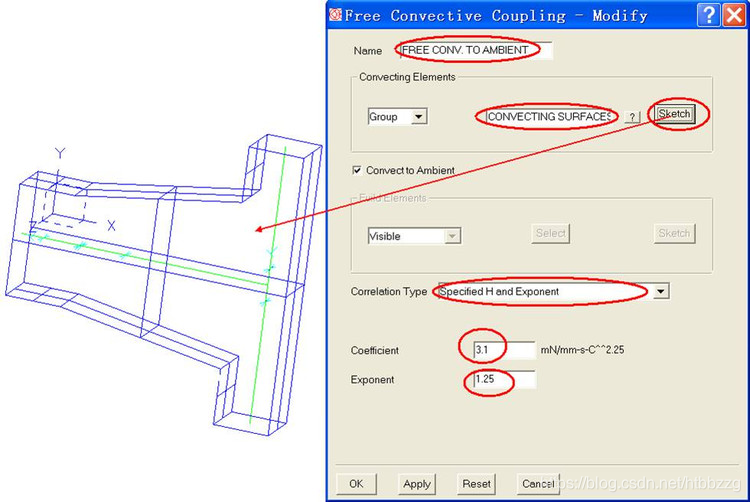

查看自然对流条件:
退出 Model Manager 表单,定义梁截面:

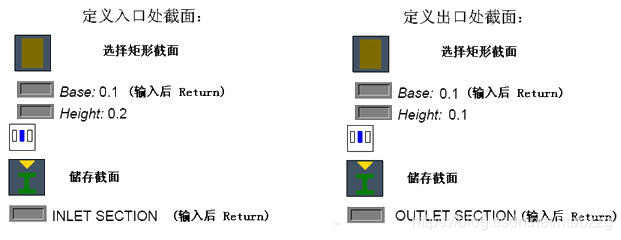

将 Task 转换为 Beam Section,对管道的入口和出口定义不同的梁截面。
