3. DFT 入门篇-scan chain—design rule check set/reset问题

最新推荐文章于 2025-03-12 22:36:57 发布
原创 最新推荐文章于 2025-03-12 22:36:57 发布 · 7.7k 阅读 · 36 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了在SCAN设计过程中遇到的set/reset问题，特别是复位信号不统一导致的问题。通过图示说明问题所在，并提出两种解决方案：修改设计或使用工具自动修复。以Tcl命令为例，展示了如何约束和指定复位信号，确保工具正确处理。最后，文章指出在实际SCAN链完成后，通常需要解决时钟和set/reset问题，提供了解决这些问题的思路。



做SCAN过程中需要考虑的问题





上一节讲到如果要进行SCAN rule  check 时出现 set/reset情况该如何处理

例子：复位信号不统一，做scan 会出现问题

这是用图直观的说明可能会出现的问题



两种方法一种是改设计，一种是用工具autofix，这里是用的工具自动修复

Tcl  中加入 下面一些约束   ：

注意active_state0  代表低复位；

Test_data rstn  代表用rstn进行进行复位，这里要加上这个，不然工具会创建一个新的port作为复位信号

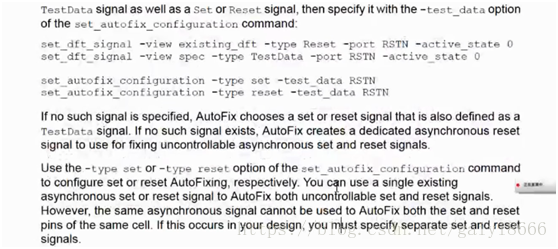

手册中对test_data  rstn 进行的解释

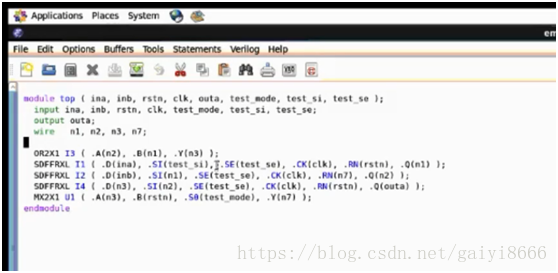

这是实际做完scan  chain 之后，这里加了一个mux 进行选择，当test_mode为1时，选择rstn,当test_mode为0时，选择n3  为function  逻辑，并未改变原来的设计，这样就可以完成scan  chain 过程。





做scan chain 过程中，百分之九十都是  时钟和 set/reset问题，通过这2个例子，举一反三，已经可以对付大部分做scan chain  过程中遇到问题了。
