AD画PCB如何做矩形槽孔

最新推荐文章于 2025-05-12 16:50:56 发布
最新推荐文章于 2025-05-12 16:50:56 发布
阅读量9k 收藏 13
点赞数
CC 4.0 BY-SA版权
分类专栏： PCB AD 文章标签： 原理图 PCB 嵌入式
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/feifeiccode/article/details/107247274
本文介绍了一种在PCB设计中使用边框层（KEEPOUT层）绘制槽孔的方法，通过特定步骤确保板子在制造过程中能够正确切割出所需的槽口，并在3D模式下验证其效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

(1)第一种方法是使用边框层来画槽孔（一定要和边框使用同一层，我使用的是KEEPOUT层）

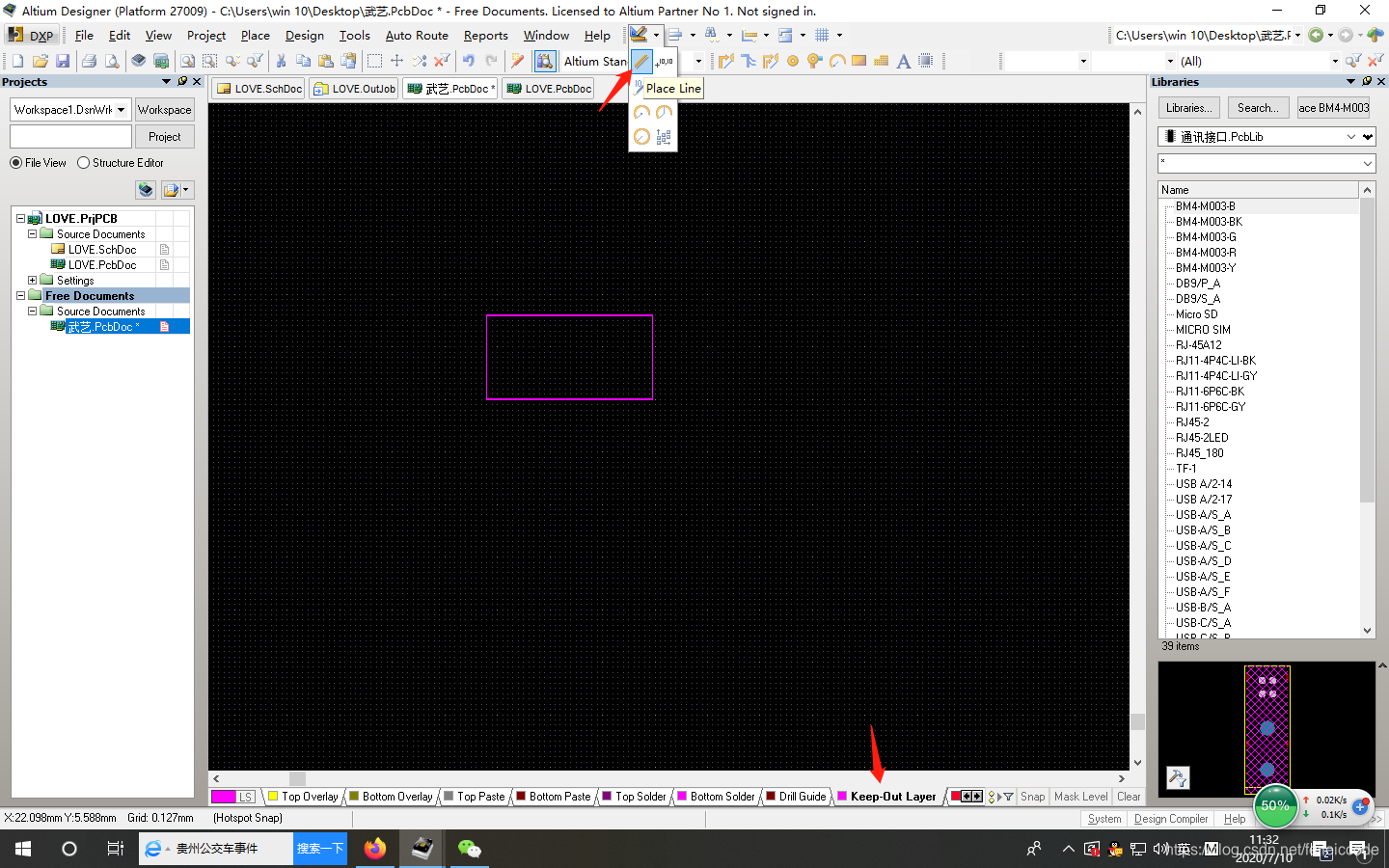

》使用画线工具，在KEEPOUT层画一个矩形，使用和边框一个层，打出的板子才会被切割出一个槽口

》这样在3D状态下，无法观看是不是会被切割成一个槽口，需要做一下处理。（此步目的只是为了观察，上一步已经完成了槽口的制作）

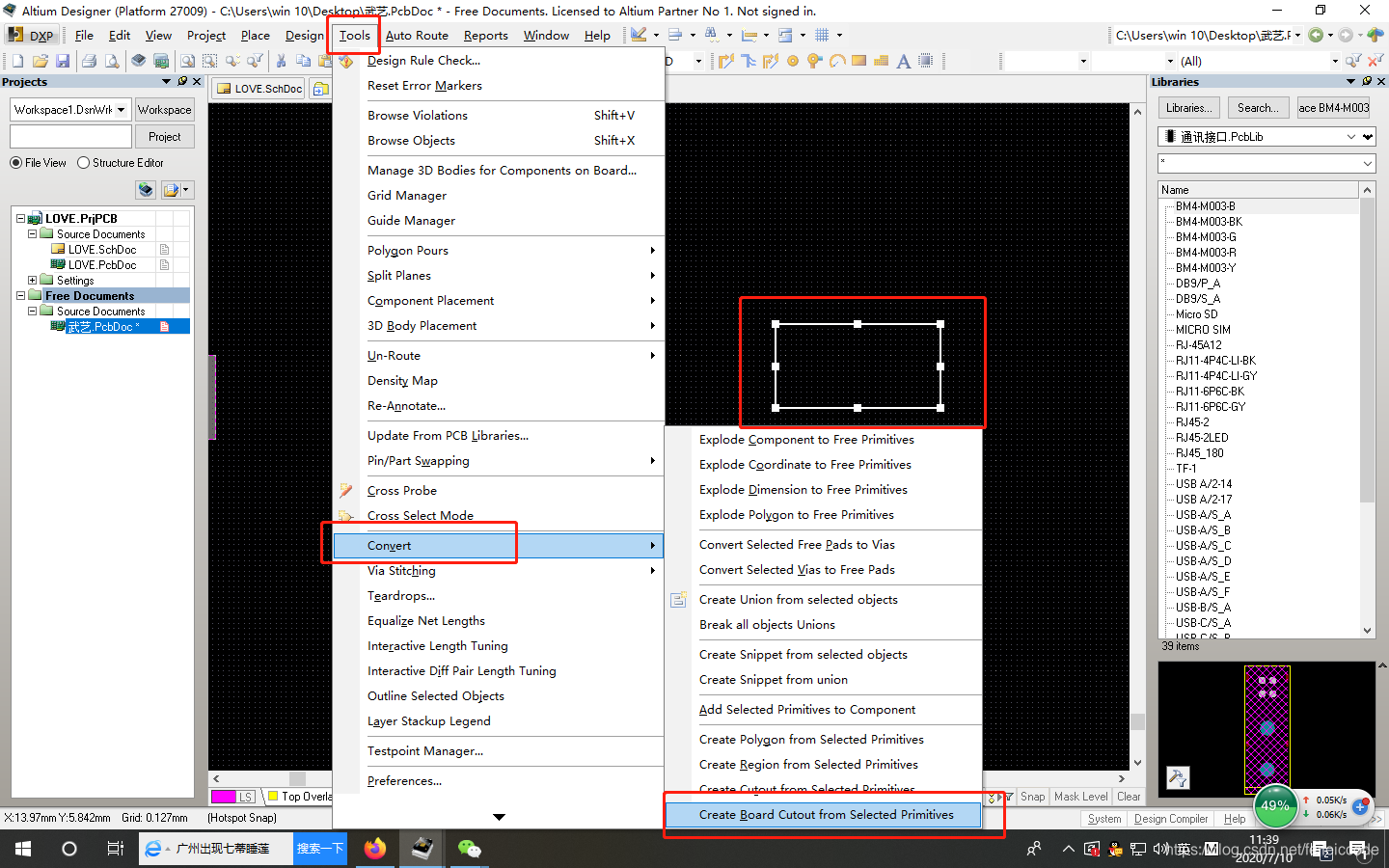

首先全选要切割的槽口线，进而按照图中的步骤一一实现。

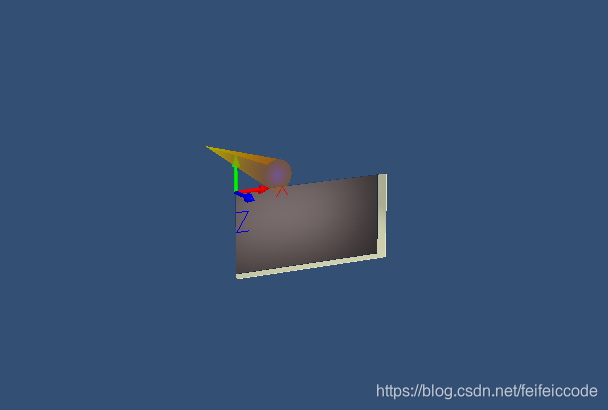

》最后在3D的状态下可以观察到槽口。

通过3D的可以观察此槽口不含金属化的边缘。

开启3D模式：按数字键3

在3D模式下移动观察：shift+鼠标右键
