AD画PCB时如何把选中的器件放到一起

方法一:

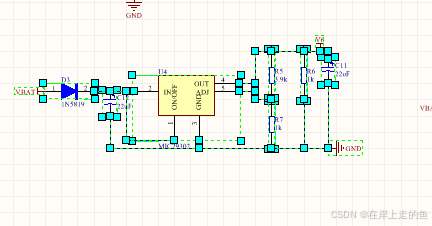

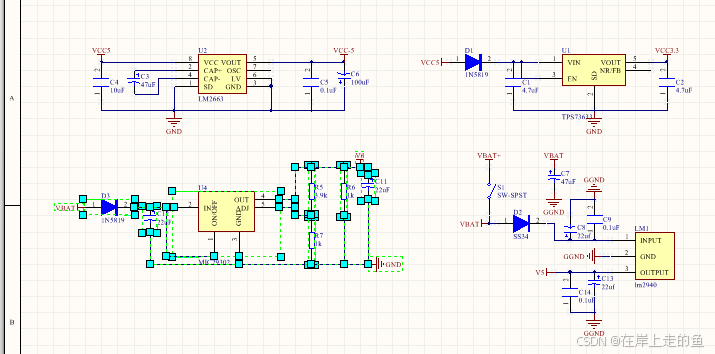

1.首先在原理图中选中需要放到一起的器件
在这里插入图片描述

2.然后打开PCB工程,此时会发现PCB中对应的器件已经全部被选中

3.最后依次按键:I+L,拖拽鼠标元器件就会聚集到拖拽的方框内
在这里插入图片描述

方法二:

1.首先在原理图中选中需要放到一起的器件
在这里插入图片描述

2.此时PCB工程中对应的器件

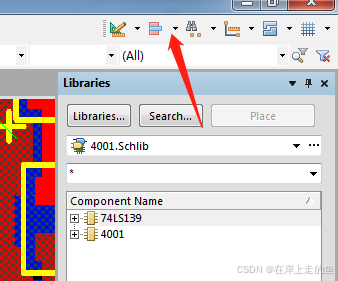

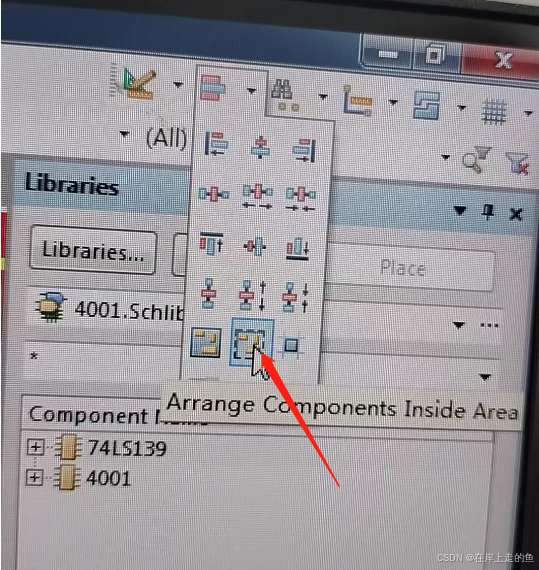

3.点击下图工具栏中的下拉框,选中Arrange Components
Inside Area
在这里插入图片描述
在这里插入图片描述大家好!我是一名从事嵌入式软硬件的工程师,欢迎在评论里面与我一起学习探讨,喜欢我的文章就点个关注点个赞吧,谢谢!
