1》DRC发现未连接的线为0,但Report----板信息 中的布线信息却不为0;

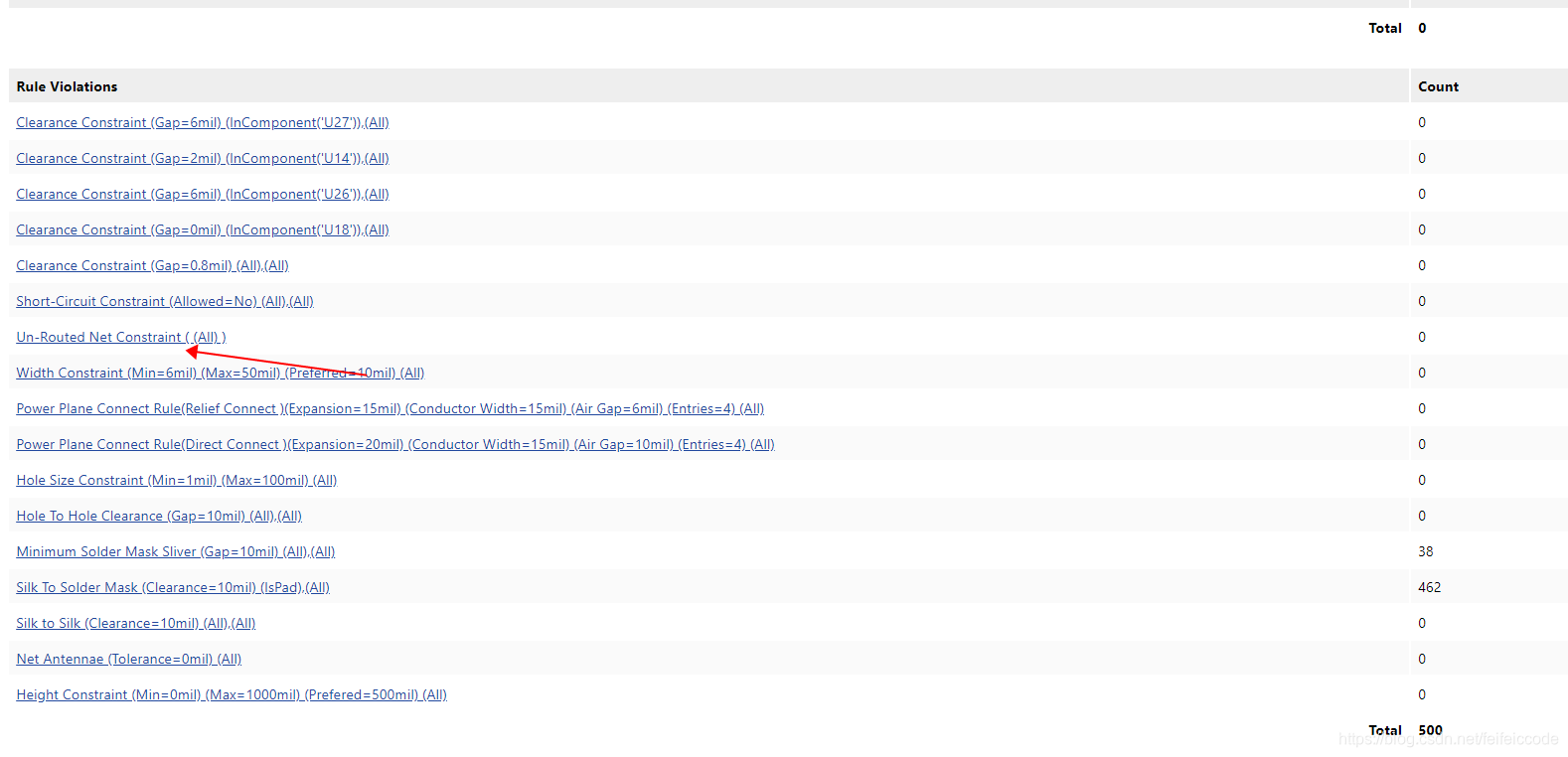

DRC检测未连线为0

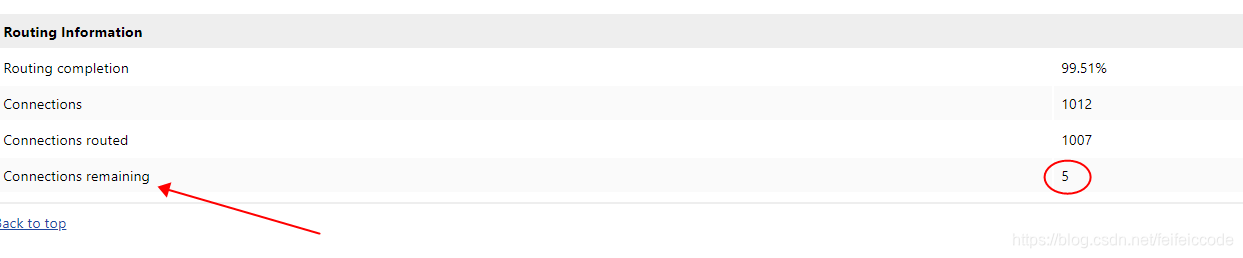

板信息的布线信息有5个未连接的线

是否感觉很奇怪,DRC检测失效了,然而是我们错了;

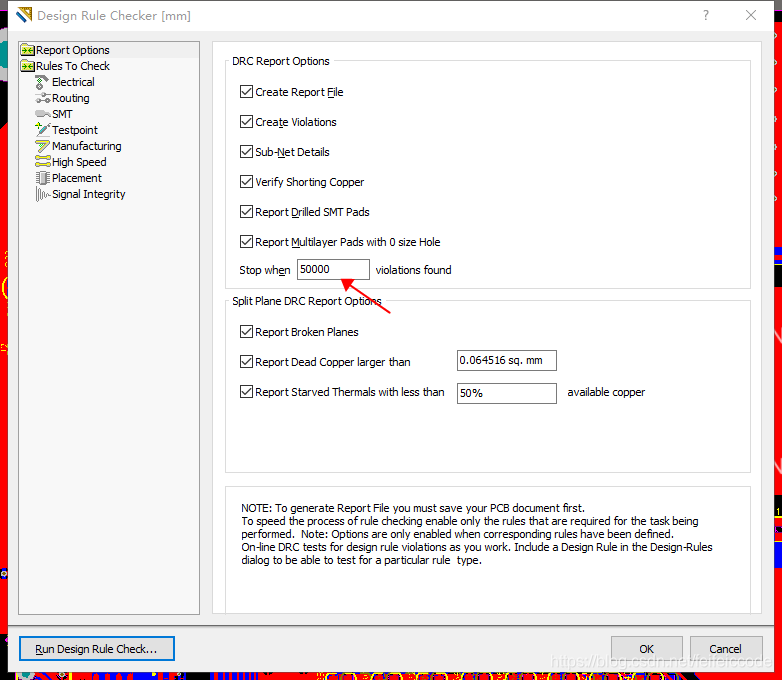

2》需要在DRC检测之前要设为最大的检测数为最大值,也就是说让你的所有错误都可以检测出来,这样就可以把没有显示的未连线的信息爆出来。之前设置的只设置了最大500个造成的。改为50000个就好了
这样只需要DRC检测就好了
本文介绍了解决DRC(Design Rule Check)检测中未连接线路问题的方法。通过设置DRC的最大检测数目为足够大的数值(如50000),确保所有未连接的线路都能被检测到并列出。
1》DRC发现未连接的线为0,但Report----板信息 中的布线信息却不为0;
DRC检测未连线为0

板信息的布线信息有5个未连接的线

是否感觉很奇怪,DRC检测失效了,然而是我们错了;
2》需要在DRC检测之前要设为最大的检测数为最大值,也就是说让你的所有错误都可以检测出来,这样就可以把没有显示的未连线的信息爆出来。之前设置的只设置了最大500个造成的。改为50000个就好了
这样只需要DRC检测就好了
