笔段式LCD因功耗极低，所以经常用低功耗产品上，是低功耗显示中必用的显示设备。本文讲解的思路是从代码入手，去讲解HT1621B如何驱动笔段式LCD的；

1》。写数据到RAM命令格式为：101+6位RAM地址+4位数据，其中RAM地址为SEG序号。（4位数据为com1~com4类似于数码管的段选，SEG序列号为位选，其中SEG序列号是0表示第一个数码管，1表示第二个数码管，以此类推）

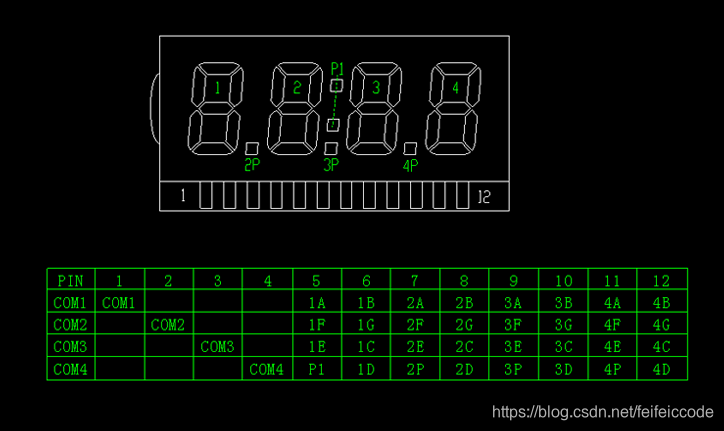

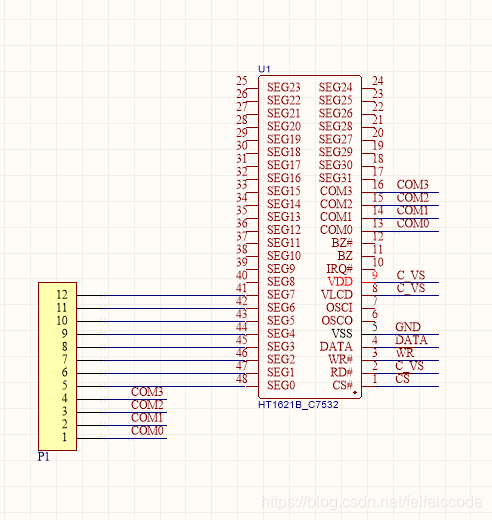

>由上图可知，可以从图一推出HT1621B和笔段式LCD的连接方式，LCD的第5个管脚连接的是SEG0，SEG0代表的是第一个数码管的前4段数据（A F E P段），SEG1代表的是第一个数码管的后4段数据（B G C D段）;

void HT1621_Display_DATA(unsigned int  Temp)            //显示数据
{

	unsigned char Temp_Data;
	Temp_Data = Temp / 1000;
	Write1DataHT1621(HT1621_segtab[0],	LCD_RAM_Tab[Temp_Data]>>4); //这时发送的  是地址为0,1,2,3,4,5,6,7也就是六位地址位；后面是4位COM数据，即COM1，COM2，COM3，COM4
	Write1DataHT1621(HT1621_segtab[1],	LCD_RAM_Tab[Temp_Data]>>0); //发送两组数据表示一个数码管。

	Temp_Data = Temp % 1000 / 100;
	Write1DataHT1621(HT1621_segtab[2],	(LCD_RAM_Tab[Temp_Data]>>4)|0x08);
	Write1DataHT1621(HT1621_segtab[3],	LCD_RAM_Tab[Temp_Data]>>0);

	Temp_Data = Temp % 1000 % 100 / 10;
	Write1DataHT1621(HT1621_segtab[4],	LCD_RAM_Tab[Temp_Data]>>4);
	Write1DataHT1621(HT1621_segtab[5],	LCD_RAM_Tab[Temp_Data]>>0);

	Temp_Data = Temp % 1000 % 100 % 10;
	Write1DataHT1621(HT1621_segtab[6],	LCD_RAM_Tab[Temp_Data]>>4);
	Write1DataHT1621(HT1621_segtab[7],	LCD_RAM_Tab[Temp_Data]>>0);
}

void Write1DataHT1621(unsigned char Addr,unsigned char Dat)
{
	unsigned char i;
	unsigned char Shift;

	HT1621_CS_L();  				//CS 片选开
	HT1621_Delay_us(HT1621_CLK);

	HT1621_DATA_H();  				//101
	WriteClockHT1621();
	HT1621_DATA_L();
	WriteClockHT1621();
	HT1621_DATA_H();
	WriteClockHT1621();

	Shift = 0x20; 					//屏蔽高3位 只用5位
	for( i = 0; i < HT1621_addrbit; i++)
	{
		if(Addr & Shift)
			HT1621_DATA_H();
		else
			HT1621_DATA_L();
		WriteClockHT1621();
		Shift = Shift >> 1;
	}

	Shift = 0x01;
	for (i = 0; i < 4; i++)
	{
		if( Dat & Shift)
			HT1621_DATA_H();
		else
			HT1621_DATA_L();
		WriteClockHT1621();
		Shift = Shift << 1;
	}
	HT1621_CS_H(); 					//CS 片选关
	HT1621_Delay_us(HT1621_CLK);
	HT1621_DATA_H();
}

>由以上两张图可知，6位RAM地址由高位到低位输入到H1621B内，4位数据先COM1~COM4

2》比较重要是代码如何适用于各种LCD显示屏，以下是正常数码管的段转换成LCD的段码次序，正常数码管段的次序：P G F E D C B A 转化后为 P E F A D C G B正好和需要的LCD段码顺序（A F E P B G C D）第一张图的表格是对应；

先低位后高位，每四位一组正好和表格一致；

void HT1621_num_init(void)//是把正常的数码管的段的次序转换成LCD的段码次序，需要根据液晶图纸顺序做修改；
{
	unsigned char num,LCD_data;

	for(num=0; num<sizeof(LED_Tab); num++)
	{
		LCD_data = 0;
		LCD_data = LCD_data | ((unsigned char)((LED_Tab[num] & LCD_P)>>7) << 7);
		LCD_data = LCD_data | ((unsigned char)((LED_Tab[num] & LCD_E)>>4) << 6);
		LCD_data = LCD_data | ((unsigned char)((LED_Tab[num] & LCD_F)>>5) << 5);
		LCD_data = LCD_data | ((unsigned char)((LED_Tab[num] & LCD_A)) << 4);

		LCD_data = LCD_data | ((unsigned char)((LED_Tab[num] & LCD_D)>>3) << 3);
		LCD_data = LCD_data | ((unsigned char)((LED_Tab[num] & LCD_C)>>2) << 2);
		LCD_data = LCD_data | ((unsigned char)((LED_Tab[num] & LCD_G)>>6) << 1);
		LCD_data = LCD_data | ((unsigned char)((LED_Tab[num] & LCD_B)>>1) << 0);

		LCD_RAM_Tab[num] = LCD_data;
	}
}

完整的程序可在我的资源上传中下载到；
