本文通过keil和proteus软件，详细介绍了如何实现单片机数码管依次显示数字0到5。包括keil代码编写、proteus原理图设计以及仿真效果的演示，并提供了工程源码的下载链接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、keil 代码实现

2、proteus原理图

3、数码管依次显示0到5显示仿真效果演示

4、keil工程与proteus仿真工程源码分享

1、keil 代码实现

# define LEDS 6
# include <reg52.h>
unsigned char code Select[]={0x21,0x02,0x04,0x08,0x10,0x20};
unsigned char code LED_CODES[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,
                                0x88,0x83,0xC6,0xA1,0x86,0x8E};
void main()
{
  char i=0;
	long int j;

	while(1)
	{
	  P2=0;
	  P1=LED_CODES[i];
	  P2=Select[i];
	  for(j=3000;j>0;j--);
	  i++;
	  if(i>5) i=0;
	}
}

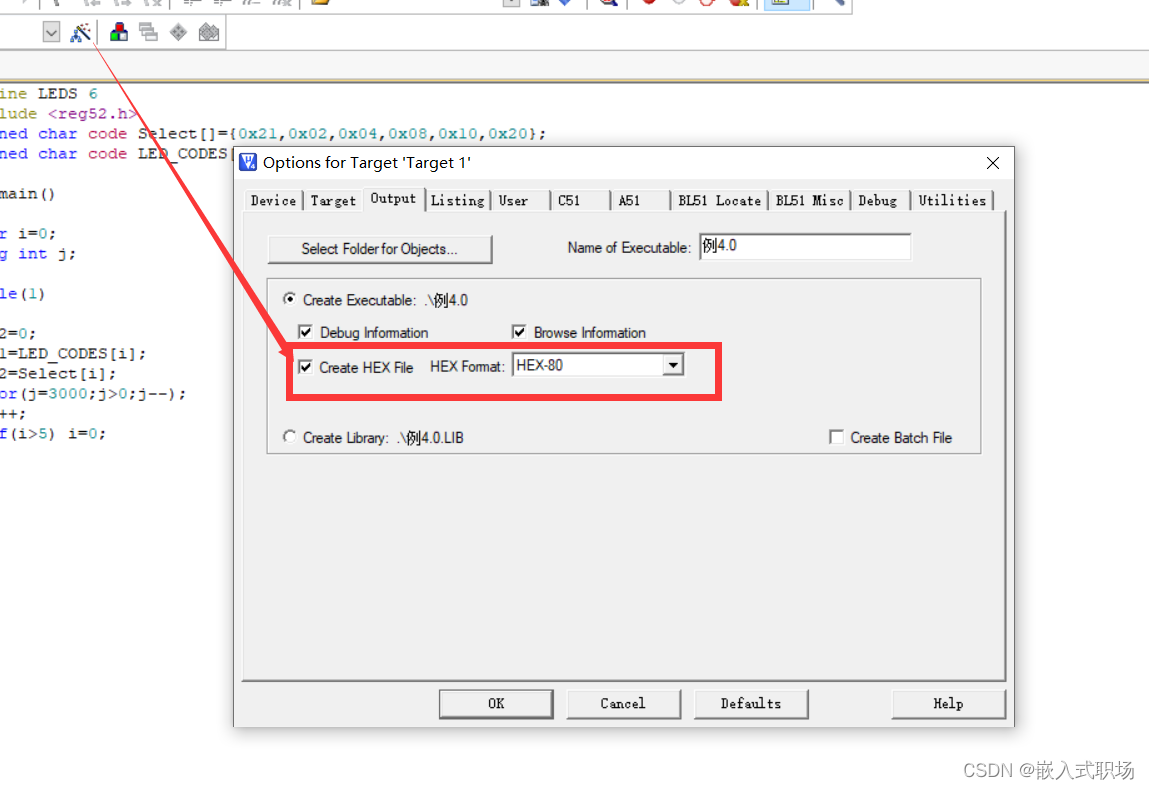

可以点击如下：
