基于单片机的温度记录器

1、试题

（1）功能简述

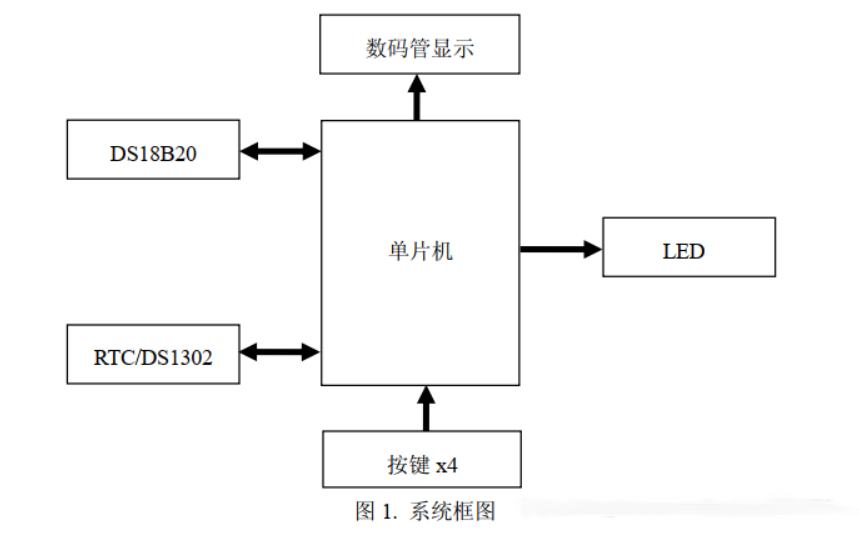

设备按照用户通过按键设定的时间间隔自动采集并存储温度数据，并具有采集完成提醒、数码管显示等功能，系统硬件部分主要由按键电路、电源供电电路、 RTC 时钟、传感器电路和显示电路组成。系统框图如图 1 所示：

（2）设计任务及要求

1. 数码管显示

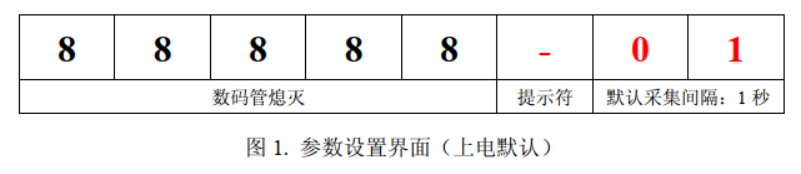

1.1 设备上电后，自动进入参数设置界面(图 1） 此时，通过按键 S4 切换 4 个温度采集间隔时间，分别为 1 秒、 5 秒、 30 秒和 60 秒；

按下按键 S5，确认采集间隔时间，并退出参数设置界面（图 1），进入时钟显示界面(图 2）并开始采集温度。
