01、产品概述

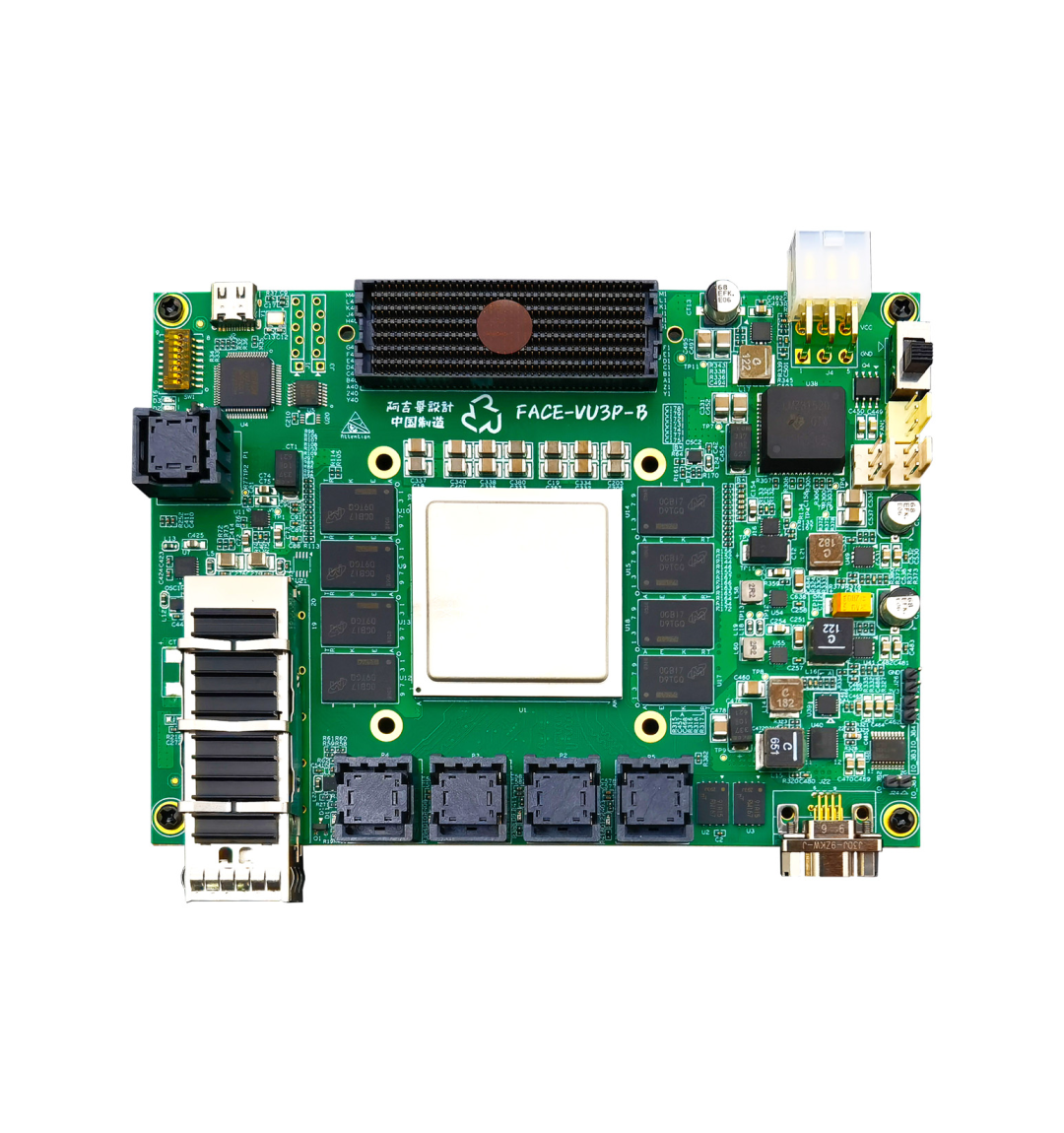

FACE-VU3P-B高性能FPGA开发平台是FACE系列的新产品。FACE-VU3P-B搭载有16nm工艺的VIRTEX UltraScale+系列主器件XCVU3P。该主器件具有丰富的FPGA可编程逻辑资源，其资源量高于常用的V7-690器件，并且其性能远远高于V7-690器件。

平台板载有丰富计算资源的同时还具备有非常丰富的外设接口：QSFP28、FMC+、U.2 NVMeSSD接口以及J30J GPIO接口等；板卡共有5个U.2接口，其中4个为ROOT模式可用于扩展NVME SSD硬盘；另一个为EP模式，可以与上位机交互。该板卡是数据采集处理、存储等用途的理想平台。


02、主要规格

FACE-VU3P-B平台

  • 搭载FPGA主器件为：XCVU3P-2FFVC1517E

ZYNQ UltraScale+ XCZU19EG

  • 内存：DDR4 4GB 64bit 2400MT/s

板卡主要外设

  • USB-UART接口

  • USB-JTAG接口

  • QSFP28接口1个

  • NVME U.2  5个

  • FMC+连接器1个

  • DDR4 两组，64bit，DDR4 2666Mhz。

    冷却

  • 标准
