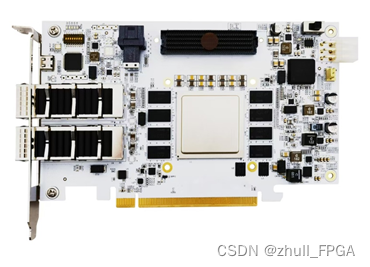

基于Xilinx XCVU3P的PCIe Gen3x16+FMC-HPC x1+100G QSFP28国产替代板高性能开发平台（可选复旦微JFM9RFVU3P）

最新推荐文章于 2025-10-09 17:58:56 发布
原创 最新推荐文章于 2025-10-09 17:58:56 发布 · 1.8k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga #算法

平台板载有丰富计算资源的同时还具备有非常丰富的外设接口：QSFP28、FMC-HPC、U.2 NVMe等，是高性能加速计算等用途的理想平台。

特点

  • Virtex UltraScale+ XCVU3P
  •   64bit DDR4 两组
  •   100G QSFP28接口 x2
  •   FMC-HPC x1
  •   PCIe Gen3x16
  •   U.2 NVMe SSD x1

主要规格

X-EDK-VU3PA-G平台
