计时、闹钟、秒表的多功能数字钟设计VHDL代码Quartus仿真

名称：计时、闹钟、秒表的多功能数字钟设计VHDL代码Quartus仿真（文末获取）

软件：Quartus

语言：VHDL

代码功能：

计时、闹钟、秒表的多功能数字钟

1、可以通过按键设置计时、闹钟、秒表模式

2、可以调时、可以控制闹钟时间、可以控制秒表启动暂停

3、数码管显示时间

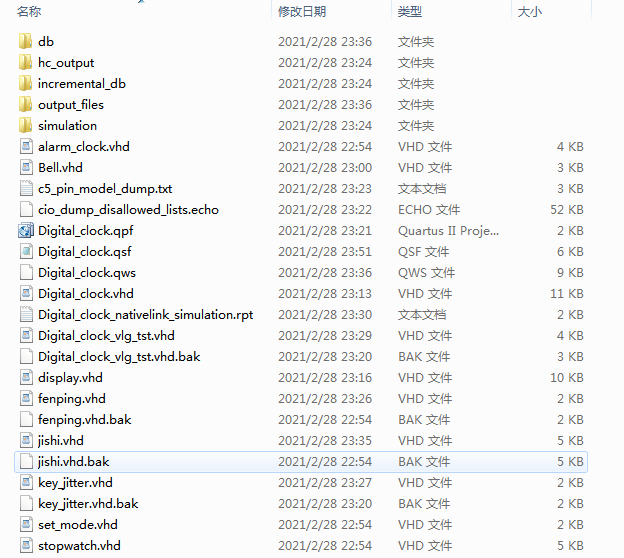

1. 工程文件

2. 程序文件

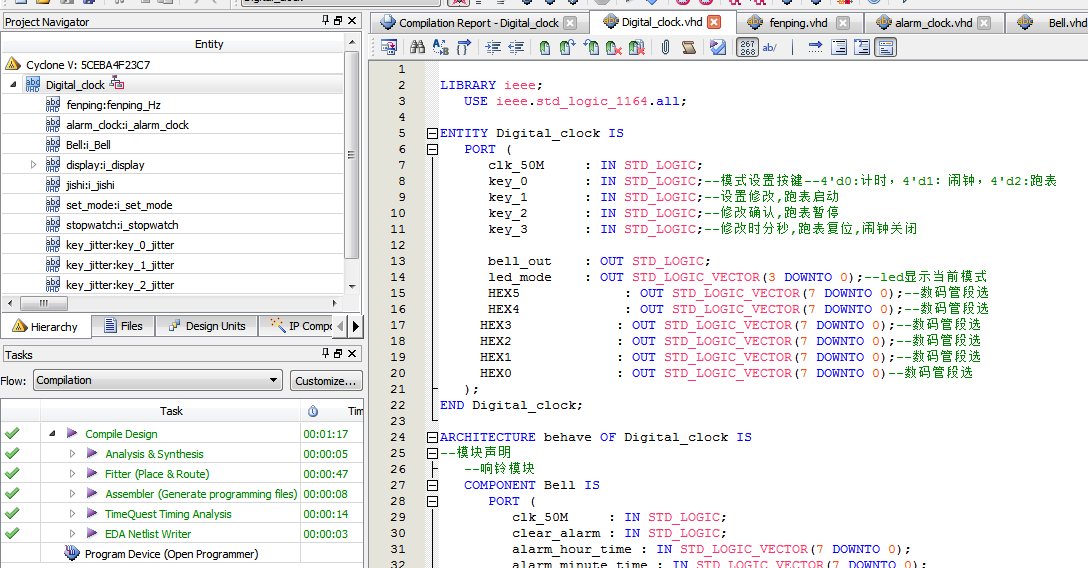

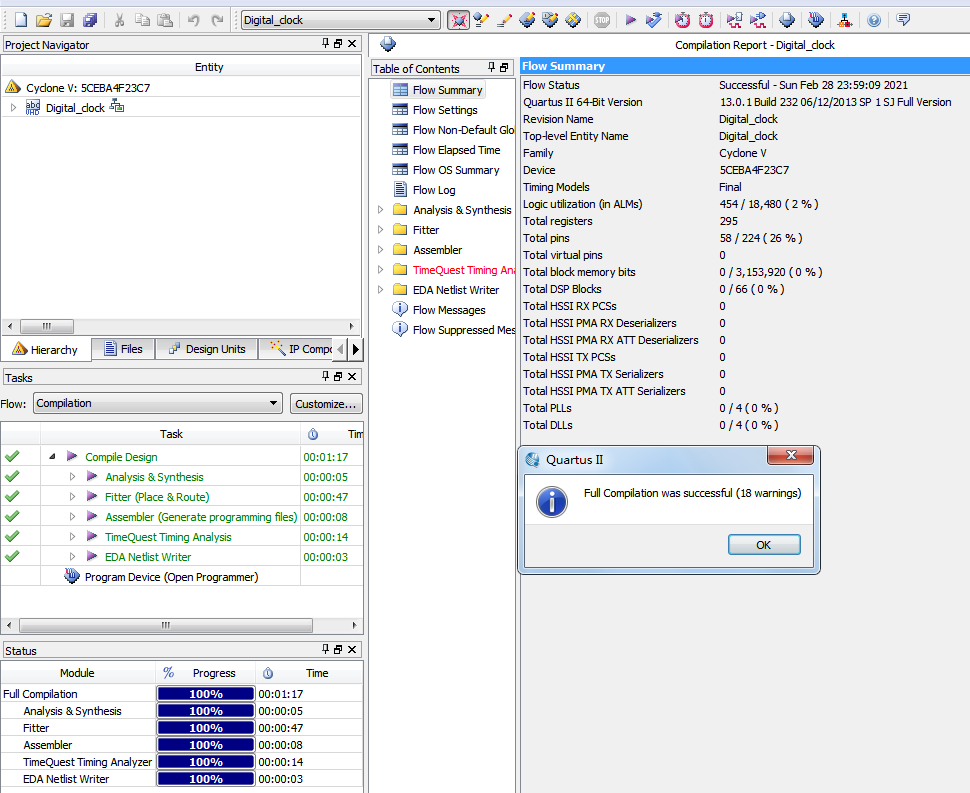

3. 程序编译

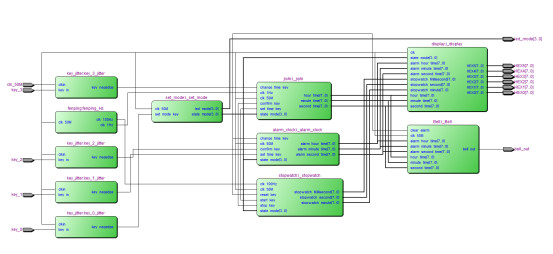

4. RTL图

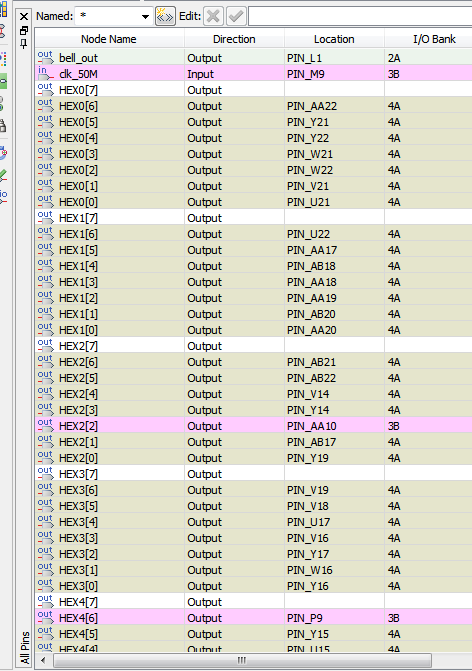

5. 管脚分配

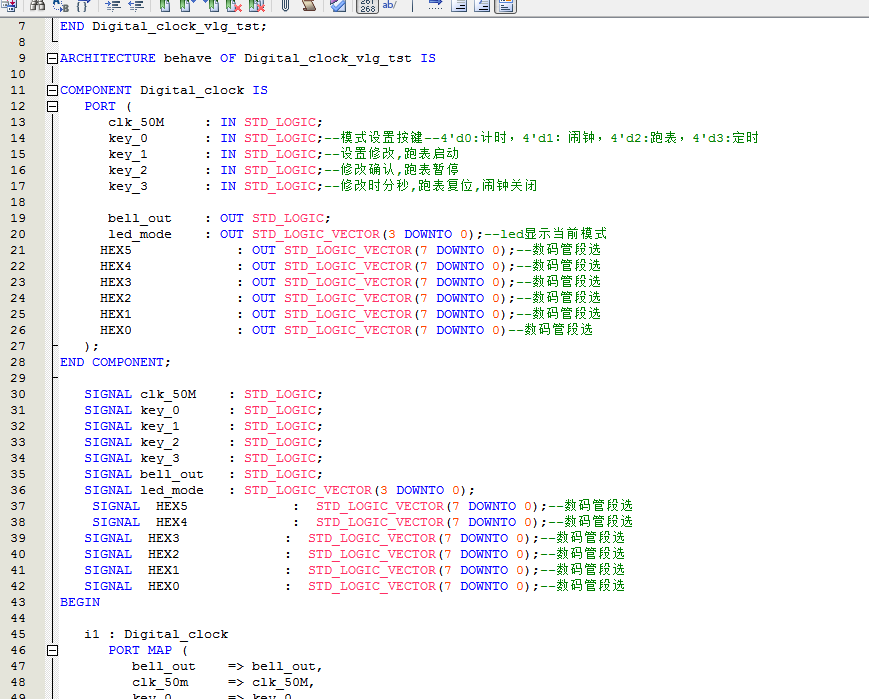

6. Testbench

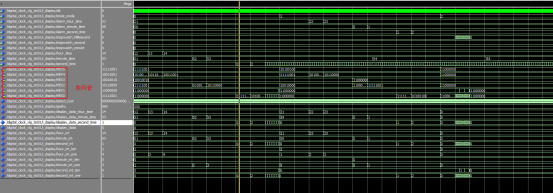

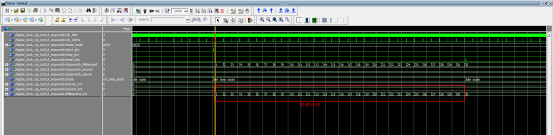

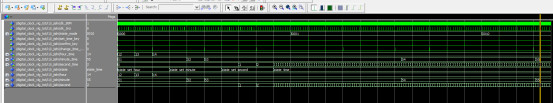

7. 仿真图

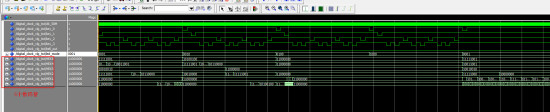

整体仿真图

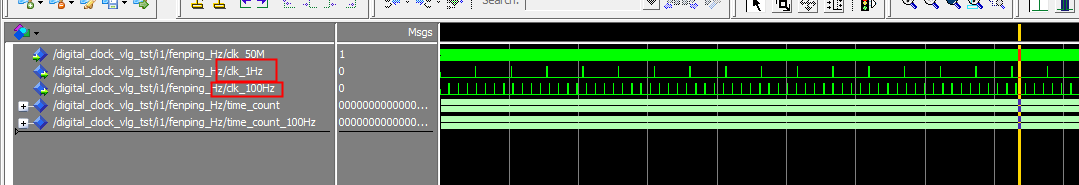

分频模块

计时模块

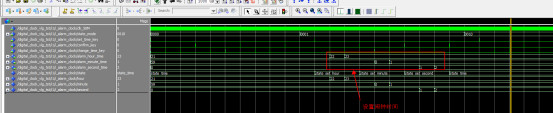

闹钟模块

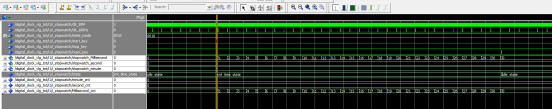

秒表模块

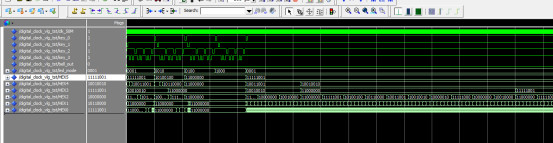

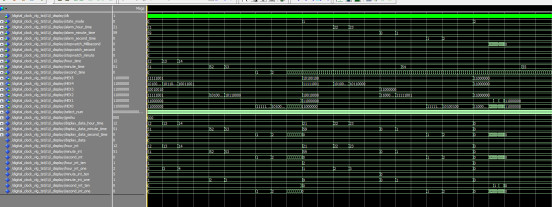

显示模块

按键模块

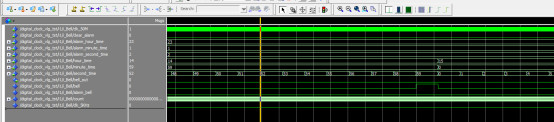

响铃模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--数字秒表
ENTITY Digital_clock IS
   PORT (
      clk_50M     : IN STD_LOGIC;--50MHz
      key_0       : IN STD_LOGIC;--模式设置按键--4'd0:计时，4'd1：闹钟，4'd2:跑表
      key_1       : IN STD_LOGIC;--设置修改,跑表启动
      key_2       : IN STD_LOGIC;--修改确认,跑表暂停
      key_3       : IN STD_LOGIC;--修改时分秒,跑表复位,闹钟关闭

      bell_out    : OUT STD_LOGIC;
      led_mode    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--led显示当前模式
      HEX5             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
      HEX4             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
  HEX3             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
  HEX2             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
  HEX1             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
  HEX0             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END Digital_clock;
ARCHITECTURE behave OF Digital_clock IS
--模块声明
   --响铃模块
   COMPONENT Bell IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         clear_alarm : IN STD_LOGIC;
         alarm_hour_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         hour_time   : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         bell_out    : OUT STD_LOGIC
      );
   END COMPONENT;
   --闹钟模块
   COMPONENT alarm_clock IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         state_mode  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
         set_time_key : IN STD_LOGIC;
         confirm_key : IN STD_LOGIC;
         change_time_key : IN STD_LOGIC;
         alarm_hour_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

源代码

点击下方的公众号卡片获取
