VTK实战：vtkIntersectionPolyDataFilter——两个3D模型的“交集探测器”

在VTK可视化开发中，经常会遇到一个核心需求：找到两个3D模型（比如两个零件、地层与断层曲面）的相交部分，提取交线或分割模型。而vtkIntersectionPolyDataFilter就是专门干这个的“神器”——它能精准计算两个vtkPolyData模型的交集，不仅能提取交线，还能沿着交线分割原始模型，甚至自带数据校验功能，堪称3D模型交集分析的“全能工具”。

今天就用大白话拆解这个工具：它能干嘛、核心参数怎么调、实际场景怎么用，新手也能快速上手！

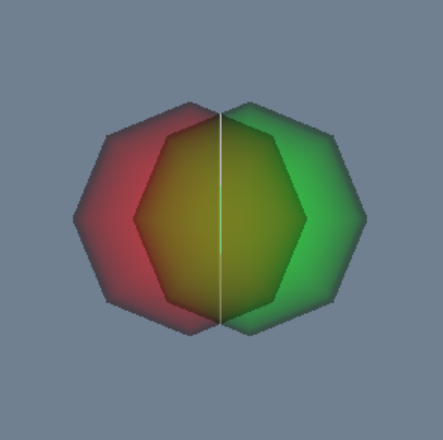

在这里插入图片描述

一、先搞懂：这工具到底能做什么？

vtkIntersectionPolyDataFilter的核心功能就一个：计算两个3D表面模型（vtkPolyData）的空间交集，并输出三大核心结果，满足不同需求：

第一输出（核心）：交集的“交线集合”——也就是两个模型相交的所有线条，每条线都附带详细数据（比如来自哪个原始模型、对应原始模型的单元格ID等）；
第二输出：被交线分割后的第一个输入模型（可选，默认开启分割）；
第三输出：被交线分割后的第二个输入模型（可选，默认开启分割）。

举个生活化的例子：如果把两个模型比作“苹果”和“橙子”，这个工具能做到三件事：① 画出苹果和橙子接触的所有“分界线”；② 沿着分界线把苹果切成两半；③ 沿着分界线把橙子切成两半，还能告诉你每块果肉原本属于哪个位置。

关键特点：只处理vtkPolyData类型（比如三角形网格、多边形表面），不支持体积网格；而且要求两个模型不能有大面积共面重叠的单元格，否则会影响计算精度。

二、核心应用场景：这些需求它都能搞定

这个工具的应用场景特别聚焦，只要涉及“两个3D表面的交集分析”，都能派上用场：

地质建模：提取地层曲面与断层表面的交线（也就是之前聊到的“断层线”），为后续位移计算提供基础；
工程设计：检测两个机械零件是否干涉、提取干涉区域的轮廓，用于碰撞检测或装配优化；
医学可视化：计算手术路径与人体器官的交线，辅助规划微创手术方案；
3D模型编辑：沿着两个模型的交线分割模型，生成新的子模型（比如把两个相交的立方体分割成四个独立部分）；
几何分析：统计两个模型的相交点数、交线长度，用于后续的力学分析或体积计算。

三、关键参数：这几个开关决定分析结果

用的时候不用记所有API，抓住几个核心参数就行，每个参数都对应实际需求，一看就懂：

1. 核心控制：是否分割原始模型（SplitFirstOutput/SplitSecondOutput）

控制是否沿着交线分割两个输入模型，默认都是“开启（On）”：

SplitFirstOutput：开启后，第二输出是“被交线分割后的第一个输入模型”；关闭则第二输出还是原始第一个模型；
SplitSecondOutput：开启后，第三输出是“被交线分割后的第二个输入模型”；关闭则第三输出还是原始第二个模型；
适用场景：需要分割模型就开启（比如地质建模中分割上下盘地层），只需要交线就关闭（比如只提取断层线）。

2. 数据标记：是否标记交集点（ComputeIntersectionPointArray）

默认开启，开启后分割后的模型会附带一个“布尔标记”：

每个点都会被标记“是否在交线上”（True=在交线上，False=不在）；
作用：后续可以通过这个标记筛选出交线上的点，方便单独处理（比如给交线上色、导出交线坐标）。

3. 数据校验：输入/输出模型检查（CheckInput/CheckMesh）

自带的“质量检测工具”，避免因模型问题导致计算错误：

CheckInput（默认关闭）：开启后会检查输入模型的法向量是否合理（比如是否存在法向量反向、缺失的情况）；
CheckMesh（默认开启）：开启后会检查分割后的模型是否有“坏单元格”（比如三角形缺角）、“自由边”（没有相邻单元格的边）；
作用：复杂模型分析时建议都开启，能提前发现模型问题，避免计算结果错乱。

4. 精度控制：几何计算容差（Tolerance）

设置几何计算的“误差允许范围”，默认有合理值，一般不用改：

容差越小，计算越精准，但速度可能变慢；容差越大，速度越快，但可能忽略细小的交线；
适用场景：细小交线需要保留就调小（比如0.001），追求速度且模型较大就调大（比如0.1）。

5. 细分控制：最小三角形面积比例（RelativeSubtriangleArea）

分割模型时，会把多边形细分成三角形，这个参数控制“最小三角形的面积比例”（相对于原多边形面积）：

比例越小，细分后的三角形越细，模型越平滑，但数据量越大；
作用：避免细分后出现“极小的碎三角”，影响后续处理效率。

6. 结果查询：获取交集统计信息（GetNumberOfIntersectionPoints/GetNumberOfIntersectionLines）

计算完成后，用这两个函数可以快速获取统计结果：

GetNumberOfIntersectionPoints：返回交线上的总点数；
GetNumberOfIntersectionLines：返回交线的总条数；
作用：快速判断两个模型是否真的相交（比如返回0就说明没有交集）。

四、实操步骤：5分钟上手计算模型交集

用VTK代码实现的核心流程很简单，分6步走，新手也能看懂：

步骤1：创建交集过滤器

vtkSmartPointer<vtkIntersectionPolyDataFilter> intersectionFilter =
  vtkSmartPointer<vtkIntersectionPolyDataFilter>::New();

步骤2：设置两个输入模型

传入需要计算交集的两个vtkPolyData模型（比如modelA和modelB）：

intersectionFilter->SetInputData(0, modelA); // 第一个输入模型
intersectionFilter->SetInputData(1, modelB); // 第二个输入模型

步骤3：配置核心参数

根据需求调整参数，这里以“提取交线+分割模型+开启校验”为例：

intersectionFilter->SplitFirstOutputOn(); // 分割第一个模型
intersectionFilter->SplitSecondOutputOn(); // 分割第二个模型
intersectionFilter->ComputeIntersectionPointArrayOn(); // 标记交集点
intersectionFilter->CheckInputOn(); // 检查输入模型法向量
intersectionFilter->CheckMeshOn(); // 检查输出模型质量
intersectionFilter->SetTolerance(0.001); // 设置容差

步骤4：执行计算

intersectionFilter->Update();

步骤5：获取输出结果

vtkPolyData* intersectionLines = intersectionFilter->GetOutput(0); // 交线集合
vtkPolyData* splitModelA = intersectionFilter->GetOutput(1); // 分割后的modelA
vtkPolyData* splitModelB = intersectionFilter->GetOutput(2); // 分割后的modelB

步骤6：查询统计信息（可选）

int pointCount = intersectionFilter->GetNumberOfIntersectionPoints(); // 交点点数
int lineCount = intersectionFilter->GetNumberOfIntersectionLines(); // 交线条数
int status = intersectionFilter->GetStatus(); // 计算状态（1=成功，0=失败）

最后把输出结果传给渲染器，就能看到交线和分割后的模型了！

五、避坑指南：这些问题一定要注意

输入模型类型限制：只能输入vtkPolyData（表面模型），如果是体积模型（比如vtkUnstructuredGrid），需要先通过vtkDataSetSurfaceFilter提取表面，再传入；
输入三角网限制：只能输入所有单元为三角形的表面模型，如果有四边形或者其他类型，需要先通过vtkTriangleFilter转换成三角网，再传入；
避免共面重叠：两个模型不能有大面积共面重叠的单元格，否则会导致交线计算错乱（工具不支持2D布尔运算）；
模型预处理：输入模型建议先清理（比如用vtkCleanPolyData去除重复点、重复单元格），否则可能因模型冗余导致计算变慢或出错；
状态检查：计算后一定要查GetStatus()，如果返回0（失败），大概率是输入模型有问题（比如法向量缺失、单元格损坏），可以开启CheckInput排查。
法向量检查:非闭合面容易出现 “法向量缺失 / 反向”“三角形方向混乱”，导致交线计算方向错误。需要强制开启CheckInput和CheckMesh参数：
