vtkFeatureEdges注解

vtkFeatureEdges

---

1. 类接口作用

vtkFeatureEdges 是 VTK 中的一个过滤器类，继承自 vtkPolyDataAlgorithm，主要用于从输入的多边形网格数据（vtkPolyData）中提取特征边。特征边包括：
1)边界(boundary)，只被一个多边形使用的边，或者直线单元；
2)非流行(non-manifold)，被三个以上的多边形共用的边；
3)特征边(feature edges)，被两个三角形使用且二面角大于特征角的边；
4)流行边(manifold edges)，只被两个多边形使用的边。

该类通过计算网格的法线或拓扑关系来识别这些特征，输出为一个新的 vtkPolyData 对象，仅包含提取的边数据（表示为线单元）。核心接口方法包括：

• SetInputConnection(vtkAlgorithmOutput*): 设置输入数据连接。
• GetOutput(): 获取输出数据。
• SetFeatureAngle(double): 设置特征角阈值（单位：度），默认为 30 度。
• SetBoundaryEdges(bool): 控制是否提取边界边，默认为 true。
• SetNonManifoldEdges(bool): 控制是否提取非流形边，默认为 true。
• SetManifoldEdges(bool): 控制是否提取流形边（通常不常用），默认为 false。
• SetColoring(bool): 控制输出是否包含颜色属性以区分边类型，默认为 false。

该类在网格处理流程中扮演关键角色，常用于后处理阶段，为可视化或分析提供特征信息。

2. 基本应用场景说明

vtkFeatureEdges 在多种场景中应用广泛，尤其适合需要识别网格关键特征的场景：

• CAD 模型边界提取：在工程可视化中，提取 CAD 模型的物理边界线，用于生成轮廓或导出为 2D 图纸。例如，从 STL 文件导入的网格中提取边界边。
• 网格分割与修复：在网格处理中，识别非流形边或特征角，辅助分割模型（如将复杂物体分成多个部分）或检测网格缺陷（如孔洞或自交）。
• 科学可视化：在流体动力学或结构分析中，提取流场或应力集中的特征边，用于突出显示关键区域（如涡旋边缘或裂缝位置）。

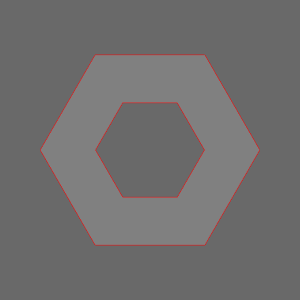

• 网格边界提取：可用于三角网剖分后，提取网格外边界线。

一个基本应用示例：从球体网格中提取边界边。以下是 Python 代码示例（基于 VTK 9）：

import vtk

# 创建输入网格（球体）
sphere = vtk.vtkSphereSource()
sphere.SetThetaResolution(30)
sphere.SetPhiResolution(30)
sphere.Update()

# 创建特征边提取器
feature_edges = vtk.vtkFeatureEdges()
feature_edges.SetInputConnection(sphere.GetOutputPort(
