DMA案例 外设到内存搬运

DMA案例 外设到内存搬运

需求
使用DMA的方式将串口接收缓存寄存器的值搬运到内存中，同时闪烁LED1。

CubeMX配置

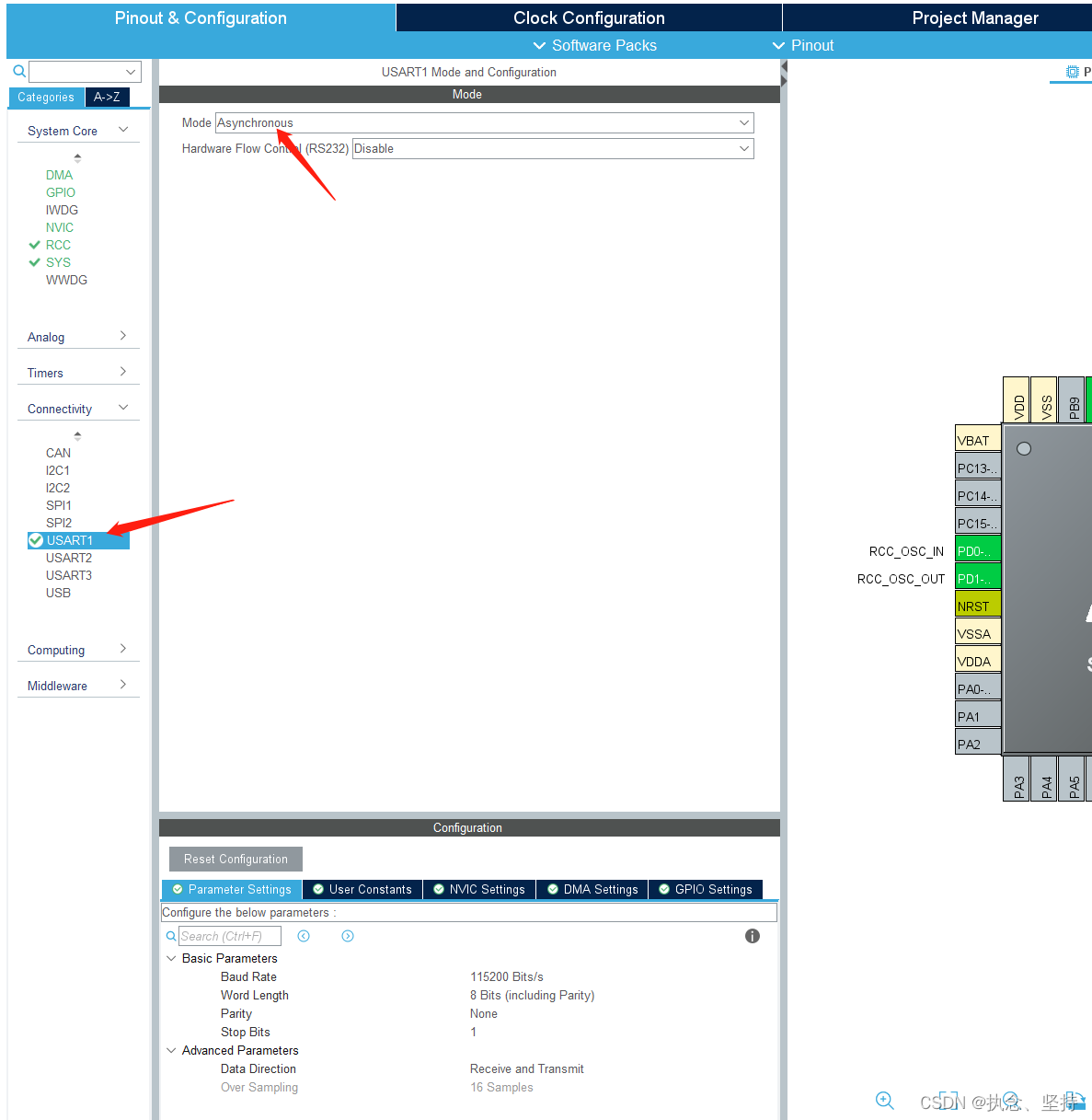

串口配置

DMA配置

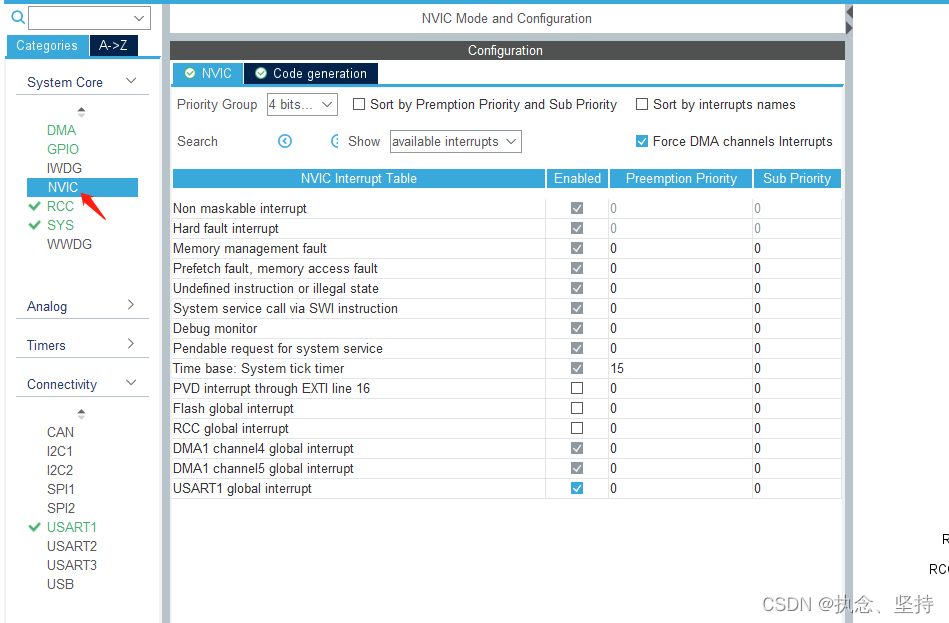

串口中断配置

用到的库函数

1. __HAL_UART_ENABLE

#define __HAL_UART_ENABLE_IT(
	__HANDLE__,   // 参数一
	__INTERRUPT__ // 参数二
)   ((((__INTERRUPT__) >> 28U) == UART_CR1_REG_INDEX)?
((__HANDLE__)->Instance->CR1 |= ((__INTERRUPT__) & UART_IT_MASK)): \
(((__INTERRUPT__) >> 28U) == UART_CR2_REG_INDEX)?
((__HANDLE__)->Instance->CR2 |= ((__INTERRUPT__) & UART_IT_MASK)): \
((__HANDLE__)->Instance->CR3 |= ((__INTERRUPT__) & UART_IT_MASK)))

参数一：HANDLE， 串口句柄
参数二：INTERRUPT 需要使能的中断
返回值： 无

2. HAL_UART_Receive_DMA

HAL_StatusTypeDef HAL_UART_Receive_DMA(
	UART_HandleTypeDef *huart,  // 参数一
	uint8_t *pData,   // 参数二
	uint16_t Size   // 参数三
)

参数一：UART_HandleTypeDef *huart 串口句柄
参数二：uint8_t *pData 接收缓存首地址
参数三：uint16_t Size 接收缓存长度
返回值：HAL_StatusTypeDef，HAL状态（OK，busy，ERROR，TIMEOUT）

3. __HAL_UART_GET_FLAG

#define __HAL_UART_GET_FLAG(
	__HANDLE__,   // 参数一
	__FLAG__   // 参数二
) (((__HANDLE__)->Instance->SR  & (__FLAG__)) == (__FLAG__))

参数一：HANDLE 串口句柄
参数二：FLAG 需要查看的FLAG
返回值：FLAG的值

4. __HAL_UART_CLEAR_IDLEFLAG

#define __HAL_UART_CLEAR_IDLEFLAG(
	__HANDLE__   // 参数一
) __HAL_UART_CLEAR_PEFLAG(__HANDLE__)

参数一：HANDLE 串口句柄
返回值：无

5. HAL_UART_DMAStop

HAL_StatusTypeDef HAL_UART_DMAStop(
	UART_HandleTypeDef *huart
)

参数一：UART_HandleTypeDef *huart 串口句柄
返回值：HAL_StatusTypeDef，HAL状态（OK，busy，ERROR，TIMEOUT）

6. __HAL_DMA_GET_COUNTER

#define __HAL_DMA_GET_COUNTER(
	__HANDLE__    // 参数一
) ((__HANDLE__)->Instance->CNDTR)

参数一：HANDLE 串口句柄
返回值：未传输数据的大小

代码实现

如何判断串口接收是否完成？如何知道串口收到数据的长度？

使用串口空闲中断（IDLE）！

• 串口空闲时，触发空闲中断；
• 空闲中断标志位由硬件置1，软件清零

利用串口空闲中断，可以用如下流程实现DMA控制的任意长数据接收；
1. 使能IDLE空闲中断；
2. 使能DMA接收中断；
3. 收到串口接收中断，DMA不断传输数据到缓冲区；
4. 一帧数据接收完毕，串口暂时空闲，触发串口空闲中断；
5. 在中断服务函数中，清除中断标志位，关闭DMA传输（防止干扰）；
6. 计算刚才收到了多少个字节的数据。
7. 处理缓冲区数据，开启DMA传输，开始下一帧接收。

// main.c
#define BUF_SIZE 100
// 使能IDLE空闲中断
__HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);

// 使能DMA接收中断
HAL_UART_Receive_DMA(&huart1, rcvBuf, BUF_SIZE);

while (1)
{
  /* USER CODE END WHILE */
	HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_8);
	HAL_Delay(300);
  /* USER CODE BEGIN 3 */
}

// main.h
/* USER CODE BEGIN EM */

#define BUF_SIZE 100

/* USER CODE END EM */

// stm32f1xx_it.c

extern uint8_t rcvBuf[BUF_SIZE];
extern uint8_t rcvLen;
void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */

  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */

	if(__HAL_UART_GET_FLAG(&huart1, UART_FLAG_IDLE) == SET){ // 判断IDLE标志位是否被置位
		// 清除标志位
		__HAL_UART_CLEAR_IDLEFLAG(&huart1);

		// 停止DMA传输，防止干扰
		HAL_UART_DMAStop(&huart1);
		uint8_t temp = __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);

		// 计算数据长度
		rcvLen = BUF_SIZE - temp;

		//发送数据
		HAL_UART_Transmit_DMA(&huart1, rcvBuf, rcvLen);

		//开启DMA
		HAL_UART_Receive_DMA(&huart1, rcvBuf, BUF_SIZE);
	}

  /* USER CODE END USART1_IRQn 1 */
}
