文章讲述了如何在STM32微控制器中设置一个独立看门狗，溢出时间为1秒，使用PA0引脚连接的按键1进行喂狗操作。通过设置PSC为64和RLR为625来确定计数器的溢出时间。在无限循环中，当检测到KEY1低电平时，调用HAL_IWDG_Refresh函数刷新看门狗计数器，并在每个循环中加入50毫秒的延时。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

需求：

开启独立看门狗，溢出时间为1秒，使用按键1进行喂狗。

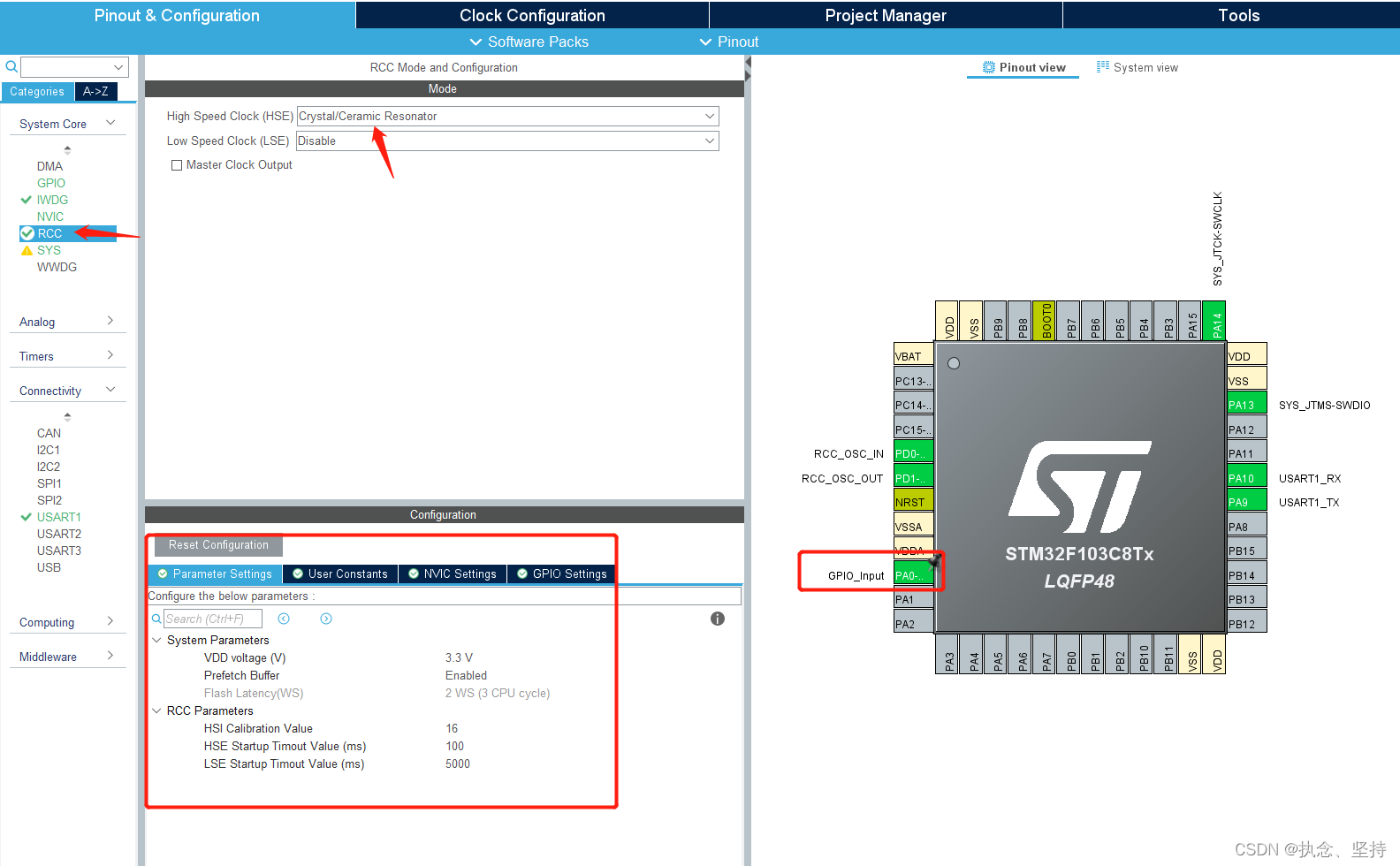

硬件接线：

KEY1 – PA0
UART1 – PA9/PA10

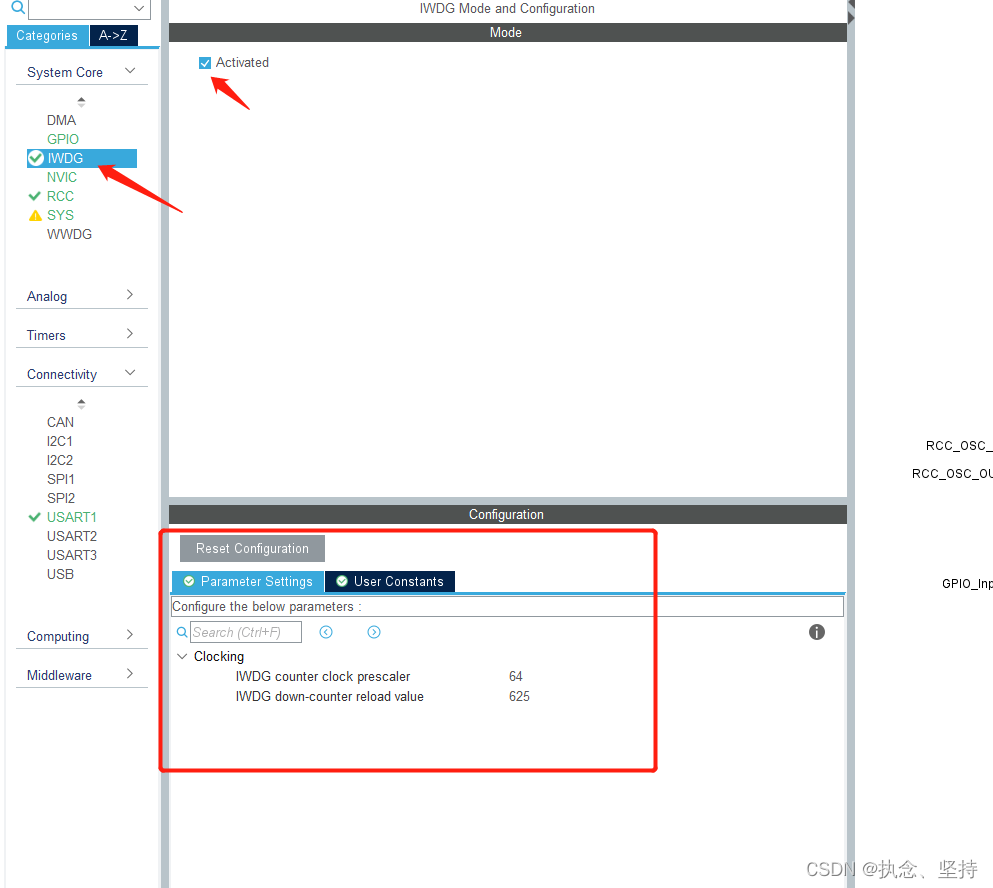

溢出时间计算：

PSC=64，RLR=625
在这里插入图片描述

代码如下：

// main
HAL_UART_Transmit(&huart1, (unsigned char *)"程序启动...\r\n", strlen("程序启动...\r\n"), 100);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET){
			HAL_IWDG_Refresh(&hiwdg);
		}
		HAL_Delay(50);
    /* USER CODE BEGIN 3 */
  }
