GPIO是通用输入输出端口，常用于STM32芯片与外部设备交互。通过控制GPIO引脚电平，实现通讯和控制功能。引脚命名如PA0,PB1等，部分特殊引脚不可用作IO。推挽输出能输出高低电平，而开漏输出需外接上拉电阻才能输出高电平。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

什么是GPIO

GPIO是通用输入输出的端口的简称，简单来说就是STM32可控制的引脚STM32芯片的GPIO引脚与外部设备连接起来，从而实现与外部通讯、控制及数据采集的功能。
简单来说，我们可以控制GPIO引脚的电平变化，达到我们的各种目的。

命名规则

组编号+引脚编号
组编号：GPIOA, GPIOB, GPIOC, GPIOD … GPIOG
引脚编号：0，1，2，3，4…15
组合起来：
PA0, PA1, PA2 … PA15
PB0, PB1, PB2 … PB15
PC0, PC1, PC2 … PC15
有一些特殊功能的引脚是不能用作IO的。

内部框架图

在这里插入图片描述

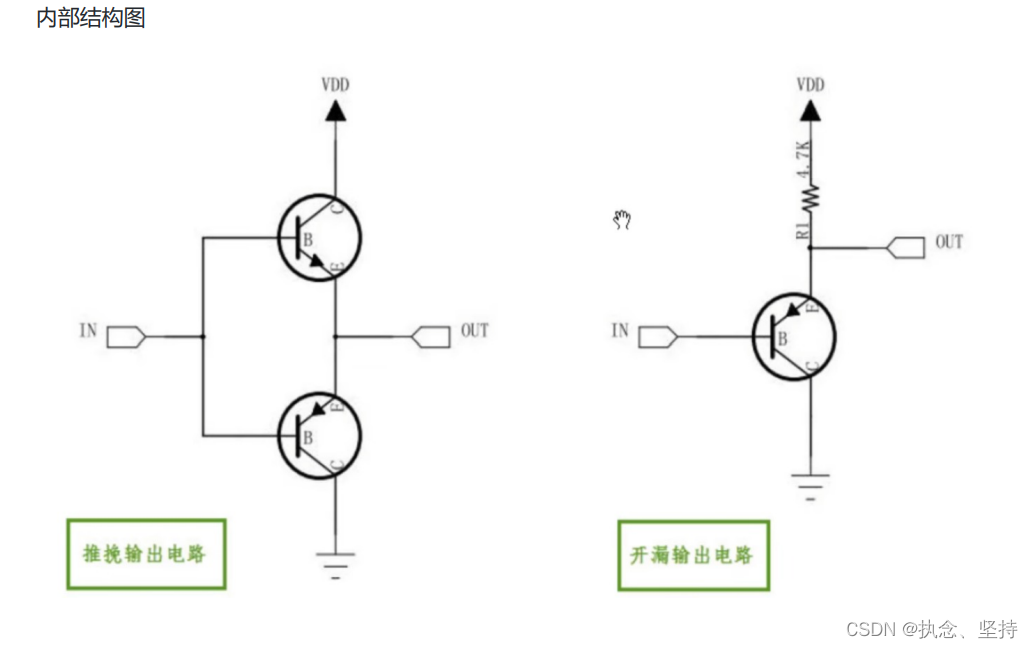

推挽输出与开漏输出

在这里插入图片描述
推挽输出：可以真正的输出高电平和低电平
开漏输出：开漏输出无法真正的输出高电平，即高电平时没有驱动能力，需要借助外部上拉电阻完成对外驱动
