【opencv】教程代码 —TrackingMotion 角点检测

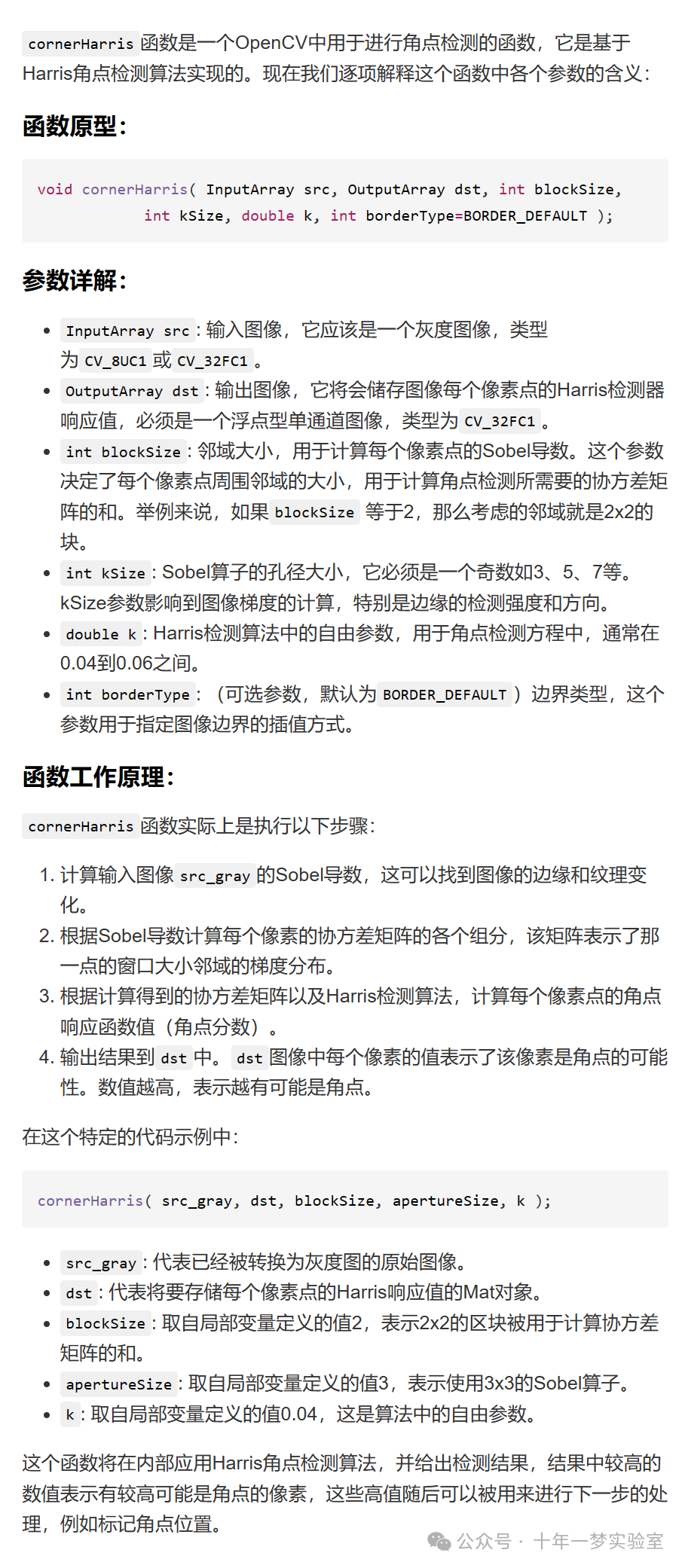

• 角点检测

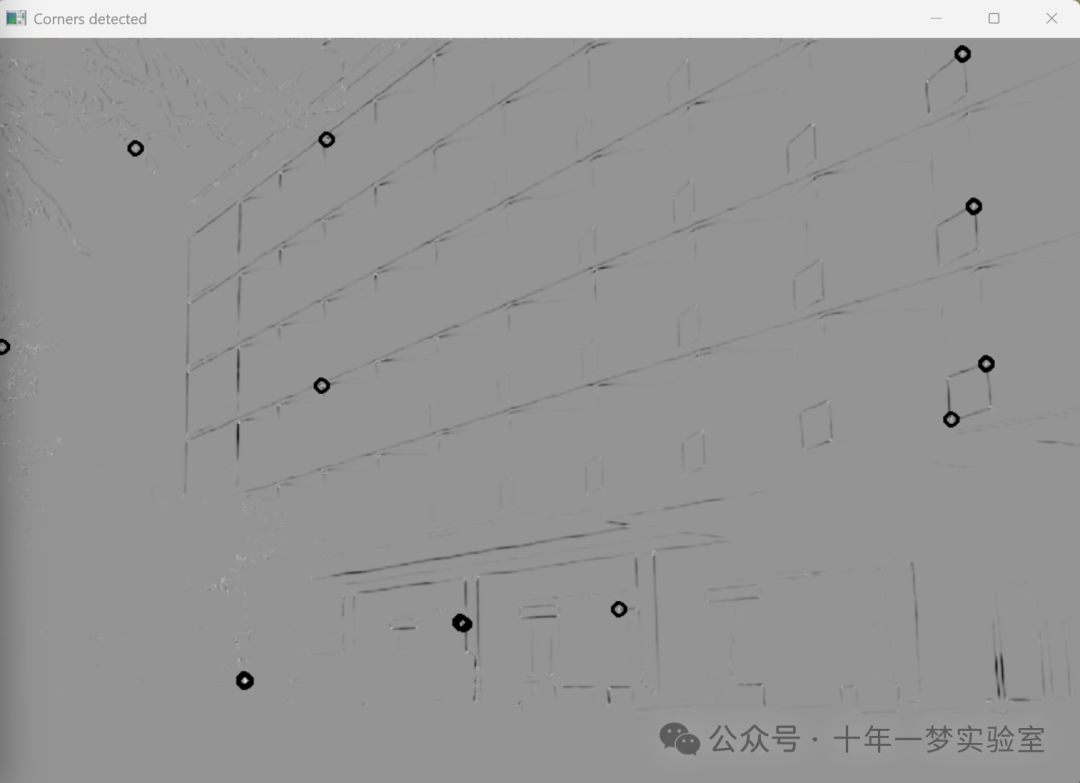

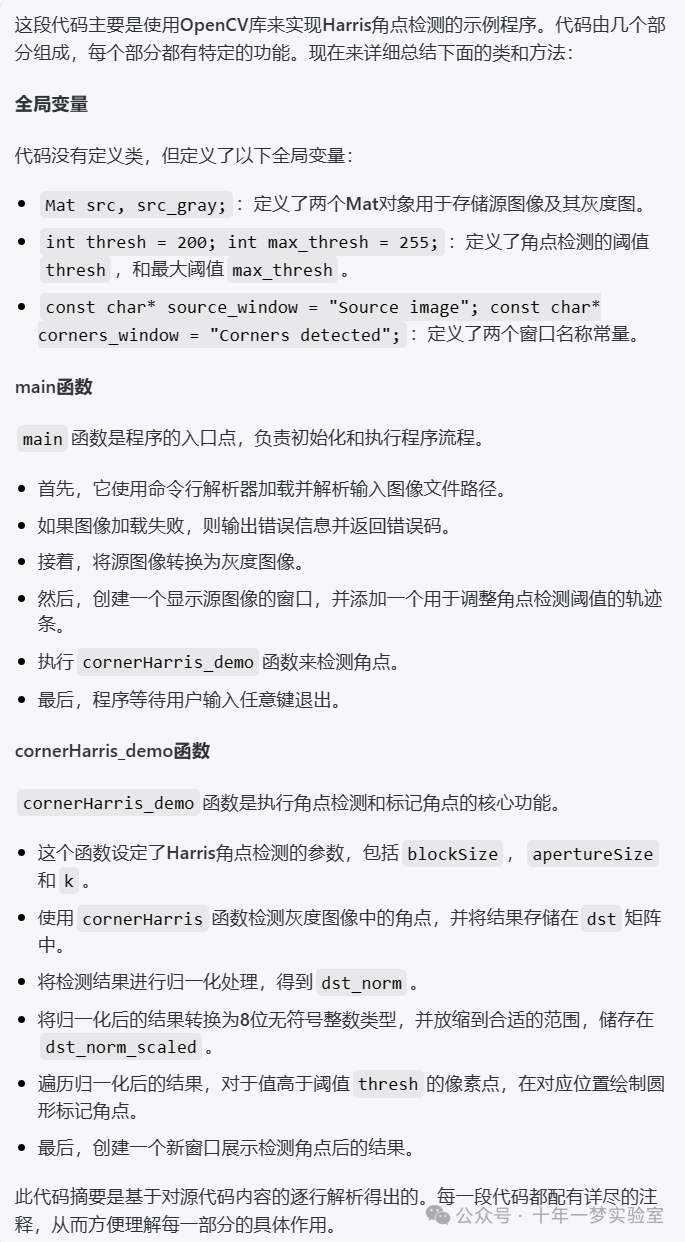

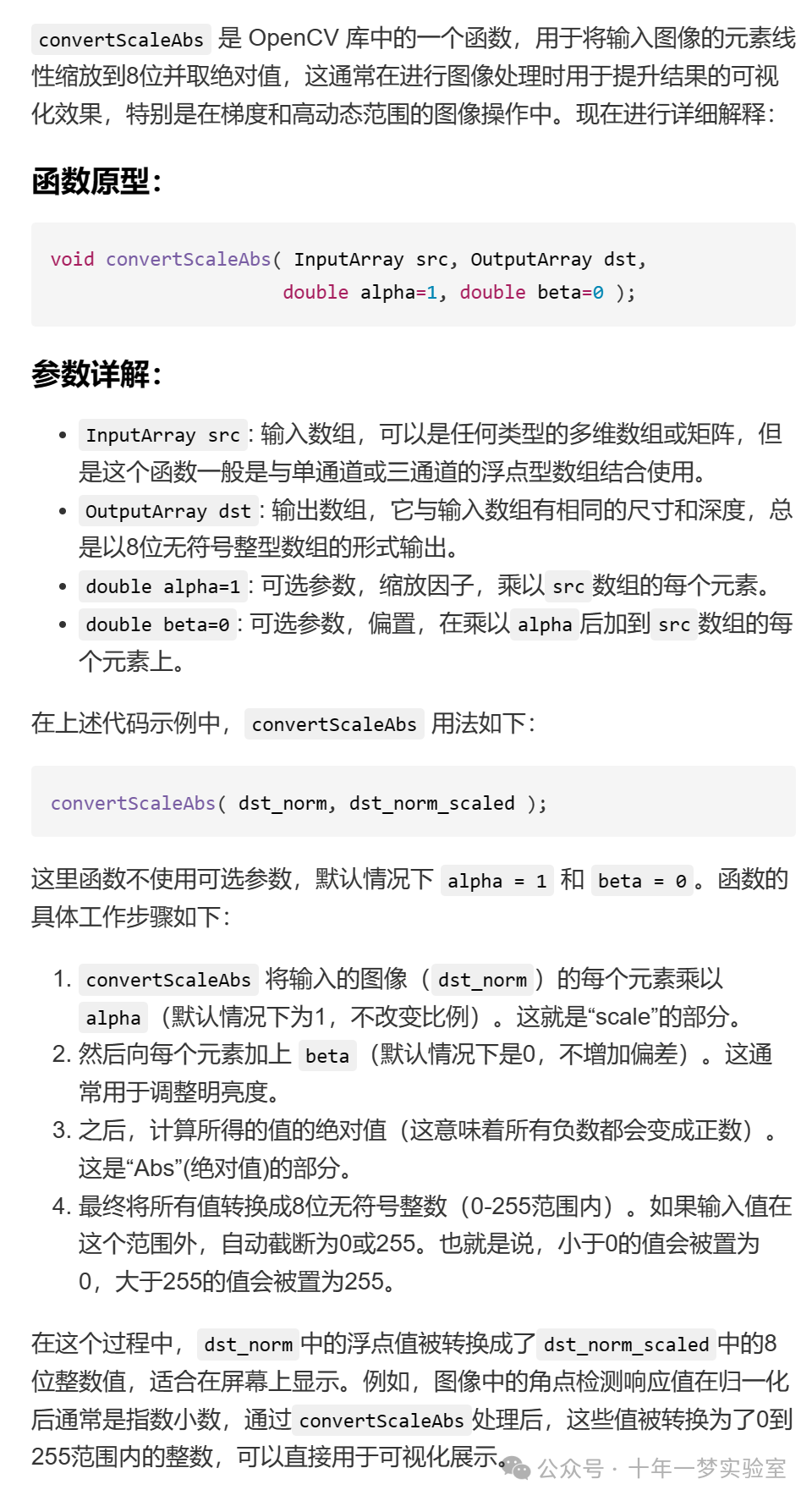

• 执行角点检测并在可能的角点周围画一个圆

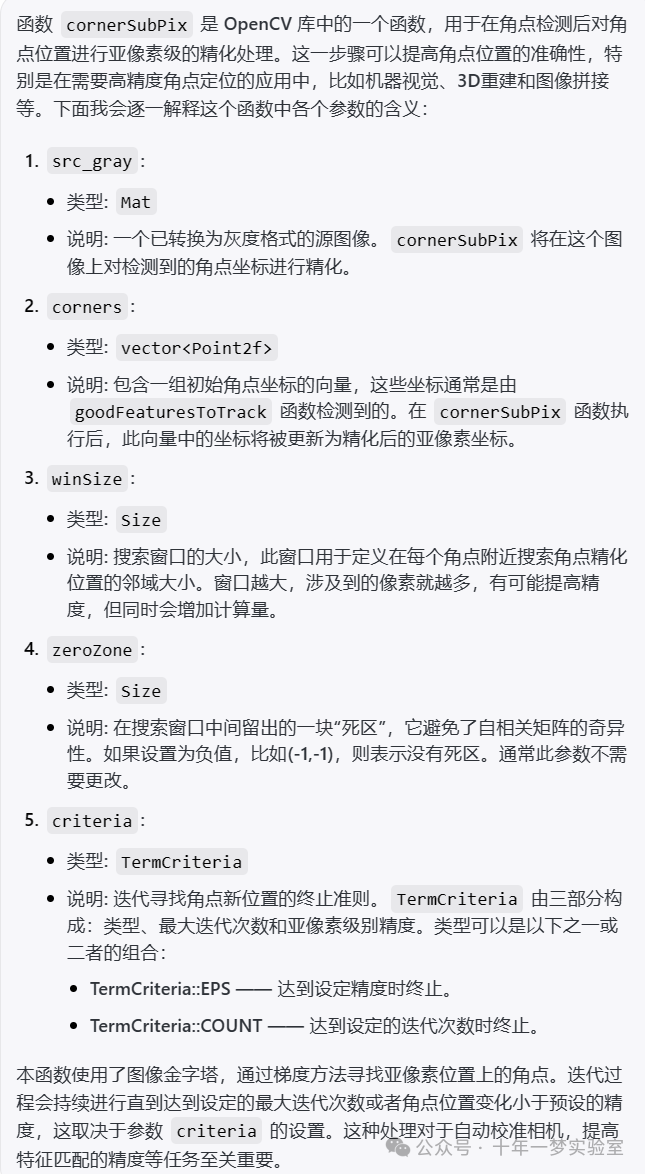

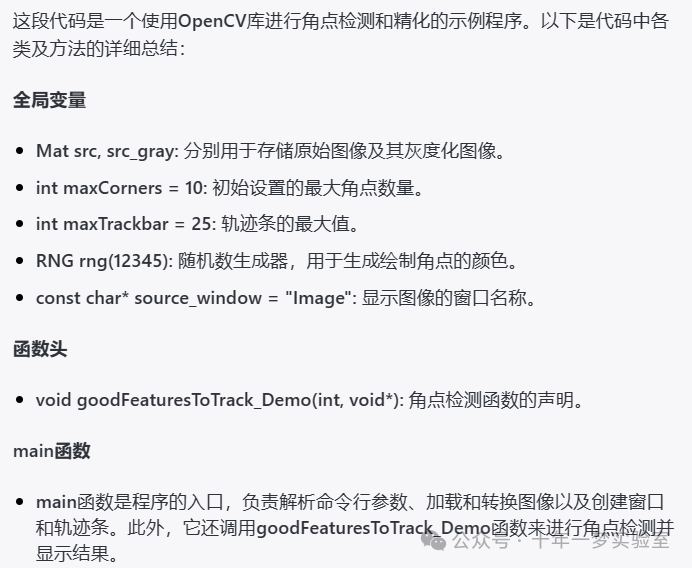

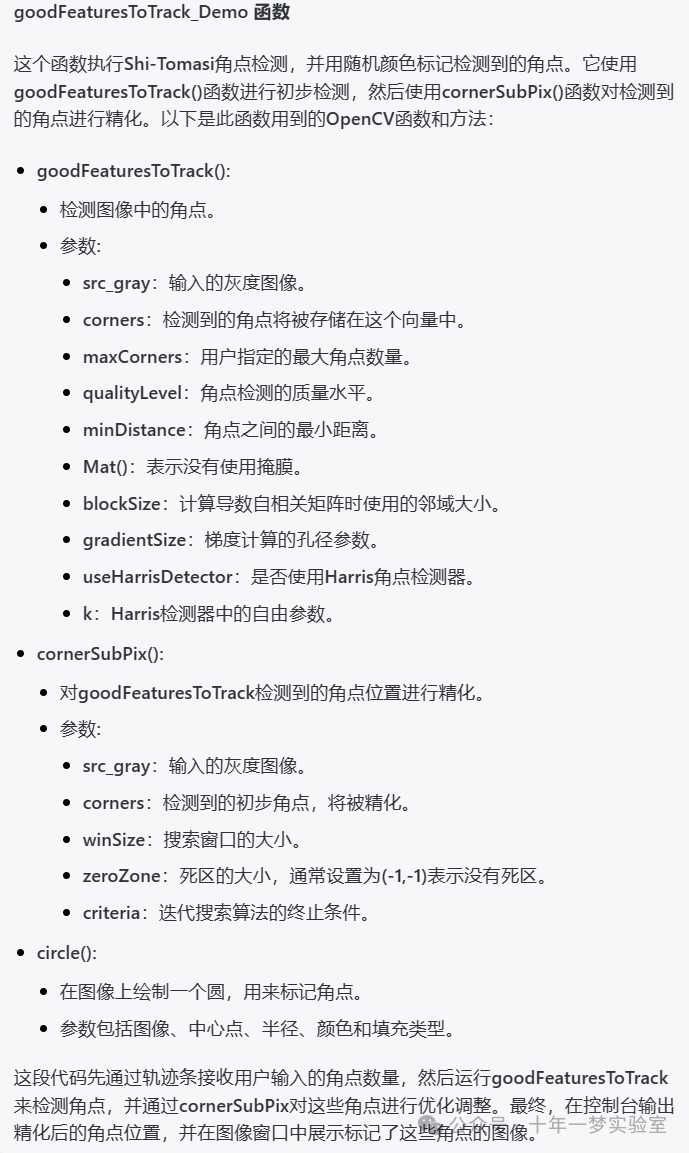

• 对图像中的角点位置进行检测和细化

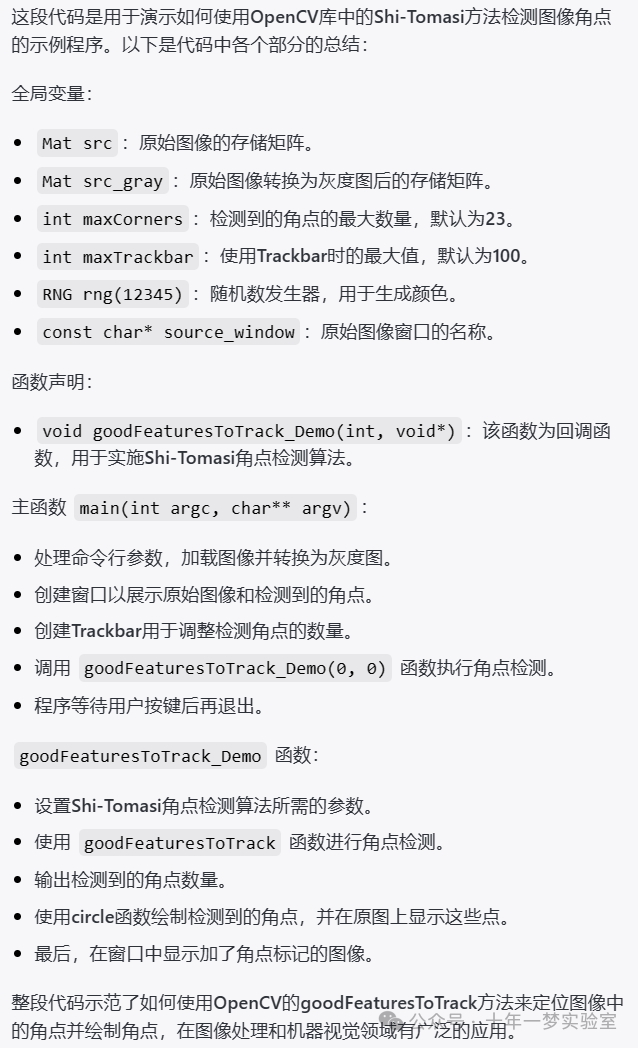

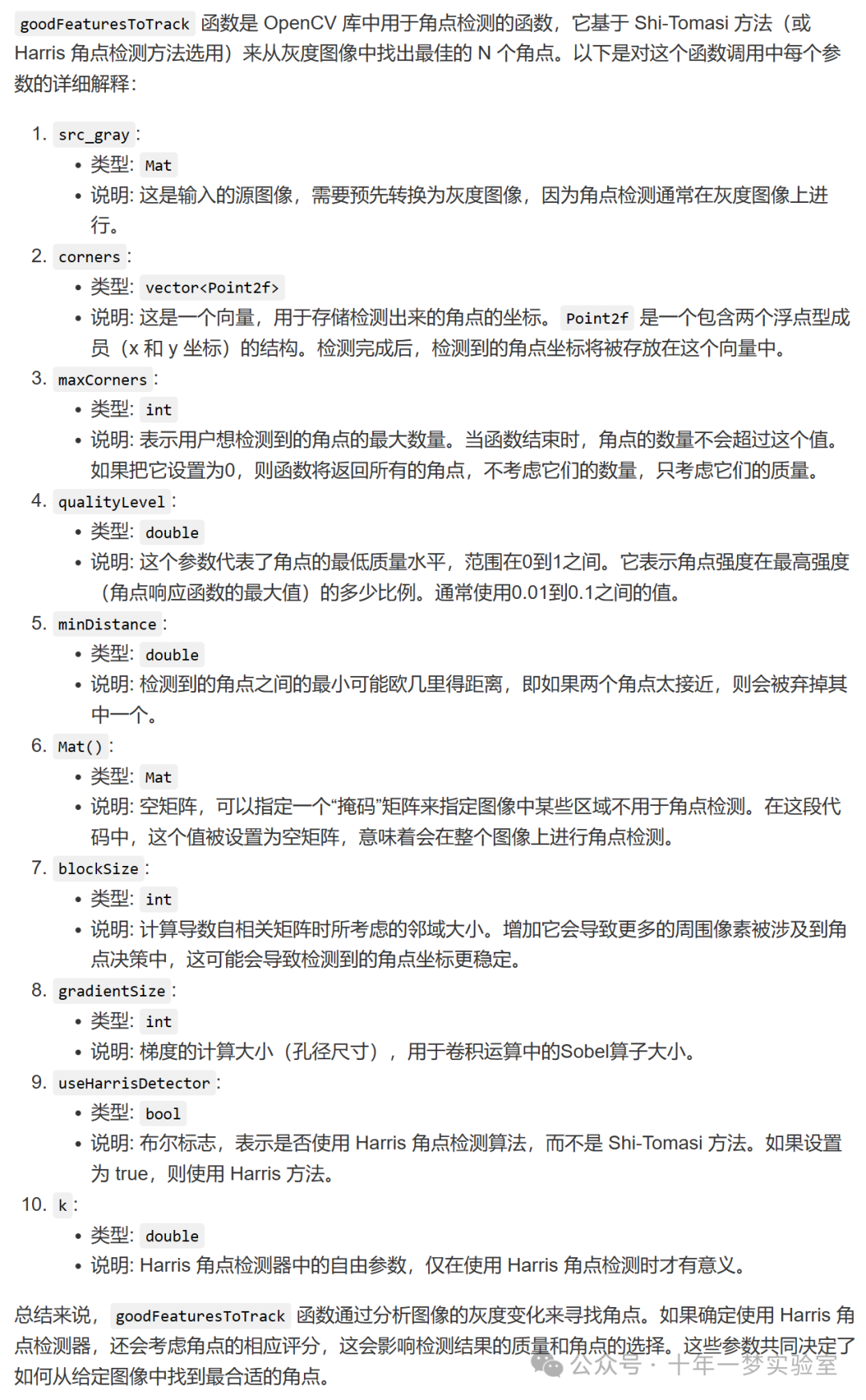

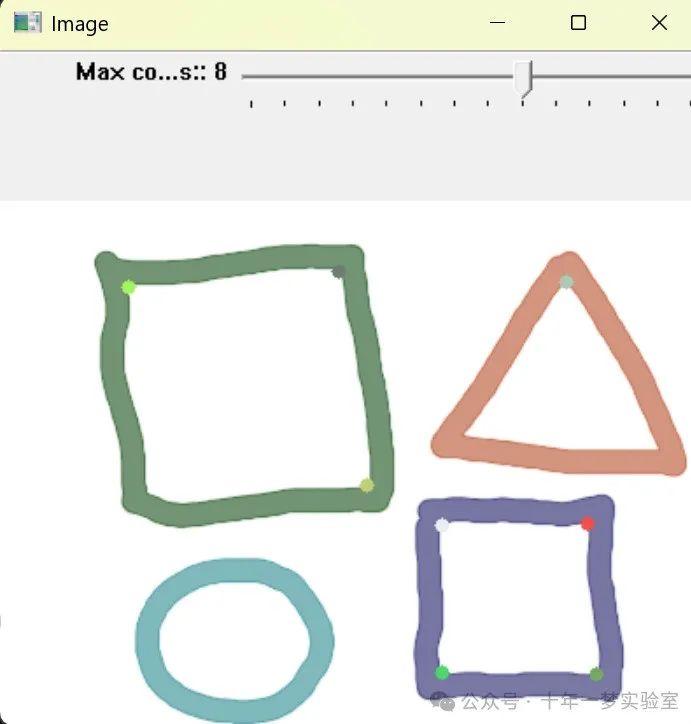

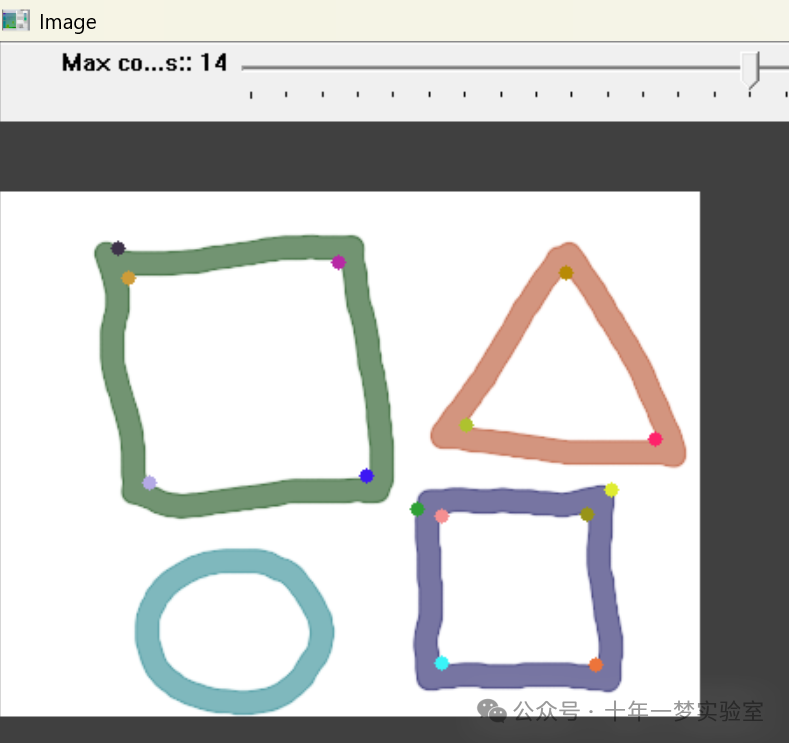

• Shi-Tomasi方法检测图像角点

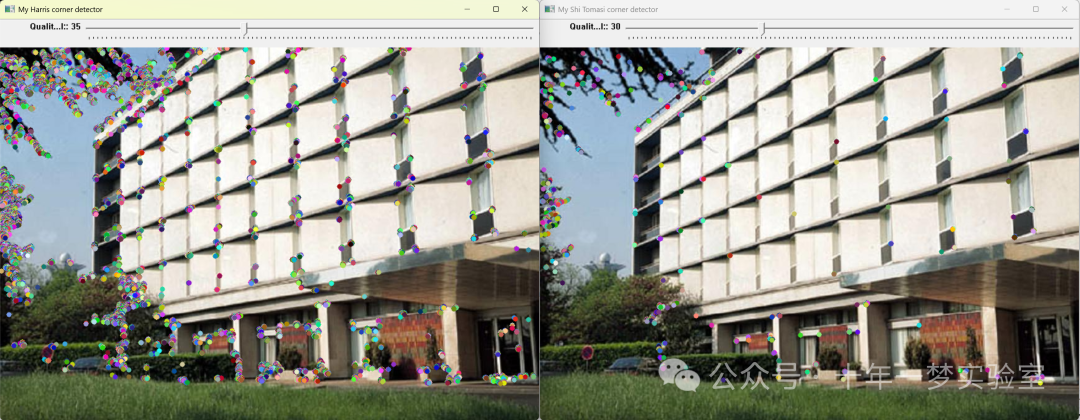

1. cornerDetector_Demo.cpp 角点检测

/**
 * @function cornerDetector_Demo.cpp
 * @brief Demo code for detecting corners using OpenCV built-in functions
 * 使用 OpenCV 内置函数进行角点检测的示例代码
 * @author OpenCV team
 */


#include "opencv2/highgui.hpp" // 包含OpenCV图形界面高级操作的头文件
#include "opencv2/imgproc.hpp" // 包含OpenCV图像处理的头文件
#include <iostream> // 包含标准输入输出流的头文件


using namespace cv; // 使用cv命名空间
using namespace std; // 使用std命名空间


/// 全局变量定义
Mat src, src_gray; // 原图和转换为灰度图的图像
Mat myHarris_dst, myHarris_copy, Mc; // Harris算法结果、副本和M矩阵

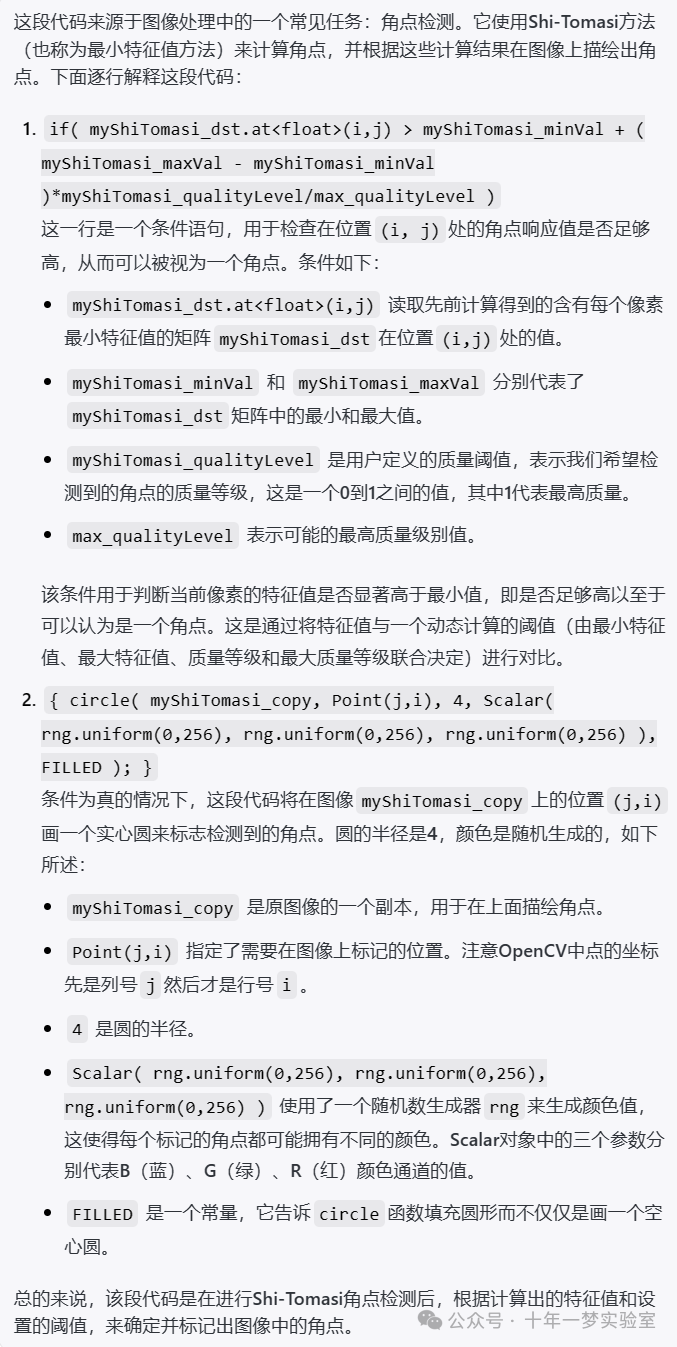

Mat myShiTomasi_dst, myShiTomasi_copy; // Shi-Tomasi算法结果和副本


int myShiTomasi_qualityLevel = 50; // Shi-Tomasi算法质量等级
int myHarris_qualityLevel = 50; // Harris算法质量等级
int max_qualityLevel = 100; // 最大质量等级


double myHarris_minVal, myHarris_maxVal; // Harris算法最小和最大值
double myShiTomasi_minVal, myShiTomasi_maxVal; // Shi-Tomasi算法最小和最大值


RNG rng(12345); // 随机数生成器，用于产生颜色


const char* myHarris_window = "My Harris corner detector"; // Harris检测器窗口名称
const char* myShiTomasi_window = "My Shi Tomasi corner detector"; // Shi-Tomasi检测器窗口名称


/// 函数头定义
void myShiTomasi_function( int, void* ); // Shi-Tomasi算法函数
void myHarris_function( int, void* ); // Harris算法函数


/**
 * @function main
 */
int main( int argc, char** argv )
{
    /// 加载源图像并将其转换为灰度图

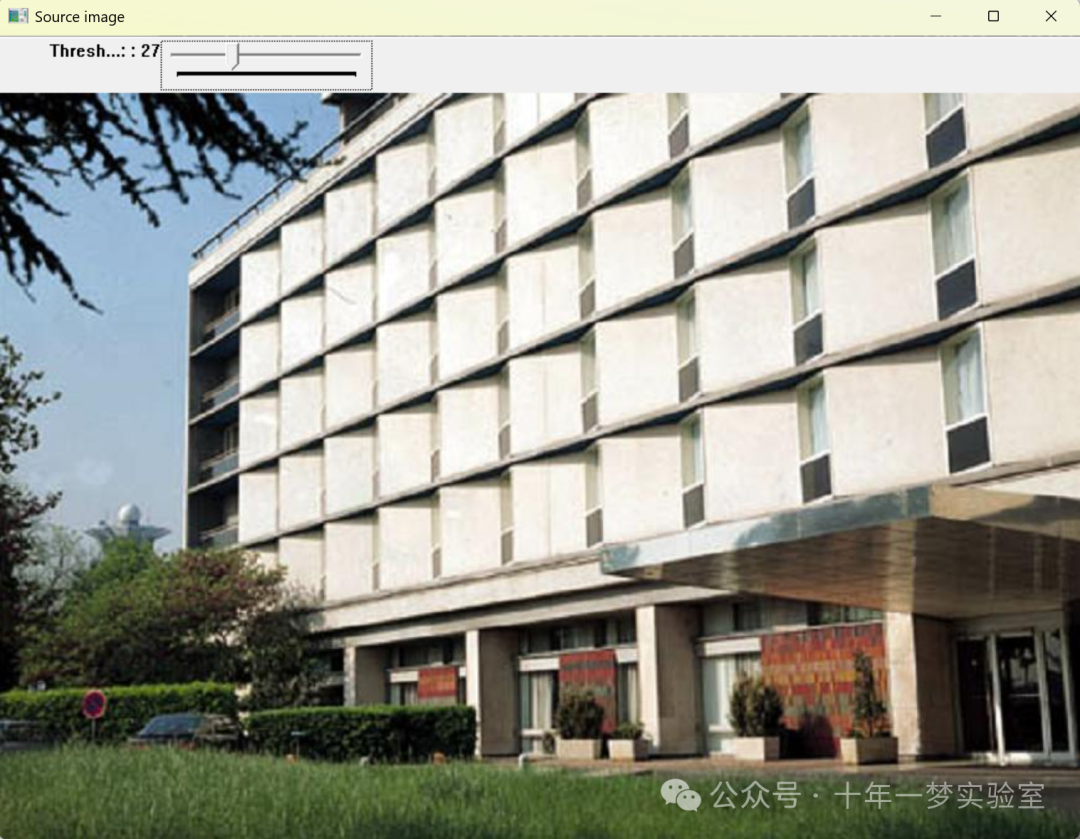

    CommandLineParser parser( argc, argv, "{@input | building.jpg | input image}" );
    src = imread( samples::findFile( parser.get<String>( "@input" ) ) );
    if ( src.empty() )
    {
        cout << "Could not open or find the image!\n" << endl;
        cout << "Usage: " << argv[0] << " <Input image>" << endl;
        return -1;
    }
    cvtColor( src, src_gray, COLOR_BGR2GRAY );


    /// 设置一些参数
    int blockSize = 3, apertureSize = 3; // 定义Harris矩阵和Shi-Tomasi矩阵的块大小和孔径大小

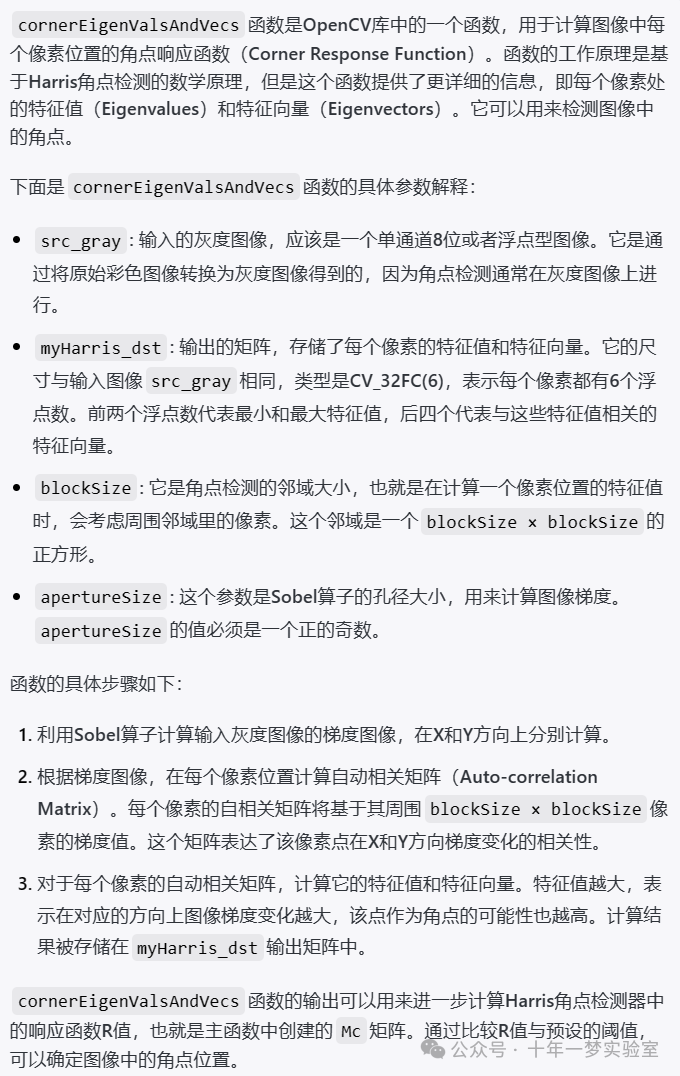

    /// 使用cornerEigenValsAndVecs计算Harris矩阵
    cornerEigenValsAndVecs( src_gray, myHarris_dst, blockSize, apertureSize );

    /* 计算 Harris 响应函数Mc */
    Mc = Mat( src_gray.size(), CV_32FC1 ); // 初始化Mc矩阵，大小与灰度图一致
    for( int i = 0; i < src_gray.rows; i++ ) // 遍历图像的每一行
    {
        for( int j = 0; j < src_gray.cols; j++ ) // 遍历图像的每一列
        {
            float lambda_1 = myHarris_dst.at<Vec6f>(i, j)[0]; // 获取第一个特征值lambda_1
            float lambda_2 = myHarris_dst.at<Vec6f>(i, j)[1]; // 获取第二个特征值lambda_2

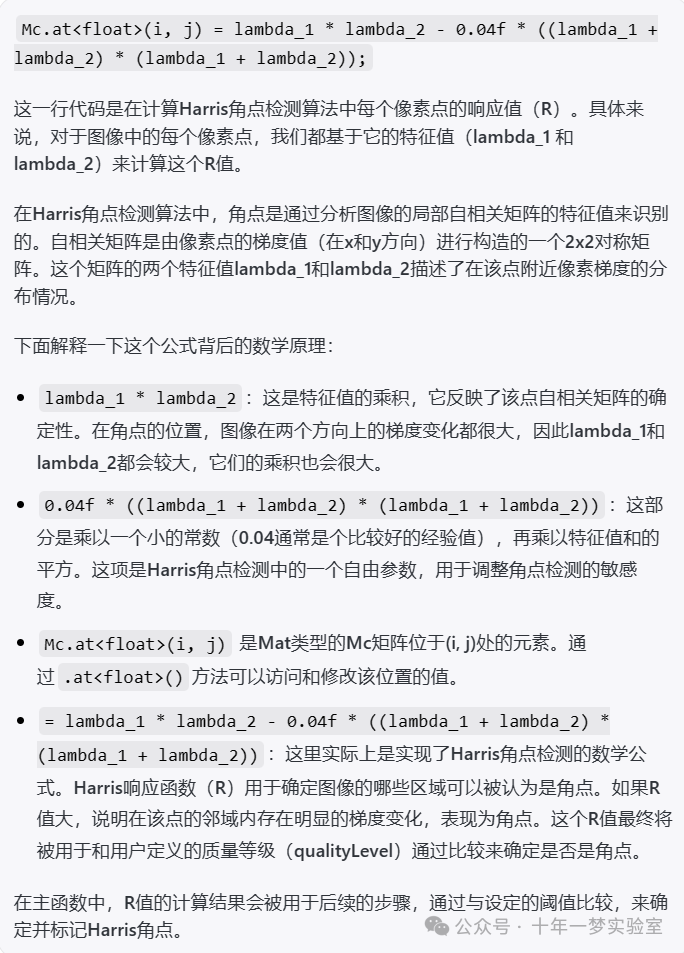

            Mc.at<float>(i, j) = lambda_1*lambda_2 - 0.04f * ((lambda_1 + lambda_2) * (lambda_1 + lambda_2)); // 计算Mc中每个像素的Harris响应值
        }
    }

    minMaxLoc( Mc, &myHarris_minVal, &myHarris_maxVal ); // 寻找Mc中的最小值和最大值

    /* 创建窗口和滑动条 */
    namedWindow( myHarris_window ); // 创建一个名为"My Harris corner detector"的窗口
    createTrackbar( "Quality Level:", myHarris_window, &myHarris_qualityLevel, max_qualityLevel, myHarris_function ); // 创建一个滑动条以调整Harris检测器的质量等级
    myHarris_function( 0, 0 ); // 调用Harris检测器函数

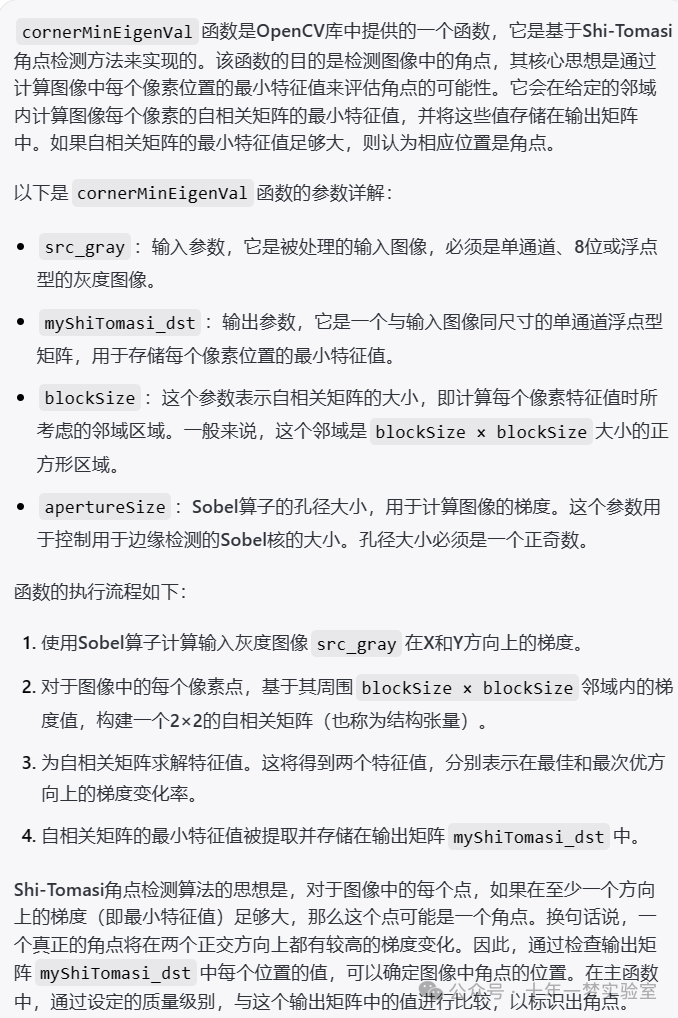

    /// 使用cornerMinEigenVal计算Shi-Tomasi矩阵
    cornerMinEigenVal( src_gray, myShiTomasi_dst, blockSize, apertureSize ); // 直接计算灰度图的Shi-Tomasi响应值

    minMaxLoc( myShiTomasi_dst, &myShiTomasi_minVal, &myShiTomasi_maxVal ); // 寻找Shi-Tomasi响应值矩阵中的最小值和最大值

    /* 创建窗口和滑动条 */
    namedWindow( myShiTomasi_window ); // 创建一个名为"My Shi Tomasi corner detector"的窗口
    createTrackbar( "Quality Level:", myShiTomasi_window, &myShiTomasi_qualityLevel, max_qualityLevel, myShiToma
