通过MATLAB控制E4438C等类型的信号源输出特定的信号

目录

1.E4438C概述

1.1基本信息

1.2 信号生成能力

1.3 基带生成功能

2.通过MATLAB控制E4438C


      E4438C 是一款高性能的矢量信号发生器,主要用于产生各种类型的射频(RF)信号,如正弦波、方波、脉冲等,以及调制信号、数字调制信号等。它在通信、无线电测试、RF设备校准等领域得到广泛应用。

1.E4438C概述

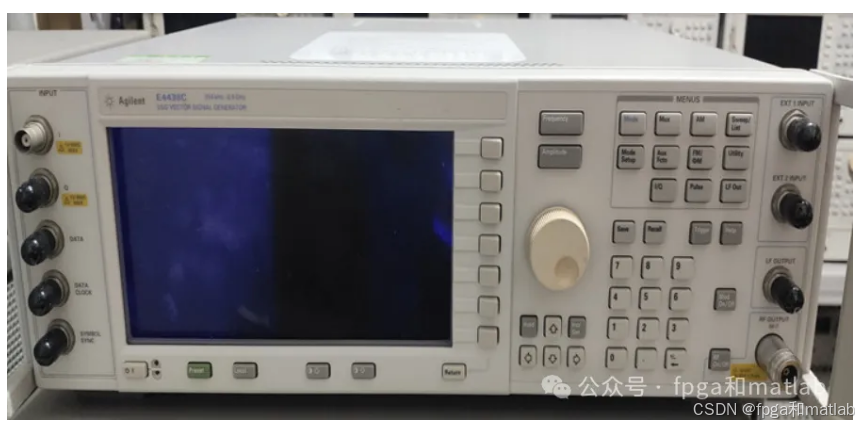

E4438C 是一款高性能的矢量信号发生器,以下是其详细介绍:

1.1基本信息

E4438C 在测试测量领域具有较高的知名度和技术实力,其产品质量和性能备受认可。

外观与重量:外观设计较为紧凑,方便在实验室或测试现场使用。重量相对较轻,一般小于 23 千克(不同配置可能略有差异)。

尺寸:通常尺寸为 133×426×432 毫米(5.25×16.8×17 英寸),这种尺寸设计使其在空间有限的环境中也能方便安置。

1.2 信号生成能力

模拟调制:支持 AM(调幅)、FM(调频)、ØM(调相)和脉冲调制等常见的模拟调制方式,可用于模拟传统的无线通信信号。

数字调制:具备 ASK(幅移键控)、FSK(频移键控)、MSK(最小频移键控)、PSK(相移键控)、QAM(正交幅度调制)等多种数字调制方式,能够满足现代数字通信系统的测试需求。

频率范围:频率覆盖范围宽,可从 250 千赫兹到 1、2、3、4 或 6 吉赫兹,能够满足多种不同频率的测试需求,适用于不同的无线通信标准和应用场景。

输出功率:具有较高的输出功率,可达 +17 分贝毫瓦,能够保证信号的强度和覆盖范围,在对信号功率要求较高的测试场景中具有优势。

相位噪声:在 1 吉赫兹频率和 20 千赫兹频偏时,相位噪声小于 -134 分贝每赫兹(典型值),低相位噪声可以确保生成的信号具有较高的稳定性和准确性,对于对信号质量要求较高的测试非常重要。

1.3 基带生成功能

内置基带发生器:配备 80MHz 双模内置基带发生器,可生成任意波形和实时 I/Q(同相 / 正交)信号,为用户提供了灵活的信号创建能力,方便进行各种复杂信号的模拟和测试。

存储能力:拥有 64MSa(兆采样)回放内存和 1GSa(吉采样)存储器,支持长时间的波形回放和存储,用户可以存储大量的自定义波形或标准测试波形,以便后续使用。

E4438C信号源是一款多功能、高性能的仪器,适用于广泛的无线通信和RF测试应用。它的灵活性和可靠性使其成为工程师和研究人员在RF领域进行信号生成和测试的重要工具。注意,本信息基于截至2021年9月的情报,实际产品特性可能有所变化。

2.通过MATLAB控制E4438C

由于在实际项目中,我们需要随时调整发送信号的某些参数,如噪声,频偏,幅度等,在测试解调端,我们往往E4438C作为信号源来测试。 基于E4438C信号发生器,可以通过MATLAB控制信号发生器产生所学要的信号源。其基本控制语句如下所示:

io = agt_newconnection('tcpip','172.18.130.112');

上述代码的基本流程是首先设置E4438C的IP地址,这个地址和PC地址只差1,如上IP地址为172.18.130.112,那么PC的IP地址设置为172.18.130.113即可。

[status, status_description,query_result] = agt_query(io,'*idn?');
[status, status_description] = agt_sendcommand(io, 'SOURce:FREQuency 30000000');[status, status_description] = agt_sendcommand(io, 'POWer 0');

然后设置中频信号的频点,这里30000000表示中频信号的频点为30Mhz。sampclk = 55e6;

[status, status_description]= agt_waveformload(io, channel_data2 ,'pulse', sampclk, 'play', 'no_normscale');

然后设置信号的采样率sampclk。

[status, status_description ] = agt_sendcommand( io, 'OUTPut:STATe ON' )

最后控制中频信号输出。

以上步骤仅为一个基本的示例,实际应用中可能需要根据具体的信号源型号和需求进行调整。同时,不同的通信接口和仪器控制工具箱可能有不同的函数和语法,但基本的原理是相似的。

       可以通过MATLAB控制E4438C的方法产生各种所需要的中频信号,并添加信号的噪声,频偏,幅度等参数变化,这有利于系统接收机的快速测试。
