引言：UWB 技术与 PX4 飞控的 “精准联姻”

在无人机应用中，定位精度直接决定任务成败 —— 从室内仓储巡检的厘米级路径跟踪，到室外编队飞行的协同避障，再到农业植保的精准航线规划，传统 GPS 在室内、遮挡环境下的 “失效” 问题，让超宽带（UWB）技术成为关键补充。UWB 凭借厘米级定位精度、抗多径干扰强、低功耗三大核心优势，可完美填补 GPS / 北斗的覆盖盲区，为 PX4 飞控系统提供全场景定位能力。

PX4 作为开源无人机飞控的 “事实标准”，支持多类型传感器与执行器的灵活集成，但针对主流 UWB 芯片（如 NXP SR150、Qorvo DW3000）的官方适配仍需开发者深入探索。本文聚焦两大核心需求：

NXP Trimension™ SR150 在 PX4 中的兼容实现：从 NuttX 实时操作系统驱动开发，到 PX4 飞控的软件集成与测试；

Qorvo DW3000 在 PX4 中的完整开发流程：涵盖硬件连接、NuttX 驱动适配、PX4 应用层开发与定位数据融合。

全文以 “理论 + 实战” 为核心，用表格简化复杂参数与步骤，既适合新手入门 UWB 与 PX4 的集成逻辑，也为资深开发者提供驱动优化与问题排查的参考方案。

第一部分：基础认知铺垫 ——PX4、NuttX 与 UWB 核心原理

在深入驱动开发前，需先理清三大核心组件的底层逻辑：PX4 飞控的架构、NuttX 的驱动模型、UWB 的定位原理。这部分内容是后续实战的 “地基”，即使是零基础读者也能通过表格化对比快速理解。

1.1 PX4 飞控系统：开源飞控的 “生态骨架”

PX4 并非单一 “硬件” 或 “软件”，而是一套硬件无关的开源飞控生态，支持从微型无人机（如穿越机）到工业级无人机（如多旋翼、固定翼）的全场景适配。其核心价值在于 “模块化设计” 与 “多传感器融合能力”，可轻松集成 GPS、IMU、视觉、UWB 等设备。

1.1.1 PX4 软件架构：四层模块化结构

PX4 软件从底层到上层分为 “驱动层→中间件层→应用层→地面站交互层”，各层职责清晰，且通过uORB 通信协议实现跨层数据交互（uORB 是 PX4 的 “数据总线”，类似 ROS 的 Topic，支持传感器数据、控制指令的实时传输）。

层级	核心功能	关键模块 / 组件	与 UWB 相关的交互点
驱动层	硬件设备的底层控制（如 SPI/I2C 通信、中断）	传感器驱动（imu、gps、uwb）、总线驱动	UWB 芯片的 NuttX 驱动需挂载至此层
中间件层	数据融合、时间同步、参数管理	uORB、传感器融合（EKF2）、参数服务器	UWB 定位数据通过 uORB 发布，供 EKF2 融合
应用层	飞行控制逻辑、任务规划	姿态控制、位置控制、任务调度器	读取 UWB 数据，修正位置控制指令
地面站交互层	固件烧录、参数配置、日志查看	MAVLink 协议、QGroundControl（QGC）	通过 MAVLink 将 UWB 定位精度、状态上传 QGC

表 1-1：PX4 软件四层架构与 UWB 的交互关系

1.1.2 PX4 核心通信协议：uORB—— 飞控的 “数据总线”

uORB 是 PX4 的 “神经中枢”，所有传感器数据（如 IMU 的角速度、UWB 的位置）都需通过 uORB“发布（Publish）”，再由需要该数据的模块 “订阅（Subscribe）”。例如：

UWB 驱动在驱动层 “发布”uwb_position主题；

中间件层的 EKF2 模块 “订阅” 该主题，与 IMU、GPS 数据融合，生成更精准的位置估计；

应用层的位置控制模块 “订阅” 融合后的位置数据，生成电机控制指令。

uORB 的核心优势是 “低延迟”（实时性≤1ms）与 “轻量化”（仅占用少量内存），完全适配无人机对实时控制的需求。

1.1.3 PX4 硬件适配：主流飞控板与 UWB 接口

PX4 支持的飞控板（如 Pixhawk 4、FMUv5、CUAV v5+）均提供标准化的 “扩展接口”，可直接连接 UWB 模块。UWB 芯片通常通过SPI 总线与 PX4 通信（少数支持 I2C），因为 SPI 的 “高速同步通信” 特性更适合 UWB 的高频定位数据传输（如 10Hz~100Hz 的定位频率）。

主流 PX4 飞控板	支持的 UWB 接口	接口引脚定义（以 SPI 为例）	最大通信速率	供电电压
Pixhawk 4	SPI2（扩展接口）	SCK: PB13, MISO: PB14, MOSI: PB15, CS: PB12	20MHz	3.3V
FMUv5	SPI1（内部）+ SPI2	SCK: PA5, MISO: PA6, MOSI: PA7, CS: PA4	20MHz	3.3V
CUAV v5+	SPI2（GPS 接口复用）	SCK: PB13, MISO: PB14, MOSI: PB15, CS: PC13	20MHz	3.3V
Holybro Kakute H7	SPI3	SCK: PC10, MISO: PC11, MOSI: PC12, CS: PD2	16MHz	3.3V

表 1-2：主流 PX4 飞控板的 UWB 接口参数

1.2 NuttX 实时操作系统：PX4 的 “底层引擎”

PX4 的底层操作系统是NuttX（部分硬件支持 Linux，但主流飞控仍以 NuttX 为主），其核心特性是 “实时性强”（任务调度延迟≤100us）、“可裁剪”（适合资源受限的嵌入式设备）、“驱动模型统一”（简化硬件适配）。

1.2.1 NuttX 核心特性：为何成为 PX4 的首选 OS？

相比其他实时操作系统（如 FreeRTOS、RT-Thread），NuttX 在无人机场景下的优势的体现在 “兼容性” 与 “工业级稳定性”：

操作系统	实时性（调度延迟）	内存占用（最小）	驱动模型	与 PX4 适配度	优势场景
NuttX	≤100us	~20KB	统一 VFS 接口	★★★★★	资源受限的飞控设备
FreeRTOS	≤50us	~10KB	无统一驱动模型	★★★☆☆	自定义硬件的快速开发
RT-Thread	≤80us	~15KB	设备对象模型	★★★★☆	国产硬件适配
Linux	≥1ms	~1MB	标准 Linux 驱动	★★☆☆☆	高性能计算（如视觉处理）

表 1-3：主流 RTOS 与 NuttX 的特性对比

1.2.2 NuttX 驱动模型：UWB 驱动的 “设计规则”

NuttX 采用类 Linux 的驱动模型，所有硬件设备都被抽象为 “文件”，通过标准的文件操作接口（open()、read()、write()、ioctl()）实现控制 —— 这意味着 UWB 驱动开发无需从零编写接口，只需遵循 NuttX 的驱动框架即可。

NuttX 驱动主要分为三类，UWB 芯片属于 “字符设备驱动”（数据以字节流形式传输，如串口、传感器）：

驱动类型	适用设备	核心接口函数	UWB 驱动适配点
字符设备驱动	传感器、串口、UWB	open(), read(), write(), ioctl()	UWB 的定位数据读取、参数配置
块设备驱动	存储设备（SD 卡、Flash）	read(), write(), ioctl()	无（UWB 无需块存储）
网络设备驱动	网卡（Wi-Fi、Ethernet）	socket()接口	无（UWB 用 SPI 而非网络）

表 1-4：NuttX 驱动类型与 UWB 适配关系

字符设备驱动的核心是 “驱动注册”—— 需将自定义的file_operations结构体（包含open/read等函数指针）注册到 NuttX 的设备管理器，后续应用层即可通过/dev/uwb0这类设备文件访问 UWB 芯片。

1.3 UWB 技术原理：从 “信号” 到 “位置” 的转化

UWB（超宽带）技术的核心是通过 “纳秒级窄脉冲信号” 实现高精度测距，再结合定位算法（如 TWR、TDoA、AoA）计算设备位置。理解这一过程，是后续驱动开发中 “数据解析” 的关键。

1.3.1 UWB 定位算法：三种核心方案对比

不同 UWB 芯片支持的定位算法不同（如 SR150 支持 3D AoA，DW3000 支持 TWR/TDoA），需根据应用场景选择：

定位算法	核心原理	所需设备数量	定位精度	适用场景	代表芯片支持
TWR（双向测距）	两个设备通过信号往返时间计算距离	2 个（标签 + 锚点）	≤10cm	点对点定位（如无人机跟拍）	SR150、DW3000
TDoA（到达时间差）	多个锚点接收同一标签信号，通过时间差定位	≥3 个锚点 + 1 个标签	≤5cm	大范围区域定位（如仓储）	DW3000
AoA（到达角）	通过天线阵列计算信号入射角度，结合距离定位	1 个锚点（多天线）+1 个标签	≤3°（角度）	方向感知（如避障）	SR150

表 1-5：UWB 三大定位算法对比

1.3.2 SR150 与 DW3000：核心参数与定位能力差异

本文聚焦的两款 UWB 芯片，在硬件特性与定位能力上有显著差异，直接决定了驱动开发的侧重点：

参数	NXP SR150	Qorvo DW3000	对驱动开发的影响
标准兼容	IEEE 802.15.4z + FiRa 1.0	IEEE 802.15.4z + FiRa 1.0	需适配 FiRa 协议栈的 MAC 层指令
定位算法	TWR + 3D AoA（方位角 + 仰角）	TWR + TDoA（2D/3D）	SR150 需处理角度数据，DW3000 需多锚点同步
工作频段	6.5-8.5 GHz（频道 5/9）	6.5 GHz（频道 5）、8 GHz（频道 9）	驱动需支持频段切换寄存器配置
通信接口	SPI（最高 10MHz） + I2C（可选）	SPI（最高 38MHz）	SR150 需兼容双总线，DW3000 需高 SPI 速率
功耗	接收 22mA，休眠 < 0.3μA	接收 24mA，休眠 < 0.5μA	驱动需实现低功耗模式切换
集成度	内置 Cortex-M33 + eSE（安全元件）	无内置 MCU，需外部主控	SR150 可独立运行算法，DW3000 需 PX4 控制
苹果 U1 兼容性	支持（固件 v3.14.0+）	不支持（需 DW3210）	SR150 驱动需处理苹果生态的协议适配

表 1-6：SR150 与 DW3000 核心参数对比

第二部分：NXP SR150 在 PX4 中的兼容实现 —— 从 NuttX 驱动到集成测试

SR150 作为 NXP 第二代 UWB 芯片，其核心优势是 “3D AoA 角度测量” 与 “苹果 U1 兼容”，适合无人机的 “避障 + 定位” 双模需求。本节将从 “硬件连接→NuttX 驱动开发→PX4 集成→测试验证” 四个步骤，完整呈现 SR150 在 PX4 中的兼容过程。

2.1 硬件准备：SR150 模块与 PX4 飞控的连接

首先需明确 SR150 的硬件接口与 PX4 飞控的匹配关系 ——SR150 通常以 “模块形式” 存在（如 NXP 官方的 MKW41Z+SR150 评估板，或第三方模块如 SparkFun SR150 Breakout），需通过 SPI 总线与 PX4 连接，并注意供电电压（3.3V，不可接 5V）。

2.1.1 SR150 模块硬件接口定义

以 “SparkFun SR150 UWB 模块” 为例，其接口包含 SPI、I2C、中断、复位等引脚，与 PX4 飞控的连接需聚焦 “SPI + 中断 + 复位”（I2C 可选，用于低速率配置）：

SR150 模块引脚	功能描述	连接到 PX4 飞控的引脚（以 Pixhawk 4 为例）	备注
VDD	电源输入	3.3V（扩展接口的 3.3V 引脚）	电流最大 50mA，需确保飞控供电稳定
GND	地	GND（扩展接口的 GND 引脚）	必须共地，避免信号干扰
SCK	SPI 时钟线	PB13（SPI2_SCK）	同步通信时钟，速率最高 10MHz
MISO	SPI 主机输入 / 从机输出	PB14（SPI2_MISO）	SR150 向 PX4 传输数据（如定位结果）
MOSI	SPI 主机输出 / 从机输入	PB15（SPI2_MOSI）	PX4 向 SR150 发送配置指令（如频段切换）
CS	SPI 片选线	PB12（SPI2_CS）	低电平有效，选中 SR150 进行通信
INT	中断输出（从机→主机）	PC4（外部中断引脚）	SR150 有新定位数据时触发中断
RST	复位输入（低电平复位）	PC5（GPIO 输出引脚）	PX4 可通过该引脚复位 SR150
SDA	I2C 数据线（可选）	PB9（I2C1_SDA）	仅用于低速率配置，优先用 SPI
SCL	I2C 时钟线（可选）	PB8（I2C1_SCL）	与 SDA 配合使用

表 2-1：SR150 模块与 Pixhawk 4 的引脚连接表

2.1.2 硬件连接注意事项

信号干扰防控：UWB 对射频干扰敏感，SPI 线缆需尽量短（≤10cm），且避免与电源线、电机控制线并行布线；

复位引脚配置：SR150 上电后需复位才能正常工作，PX4 需在驱动初始化时拉低 RST 引脚 100ms，再拉高；

中断引脚电平：SR150 的 INT 引脚为 “高电平触发”，需在 PX4 的 GPIO 配置中设置中断触发方式为 “上升沿触发”；

供电稳定性：若 SR150 与其他高功耗设备（如激光雷达）共用 3.3V 电源，需添加 100μF 电容滤波，避免电压波动。

2.2 NuttX 驱动开发：SR150 的底层控制实现

NuttX 驱动是 SR150 与 PX4 的 “桥梁”—— 需实现 “硬件初始化→SPI 通信→中断处理→数据解析→驱动注册” 五大核心功能。本节以 “字符设备驱动” 框架为例，逐步骤讲解代码实现。

2.2.1 驱动开发环境搭建

首先需准备 PX4 与 NuttX 的开发环境，确保能编译驱动代码并烧录到飞控：

环境组件	版本要求	安装步骤（Ubuntu 22.04 为例）
PX4 源码	v1.14.0+	git clone https://github.com/PX4/PX4-Autopilot.git && cd PX4-Autopilot && git checkout v1.14.0
NuttX 源码（PX4 内置）	9.1.0+	PX4 源码已集成，路径：PX4-Autopilot/src/nuttx
交叉编译工具链	arm-none-eabi-gcc 10.3.1	sudo apt install gcc-arm-none-eabi
调试工具	JLink v7.80+	下载安装 JLink 软件，用于驱动调试
串口工具	screen/minicom	sudo apt install screen，用于查看调试日志

表 2-2：SR150 驱动开发环境配置表

2.2.2 驱动核心结构：从 “头文件定义” 到 “函数实现”

SR150 的 NuttX 驱动代码需放在 PX4 源码的src/drivers/uwb/nxp_sr150/目录下，核心文件包括：

sr150.h：寄存器定义、数据结构、函数声明；

sr150.c：驱动核心逻辑（初始化、SPI 通信、中断处理）；

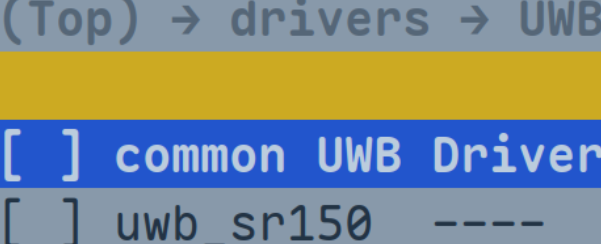

Kconfig：驱动编译配置选项（如是否启用 SR150）；

Make.defs：编译规则定义。

步骤 1：头文件sr150.h—— 定义硬件与数据结构

首先需定义 SR150 的关键寄存器（用于配置频段、定位模式、中断）与数据结构（存储设备状态、定位结果）：

// sr150.h 关键内容节选

#include <nuttx/config.h>

#include <nuttx/fs/fs.h>

#include <nuttx/gpio/gpio.h>

#include <nuttx/spi/spi.h>

// 1. SR150关键寄存器地址

#define SR150_REG_MODE 0x00 // 工作模式寄存器

#define SR150_REG_FREQ 0x01 // 频段配置寄存器

#define SR150_REG_INT_EN 0x02 // 中断使能寄存器

#define SR150_REG_INT_STAT 0x03 // 中断状态寄存器

#define SR150_REG_RANGE_DATA 0x04 // 测距数据寄存器（距离）

#define SR150_REG_AOA_AZIMUTH 0x08 // AoA方位角寄存器（-180°~180°）

#define SR150_REG_AOA_ELEVATION 0x0A // AoA仰角寄存器（-90°~90°）

#define SR150_REG_RESET 0x10 // 复位寄存器

// 2. 工作模式枚举（对应REG_MODE寄存器值）

enum sr150_mode {

SR150_MODE_SLEEP = 0x00, // 休眠模式

SR150_MODE_STANDBY = 0x01, // 待机模式

SR150_MODE_TWR = 0x02, // TWR定位模式

SR150_MODE_AOA = 0x03 // AoA定位模式

};

// 3. 频段枚举（对应REG_FREQ寄存器值）

enum sr150_freq {

SR150_FREQ_CH5 = 0x05, // 6.5 GHz（频道5）

SR150_FREQ_CH9 = 0x09 // 8.0 GHz（频道9）

};

// 4. 定位结果数据结构（存储UWB输出的位置信息）

struct sr150_position {

float distance; // 距离（单位：m）

float azimuth; // 方位角（单位：°，-180~180）

float elevation; // 仰角（单位：°，-90~90）

uint8_t quality; // 定位质量（0~100，越高越准）

uint32_t timestamp; // 时间戳（ms，来自PX4系统时间）

};

// 5. 设备私有数据结构（存储SR150的状态）

struct sr150_dev_s {

struct spi_dev_s *spi; // SPI设备句柄

uint32_t cs_pin; // SPI片选引脚

uint32_t int_pin; // 中断引脚

uint32_t rst_pin; // 复位引脚

enum sr150_mode mode; // 当前工作模式

enum sr150_freq freq; // 当前频段

struct sr150_position pos; // 最新定位结果

sem_t sem; // 信号量（保护数据访问）

bool data_ready; // 数据就绪标志（中断触发后置位）

};

// 6. 驱动函数声明

int sr150_init(FAR struct spi_dev_s *spi, uint32_t cs_pin, uint32_t int_pin, uint32_t rst_pin);

int sr150_set_mode(FAR struct sr150_dev_s *dev, enum sr150_mode mode);

int sr150_get_position(FAR struct sr150_dev_s *dev, FAR struct sr150_position *pos);

步骤 2：SPI 通信实现 —— 读写 SR150 寄存器

SR150 的所有配置与数据读取都通过 SPI 实现，需封装sr150_spi_write_reg（写寄存器）与sr150_spi_read_reg（读寄存器）两个基础函数：

// sr150.c 中SPI通信函数

#include "sr150.h"

// 写SR150寄存器：reg_addr=寄存器地址，data=要写入的数据，len=数据长度

static int sr150_spi_write_reg(FAR struct sr150_dev_s *dev, uint8_t reg_addr,

FAR const uint8_t *data, uint8_t len) {

int ret;

uint8_t tx_buf[len + 1]; // 第一个字节是寄存器地址（写操作：地址最高位为0）

// 1. 构造SPI发送数据：地址+数据

tx_buf[0] = reg_addr & 0x7F; // 写操作：最高位清0

memcpy(&tx_buf[1], data, len);

// 2. 锁定SPI总线，避免多线程冲突

SPI_LOCK(dev->spi, true);

// 3. 拉低片选，选中SR150

gpio_set_value(dev->cs_pin, false);

// 4. 发送数据

ret = SPI_SEND(dev->spi, tx_buf, len + 1);

// 5. 拉高片选，释放SR150

gpio_set_value(dev->cs_pin, true);

// 6. 解锁SPI总线

SPI_LOCK(dev->spi, false);

return ret;

}

// 读SR150寄存器：reg_addr=寄存器地址，data=存储读取数据的缓冲区，len=数据长度

static int sr150_spi_read_reg(FAR struct sr150_dev_s *dev, uint8_t reg_addr,

FAR uint8_t *data, uint8_t len) {

int ret;

uint8_t tx_buf[1]; // 发送寄存器地址（读操作：地址最高位为1）

// 1. 构造SPI发送地址：读操作，最高位置1

tx_buf[0] = reg_addr | 0x80;

// 2. 锁定SPI总线

SPI_LOCK(dev->spi, true);

// 3. 拉低片选

gpio_set_value(dev->cs_pin, false);

// 4. 发送寄存器地址

ret = SPI_SEND(dev->spi, tx_buf, 1);

if (ret < 0) {

goto out;

}

// 5. 读取寄存器数据

ret = SPI_RECV(dev->spi, data, len);

out:

// 6. 拉高片选，解锁SPI总线

gpio_set_value(dev->cs_pin, true);

SPI_LOCK(dev->spi, false);

return ret;

}

关键注意点：

SR150 的 SPI 读写通过 “寄存器地址最高位” 区分：写操作（最高位 0）、读操作（最高位 1）；

每次 SPI 通信前需 “锁定总线”（SPI_LOCK），避免多线程（如 PX4 的任务）同时操作 SPI 导致数据错乱；

片选引脚（CS）需严格遵循 “低电平选中、高电平释放” 的时序，否则通信会失败。

步骤 3：设备初始化 ——sr150_init函数

初始化是驱动的 “启动入口”，需完成 “复位 SR150→配置 GPIO→初始化 SPI→配置寄存器→使能中断” 五大操作：

// sr150.c 中初始化函数

int sr150_init(FAR struct spi_dev_s *spi, uint32_t cs_pin, uint32_t int_pin, uint32_t rst_pin) {

struct sr150_dev_s *dev;

int ret;

uint8_t init_data;

// 1. 分配设备私有数据内存

dev = kmm_zalloc(sizeof(struct sr150_dev_s));

if (dev == NULL) {

return -ENOMEM; // 内存分配失败

}

// 2. 初始化SPI设备句柄与引脚

dev->spi = spi;

dev->cs_pin = cs_pin;

dev->int_pin = int_pin;

dev->rst_pin = rst_pin;

// 3. 配置GPIO引脚（CS、INT、RST）

// 3.1 CS引脚：推挽输出，初始高电平

gpio_configure_pin(cs_pin, GPIO_OUTPUT | GPIO_PUSHPULL | GPIO_DRIVE_HIGH);

gpio_set_value(cs_pin, true);

// 3.2 RST引脚：推挽输出，先复位SR150

gpio_configure_pin(rst_pin, GPIO_OUTPUT | GPIO_PUSHPULL | GPIO_DRIVE_HIGH);

gpio_set_value(rst_pin, false); // 拉低复位

nxsig_usleep(100000); // 保持复位100ms

gpio_set_value(rst_pin, true); // 释放复位

nxsig_usleep(50000); // 等待SR150启动（50ms）

// 3.3 INT引脚：输入，上升沿中断

gpio_configure_pin(int_pin, GPIO_INPUT | GPIO_INT_RISING);

// 注册中断服务函数（sr150_int_handler），后文实现

ret = irq_attach(gpio_pin2irq(int_pin), sr150_int_handler, dev);

if (ret < 0) {

kmm_free(dev);

return ret;

}

// 使能中断

irq_enable(gpio_pin2irq(int_pin));

// 4. 配置SR150寄存器（默认模式：TWR+频道9）

dev->mode = SR150_MODE_TWR;

dev->freq = SR150_FREQ_CH9;

// 4.1 配置工作模式（TWR）

init_data = dev->mode;

ret = sr150_spi_write_reg(dev, SR150_REG_MODE, &init_data, 1);

if (ret < 0) {

goto fail;

}

// 4.2 配置频段（频道9，8GHz）

init_data = dev->freq;

ret = sr150_spi_write_reg(dev, SR150_REG_FREQ, &init_data, 1);

if (ret < 0) {

goto fail;

}

// 4.3 使能“定位数据就绪”中断

init_data = 0x01; // 仅使能数据就绪中断

ret = sr150_spi_write_reg(dev, SR150_REG_INT_EN, &init_data, 1);

if (ret < 0) {

goto fail;

}

// 5. 初始化信号量（保护定位数据访问）

nxsem_init(&dev->sem, 0, 1); // 二值信号量，初始值1

dev->data_ready = false;

// 6. 将设备私有数据保存到SPI设备的私有数据字段（供后续调用）

SPI_SETPRIV(spi, dev);

return 0;

fail:

irq_detach(gpio_pin2irq(int_pin));

kmm_free(dev);

return ret;

}

步骤 4：中断处理 ——sr150_int_handler函数

SR150 在 “定位数据就绪” 时会触发 INT 引脚中断，需在中断服务函数中 “读取中断状态→清除中断标志→标记数据就绪”：

// sr150.c 中中断服务函数

static int sr150_int_handler(int irq, FAR void *context, FAR void *arg) {

struct sr150_dev_s *dev = (struct sr150_dev_s *)arg;

uint8_t int_stat;

// 1. 读取中断状态寄存器

sr150_spi_read_reg(dev, SR150_REG_INT_STAT, &int_stat, 1);

// 2. 判断是否为“数据就绪”中断

if (int_stat & 0x01) {

// 2.1 清除中断标志（写1清除）

uint8_t clear_data = 0x01;

sr150_spi_write_reg(dev, SR150_REG_INT_STAT, &clear_data, 1);

// 2.2 标记数据就绪（供应用层读取）

dev->data_ready = true;

// （可选）在中断中预读取定位数据，减少应用层延迟

sr150_read_position_from_reg(dev);

}

return OK;

}

// 辅助函数：从寄存器读取定位数据并存储到dev->pos

static void sr150_read_position_from_reg(FAR struct sr150_dev_s *dev) {

uint8_t buf[4]; // 存储寄存器读取的原始数据

// 1. 读取距离数据（REG_RANGE_DATA，4字节，小端模式，单位：mm）

sr150_spi_read_reg(dev, SR150_REG_RANGE_DATA, buf, 4);

uint32_t distance_mm = (buf[3] << 24) | (buf[2] << 16) | (buf[1] << 8) | buf[0];

dev->pos.distance = distance_mm / 1000.0f; // 转换为米

// 2. 读取方位角（REG_AOA_AZIMUTH，2字节，有符号，单位：0.1°）

sr150_spi_read_reg(dev, SR150_REG_AOA_AZIMUTH, buf, 2);

int16_t azimuth_01deg = (buf[1] << 8) | buf[0];

dev->pos.azimuth = azimuth_01deg / 10.0f; // 转换为度

// 3. 读取仰角（REG_AOA_ELEVATION，2字节，有符号，单位：0.1°）

sr150_spi_read_reg(dev, SR150_REG_AOA_ELEVATION, buf, 2);

int16_t elevation_01deg = (buf[1] << 8) | buf[0];

dev->pos.elevation = elevation_01deg / 10.0f; // 转换为度

// 4. 读取定位质量（简化：此处假设质量寄存器为1字节，实际需查手册）

sr150_spi_read_reg(dev, SR150_REG_QUALITY, &buf[0], 1);

dev->pos.quality = buf[0];

// 5. 记录时间戳（来自PX4的系统时间，单位：ms）

dev->pos.timestamp = px4_clock_get_ms();

}

中断处理注意事项：

中断服务函数需 “轻量化”，避免耗时操作（如复杂计算），否则会影响 PX4 的实时控制；

中断标志需 “写 1 清除”（SR150 的硬件特性），否则会持续触发中断；

定位数据的 “字节序” 需注意：SR150 默认小端模式，需转换为 PX4 的主机字节序（通常为小端，无需额外处理，但需确认手册）。

步骤 5：字符设备接口封装 ——open/read/ioctl

NuttX 的字符设备驱动需实现file_operations结构体，将驱动函数映射为标准文件操作接口，供 PX4 应用层调用：

// sr150.c 中字符设备接口实现

static int sr150_open(FAR struct file *filep) {

// 打开设备时无需额外操作（初始化已在驱动加载时完成）

return OK;

}

static int sr150_close(FAR struct file *filep) {

// 关闭设备时可将SR150切换到休眠模式，降低功耗

FAR struct inode *inode = filep->f_inode;

FAR struct sr150_dev_s *dev = inode->i_private;

uint8_t sleep_mode = SR150_MODE_SLEEP;

sr150_spi_write_reg(dev, SR150_REG_MODE, &sleep_mode, 1);

return OK;

}

static ssize_t sr150_read(FAR struct file *filep, FAR char *buf, size_t len) {

FAR struct inode *inode = filep->f_inode;

FAR struct sr150_dev_s *dev = inode->i_private;

struct sr150_position pos;

int ret;

// 1. 检查读取长度是否匹配定位数据结构大小

if (len != sizeof(struct sr150_position)) {

return -EINVAL; // 长度不匹配

}

// 2. 等待数据就绪（超时100ms）

uint32_t timeout = 100;

while (!dev->data_ready && timeout-- > 0) {

nxsig_usleep(1000); // 延迟1ms

}

if (!dev->data_ready) {

return -ETIMEDOUT; // 超时无数据

}

// 3. 锁定信号量，读取定位数据（避免中断修改数据）

nxsem_wait(&dev->sem);

pos = dev->pos;

dev->data_ready = false; // 重置数据就绪标志

nxsem_post(&dev->sem);

// 4. 将数据拷贝到应用层缓冲区

ret = memcpy(buf, &pos, sizeof(struct sr150_position));

if (ret != OK) {

return -EIO;

}

return sizeof(struct sr150_position); // 返回读取的字节数

}

static int sr150_ioctl(FAR struct file *filep, int cmd, unsigned long arg) {

FAR struct inode *inode = filep->f_inode;

FAR struct sr150_dev_s *dev = inode->i_private;

int ret = OK;

// 根据不同的cmd执行不同操作（如切换模式、配置频段）

switch (cmd) {

case SR150_IOCTL_SET_MODE: // 切换工作模式

ret = sr150_set_mode(dev, (enum sr150_mode)arg);

break;

case SR150_IOCTL_SET_FREQ: // 配置频段

ret = sr150_set_freq(dev, (enum sr150_freq)arg);

break;

case SR150_IOCTL_GET_QUALITY: // 获取定位质量

nxsem_wait(&dev->sem);

*(uint8_t *)arg = dev->pos.quality;

nxsem_post(&dev->sem);

break;

default:

ret = -ENOTTY; // 不支持的cmd

break;

}

return ret;

}

// 定义file_operations结构体，映射驱动函数

static const struct file_operations sr150_fops = {

.open = sr150_open,

.close = sr150_close,

.read = sr150_read,

.ioctl = sr150_ioctl,

.write = NULL, // SR150无需写数据（配置通过ioctl）

.seek = NULL, // 无seek需求

};

步骤 6：驱动注册 —— 将驱动挂载到 NuttX 设备节点

最后需实现sr150_register函数，将驱动注册为 NuttX 的字符设备（如/dev/uwb0），供 PX4 应用层访问：

// sr150.c 中驱动注册函数

int sr150_register(FAR const char *devpath, FAR struct spi_dev_s *spi,

uint32_t cs_pin, uint32_t int_pin, uint32_t rst_pin) {

int ret;

FAR struct sr150_dev_s *dev;

// 1. 初始化SR150设备

ret = sr150_init(spi, cs_pin, int_pin, rst_pin);

if (ret < 0) {

return ret;

}

// 2. 获取设备私有数据（已在sr150_init中保存到SPI设备）

dev = SPI_GETPRIV(spi);

// 3. 注册字符设备：devpath=设备节点路径（如"/dev/uwb0"）

ret = register_chardev(0, devpath, &sr150_fops, dev);

if (ret < 0) {

kmm_free(dev);

return ret;

}

PX4_INFO("SR150 UWB driver registered at %s", devpath);

return OK;

}

2.2.3 驱动编译配置：Kconfig 与 Make.defs

为让 PX4 编译系统识别 SR150 驱动，需添加编译配置文件：

1. Kconfig文件 —— 编译选项配置

# src/drivers/uwb/nxp_sr150/Kconfig

config DRIVER_UWB_NXP_SR150

bool "NXP SR150 UWB Driver"

default n

depends on SPI

help

Enable support for the NXP SR150 UWB chip.

Requires SPI bus support.

该配置允许用户在编译 PX4 固件时，通过make menuconfig选择是否启用 SR150 驱动（DRIVER_UWB_NXP_SR150=y）。

2. Make.defs文件 —— 编译规则定义

# src/drivers/uwb/nxp_sr150/Make.defs

ifeq ($(CONFIG_DRIVER_UWB_NXP_SR150),y)

CSRCS += sr150.c

endif

该文件告诉 PX4 编译系统：若启用 SR150 驱动，则编译sr150.c文件。

2.3 PX4 应用层集成：从驱动到 uORB 主题

NuttX 驱动实现了 SR150 的底层控制，PX4 应用层需通过 “设备文件” 读取定位数据，并封装为 uORB 主题发布，供 EKF2、位置控制等模块使用。

2.3.1 创建 PX4 驱动应用：sr150_uwb.cpp

PX4 应用层代码需放在src/drivers/uwb/nxp_sr150/目录下，核心功能是 “打开设备文件→循环读取定位数据→发布 uORB 主题”：

// sr150_uwb.cpp

#include <px4_platform_common/px4_config.h>

#include <px4_platform_common/posix.h>

#include <px4_platform_common/log.h>

#include <drivers/drv_hrt.h>

#include <uORB/topics/uwb_position.h> // 自定义uORB主题（需提前定义）

#include "sr150.h"

// 自定义uORB主题：存储UWB定位数据（需在msg/uwb_position.msg中定义）

// msg/uwb_position.msg内容：

// float32 distance # 距离（m）

// float32 azimuth # 方位角（°）

// float32 elevation # 仰角（°）

// uint8 quality # 定位质量（0~100）

// uint64 timestamp # 时间戳（us）

extern "C" {

// 从NuttX驱动头文件引入函数声明

int sr150_register(const char *devpath, void *spi,

uint32_t cs_pin, uint32_t int_pin, uint32_t rst_pin);

}

class SR150UWB

{

public:

SR150UWB() : _dev_fd(-1) {}

~SR150UWB() { close(_dev_fd); }

// 初始化：注册驱动+打开设备文件

int init() {

// 1. 获取SPI设备句柄（以SPI2为例，对应Pixhawk 4的扩展SPI）

void *spi_dev = px4_spi_bus_initialize(2); // 2=SPI2

if (spi_dev == nullptr) {

PX4_ERR("SPI2 bus initialize failed");

return -1;

}

// 2. 注册SR150驱动（设备节点：/dev/uwb0）

int ret = sr150_register("/dev/uwb0", spi_dev,

PX4_GPIO_PB12, // CS引脚：PB12

PX4_GPIO_PC4, // INT引脚：PC4

PX4_GPIO_PC5); // RST引脚：PC5

if (ret != 0) {

PX4_ERR("SR150 register failed: %d", ret);

return ret;

}

// 3. 打开设备文件

_dev_fd = open("/dev/uwb0", O_RDONLY);

if (_dev_fd < 0) {

PX4_ERR("Open /dev/uwb0 failed: %d", errno);

return -errno;

}

// 4. 配置SR150为AoA模式（通过ioctl）

enum sr150_mode mode = SR150_MODE_AOA;

ret = ioctl(_dev_fd, SR150_IOCTL_SET_MODE, (unsigned long)mode);

if (ret != 0) {

PX4_ERR("Set AoA mode failed: %d", ret);

return ret;

}

PX4_INFO("SR150 UWB initialized successfully");

return 0;

}

// 循环运行：读取数据并发布uORB主题

void run() {

struct sr150_position pos; // 驱动返回的定位数据

struct uwb_position_s uwb_pos; // uORB主题数据

memset(&uwb_pos, 0, sizeof(uwb_pos));

while (!_should_exit) {

// 1. 读取定位数据（阻塞直到有数据，或超时）

ssize_t len = read(_dev_fd, &pos, sizeof(pos));

if (len != sizeof(pos)) {

PX4_WARN("Read UWB data failed: len=%d, errno=%d", len, errno);

px4_usleep(10000); // 延迟10ms重试

continue;

}

// 2. 填充uORB主题数据

uwb_pos.distance = pos.distance;

uwb_pos.azimuth = pos.azimuth;

uwb_pos.elevation = pos.elevation;

uwb_pos.quality = pos.quality;

uwb_pos.timestamp = hrt_absolute_time(); // PX4高精度时间戳（us）

// 3. 发布uORB主题

if (!_uwb_pos_pub.initialized()) {

_uwb_pos_pub.advertise();

}

_uwb_pos_pub.publish(uwb_pos);

// 4. 控制循环频率（10Hz，可根据需求调整）

px4_usleep(100000); // 延迟100ms

}

void stop() { _should_exit = true; }

private:

int _dev_fd; // 设备文件描述符

bool _should_exit = false; // 退出标志

uORB::Publication<uwb_position_s> _uwb_pos_pub{ORB_ID(uwb_position)}; // uORB发布者

};

// PX4模块入口函数

extern "C" __EXPORT int sr150_uwb_main(int argc, char *argv[]) {

SR150UWB uwb;

// 解析命令行参数（如"start"、"stop"、"status"）

if (argc == 2 && strcmp(argv[1], "start") == 0) {

int ret = uwb.init();

if (ret == 0) {

uwb.run();

}

return ret;

} else if (argc == 2 && strcmp(argv[1], "stop") == 0) {

uwb.stop();

return 0;

} else if (argc == 2 && strcmp(argv[1], "status") == 0) {

PX4_INFO("SR150 UWB status: running");

return 0;

}

PX4_INFO("Usage: sr150_uwb {start|stop|status}");

return 1;

}

2.3.2 定义 uORB 主题：uwb_position.msg

需在 PX4 的msg/目录下添加uwb_position.msg文件，定义 UWB 定位数据的格式（供 uORB 工具生成代码）：

# msg/uwb_position.msg

float32 distance # 距离（单位：m）

float32 azimuth # 方位角（单位：°，范围-180~180）

float32 elevation # 仰角（单位：°，范围-90~90）

uint8 quality # 定位质量（0~100，值越高精度越高）

uint64 timestamp # 时间戳（单位：us，来自hrt_absolute_time()）

# 元数据（可选）

uint8 ORB_QUEUE_LENGTH = 4

添加后需在msg/CMakeLists.txt中加入该文件，确保编译时生成 uORB 相关代码：

# msg/CMakeLists.txt

set(msg_files

# ... 其他msg文件 ...

uwb_position.msg

)

2.3.3 配置 PX4 编译：CMakeLists.txt

为让 PX4 编译系统识别应用层代码，需在src/drivers/uwb/nxp_sr150/目录下添加CMakeLists.txt：

# src/drivers/uwb/nxp_sr150/CMakeLists.txt

px4_add_module(

MODULE drivers__uwb__nxp_sr150

MAIN sr150_uwb

STACK_MAIN 2048

SRCS

sr150_uwb.cpp

sr150.c

INCLUDES

.

DEPENDS

px4_platform_common

px4_driver_framework

uorb

COMPILE_FLAGS

-std=c99

)

该配置指定：

模块名称：drivers__uwb__nxp_sr150；

主函数所在文件：sr150_uwb.cpp；

依赖的库：px4_platform_common（PX4 基础库）、uorb（uORB 通信库）；

编译标准：C99（适配 NuttX 驱动的 C 代码）。

2.4 兼容性测试与问题排查

SR150 驱动与 PX4 集成后，需通过 “硬件测试→功能测试→性能测试” 验证兼容性，常见问题需针对性排查。

2.4.1 测试环境与工具

测试环节	工具 / 设备	测试目的
硬件连接测试	万用表、逻辑分析仪	验证 SPI 引脚通断、中断信号是否正常
驱动加载测试	PX4 Shell（串口）	查看驱动是否成功注册、设备文件是否存在
数据读取测试	QGroundControl（QGC）日志查看	验证 UWB 定位数据是否正确发布到 uORB 主题
定位精度测试	激光测距仪、坐标纸	对比 UWB 测量距离与实际距离，评估精度
稳定性测试	长时间运行（24 小时）	验证驱动是否存在内存泄漏、通信中断问题

表 2-3：SR150 兼容性测试工具与目的

2.4.2 测试步骤与预期结果

步骤 1：硬件连接测试

用万用表测量 SR150 模块与 PX4 飞控的引脚通断（如 SCK、MISO、GND），确保无虚焊；

用逻辑分析仪抓取 SPI 通信波形（上电后），预期：CS 引脚拉低时，SCK 有时钟信号，MOSI 有配置指令发送；

观察 INT 引脚电平：SR150 启动后，每 100ms（定位频率 10Hz）应产生一次上升沿。

步骤 2：驱动加载测试

编译 PX4 固件（以 Pixhawk 4 为例）：

make px4_fmu-v5_default

烧录固件到飞控，通过串口连接 PX4 Shell（波特率 57600）；

执行sr150_uwb start启动驱动，预期输出：

SR150 UWB initialized successfully；

执行ls /dev/查看设备文件，预期存在/dev/uwb0；

执行uorb top查看 uORB 主题，预期uwb_position主题有数据更新（刷新率 10Hz）。

步骤 3：数据读取与精度测试

在 QGC 中打开 “日志查看器”，筛选uwb_position主题，记录距离、方位角数据；

将 SR150 模块（标签）与锚点分别固定在距离 1m、2m、3m 的位置，用激光测距仪测量实际距离；

对比 UWB 测量距离与实际距离，预期误差≤±10cm（符合 SR150 的定位精度）；

旋转标签模块，观察方位角变化，预期与实际旋转角度一致（误差≤±3°）。

步骤 4：稳定性测试

让 SR150 驱动持续运行 24 小时，期间记录 uORB 主题的更新频率；

检查 PX4 飞控的内存使用（free命令），预期内存无持续增长（排除内存泄漏）；

观察是否有通信中断（如uwb_position主题停止更新），预期无中断。

2.4.3 常见问题与解决方案

问题现象	可能原因	解决方案
驱动注册失败（sr150_register返回 - 1）	SPI 总线未初始化；CS 引脚配置错误	1. 确认 SPI 总线编号正确（如 Pixhawk 4 是 SPI2）；2. 检查 CS 引脚是否为推挽输出
读取数据超时（read返回 - ETIMEDOUT）	中断引脚未触发；SR150 未配置为正确模式	1. 用逻辑分析仪查看 INT 引脚是否有上升沿；2. 通过 ioctl 重新配置为 TWR/AoA 模式
定位数据误差大（>20cm）	频段选择错误；天线校准未做	1. 切换到频道 9（8GHz）避开干扰；2. 执行 SR150 天线校准（参考 NXP 手册）
驱动运行中内存泄漏	中断处理中未释放信号量；动态内存未回收	1. 检查nxsem_post是否在nxsem_wait后调用；2. 排查kmm_zalloc是否有对应的kmm_free
uORB 主题无数据（uorb top无更新）	应用层未调用advertise；驱动未发布数据	1. 确认_uwb_pos_pub.advertise()已调用；2. 检查read函数是否成功读取数据

表 2-4：SR150 集成常见问题与解决方案

第三部分：Qorvo DW3000 在 PX4 中的开发实战 —— 从硬件到定位融合

Qorvo DW3000 作为工业级 UWB 芯片，其核心优势是 “TDoA 大范围定位” 与 “高抗干扰能力”，适合无人机编队飞行、仓储巡检等需要多锚点协同的场景。本节从 “硬件连接→NuttX 驱动→PX4 应用层→定位融合” 四个维度，完整呈现 DW3000 的开发流程。

3.1 硬件准备：DW3000 模块与 PX4 的连接

DW3000 通常以 “芯片 + 外围电路” 或 “模块形式” 存在（如 Qorvo 官方的 DWM3000 模块），需通过 SPI 总线与 PX4 连接，且需注意 “高频 SPI 通信” 的信号完整性（DW3000 支持最高 38MHz SPI 速率，高于 SR150 的 10MHz）。

3.1.1 DW3000 模块硬件接口定义

以 “Qorvo DWM3000 模块” 为例，其接口包含 SPI、中断、复位、时钟等引脚，与 PX4 飞控的连接需聚焦 “SPI + 中断 + 复位 + 外部时钟”（外部时钟用于保证测距精度）：

DWM3000 模块引脚	功能描述	连接到 PX4 飞控的引脚（以 Pixhawk 4 为例）	备注
VDD	电源输入	3.3V（扩展接口的 3.3V 引脚）	电流最大 60mA，需添加 100μF 滤波电容
GND	地	GND（扩展接口的 GND 引脚）	必须共地，避免射频干扰
SCK	SPI 时钟线	PB13（SPI2_SCK）	速率最高 38MHz，需短距离布线（≤5cm）
MISO	SPI 主机输入 / 从机输出	PB14（SPI2_MISO）	DW3000 向 PX4 传输定位数据
MOSI	SPI 主机输出 / 从机输入	PB15（SPI2_MOSI）	PX4 向 DW3000 发送配置指令
CS	SPI 片选线	PB12（SPI2_CS）	低电平有效，选中 DW3000 进行通信
INT	中断输出（从机→主机）	PC4（外部中断引脚）	数据就绪或错误时触发中断
RST	复位输入（低电平复位）	PC5（GPIO 输出引脚）	PX4 可复位 DW3000
XTAL_IN	外部时钟输入（可选）	PC6（GPIO 输出，提供 32MHz 时钟）	可选，用外部时钟提升测距精度
XTAL_OUT	时钟输出（可选）	悬空或连接到示波器（测试用）	无需连接到 PX4

表 3-1：DWM3000 模块与 Pixhawk 4 的引脚连接表

3.1.2 硬件设计关键注意事项

SPI 速率与布线：DW3000 支持最高 38MHz SPI 速率，但 PX4 飞控的 SPI 控制器（如 STM32F7 的 SPI2）最大速率为 20MHz，需在驱动中配置为 20MHz；SPI 线缆需用阻抗匹配线（50Ω），且长度≤5cm，避免信号反射；

外部时钟配置：若需最高精度，可让 PX4 通过 GPIO 输出 32MHz 时钟（需用定时器生成），连接到 DW3000 的 XTAL_IN 引脚；若无外部时钟，DW3000 将使用内置 32MHz 晶振（精度 ±20ppm）；

射频干扰防控：DW3000 的天线需远离 PX4 的 GPS 天线（≥10cm），避免射频干扰；模块周围需预留至少 5mm 的净空区，确保天线辐射性能；

供电设计：DW3000 在发射模式下电流峰值达 45mA，需在模块电源引脚附近放置 0.1μF 和 10μF 电容，抑制电压波动。

3.2 NuttX 驱动开发：DW3000 的底层控制

DW3000 的 NuttX 驱动开发与 SR150 类似，均基于 “字符设备驱动” 框架，但需适配 DW3000 的特殊寄存器（如 TDoA 配置、多锚点同步）与测距流程。驱动代码放在src/drivers/uwb/qorvo_dw3000/目录下，核心文件包括dw3000.h、dw3000.c、Kconfig、CMakeLists.txt。
