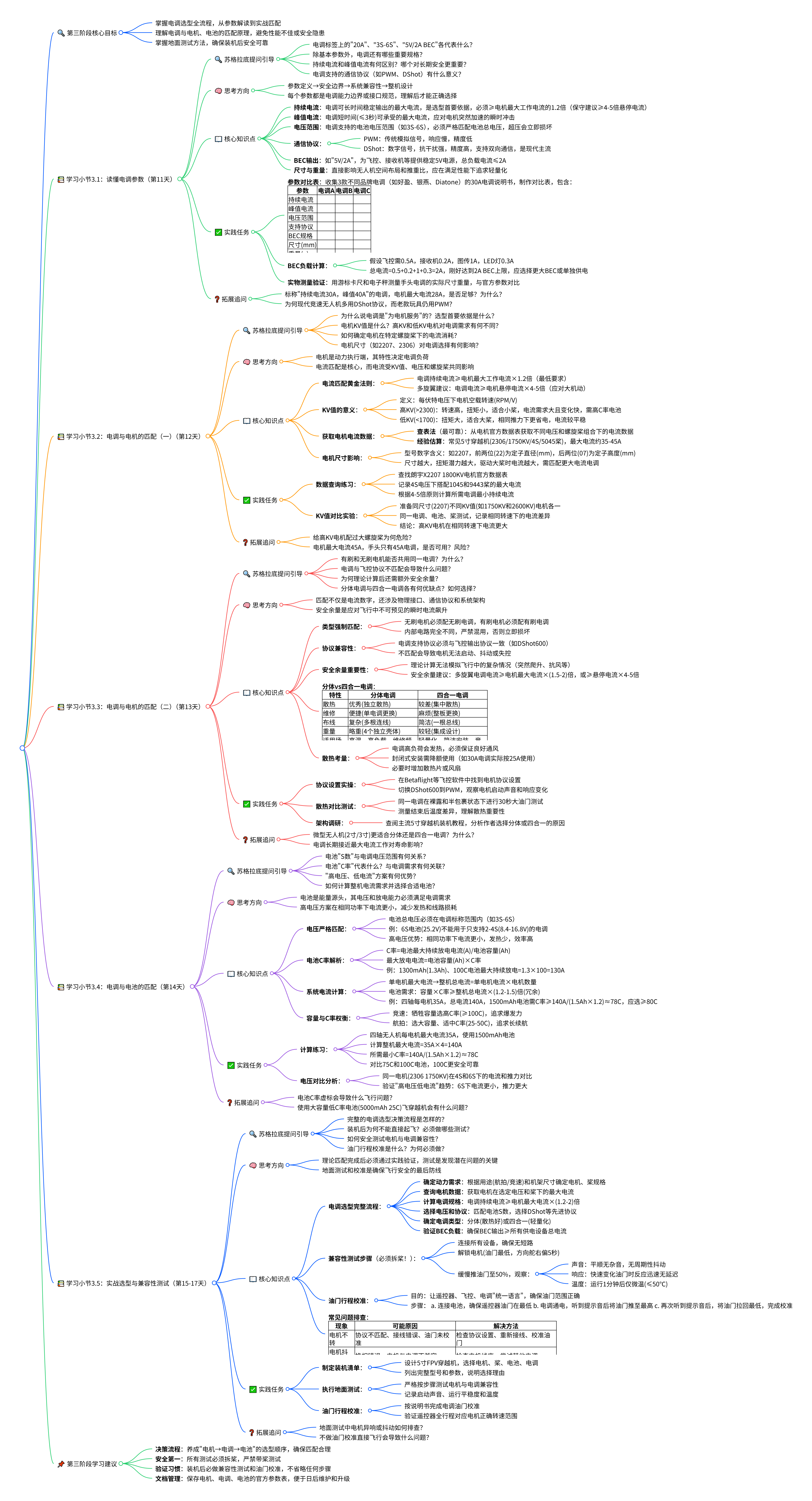

第三阶段：选型与匹配——如何为无人机选择合适的电调（第11-17天）
核心目标：将前两阶段的理论知识应用于实践，掌握根据无人机整机需求、电机和电池参数来科学选择电调的方法，避免因匹配不当导致的性能低下或安全隐患。
| 学习小节 | 苏格拉底提问引导 | 思考方向 | 核心知识点（通俗易懂版） | 实践任务 | 拓展追问 |
|---|---|---|---|---|---|
| 3.1 读懂电调参数：如何从标签和说明书获取关键信息？ | 1. 观察一个电调，除了“20A”、“3S-6S”，你还看到了哪些参数或标识？ 2. “持续电流”和“峰值电流”有什么区别？哪个对长期安全运行更重要？ 3. 电调支持的“协议”（如PWM, DShot）是什么意思？它和谁通信？ 4. 电调的“尺寸”和“重量”对无人机设计有什么影响？ | 从“参数定义→安全边界→系统兼容性→整机设计”角度思考：每个参数都定义了电调能力的边界或与其他部件的接口规范，理解它们才能做出正确选择。 | 1. 核心电流参数： - 持续电流：电调可以长时间稳定输出的电流值，是选型的首要依据。选择时，电调持续电流应大于电机在无人机最大负载下的工作电流，并留有充足余量。 - 峰值/瞬时电流：电调在短时间内（通常几秒）能承受的最大电流。应对电机突然加速（如大机动飞行）时的瞬时大电流冲击。 2. 电压范围：以“S”数（如2-6S）或电压值（如7.4V-25.2V）表示。必须确保你使用的电池总电压在此范围内，超压使用会立即损坏电调。 3. 通信协议：电调与飞控的“语言”。常见有： - PWM：传统模拟信号，响应慢。 - OneShot/ MultiShot：更快版本的PWM。 - DShot：数字信号，抗干扰强，精度高，支持双向通信（可回传电调数据），是现代主流选择。 4. BEC输出：标注如“5V/2A”。需计算飞控、接收机、图传等所有由BEC供电设备的总电流，确保其不超过BEC额定电流。 5. 尺寸与重量：直接影响无人机的空间布局和推重比，在满足性能前提下应追求轻量化。 | 1. 参数收集与对比：收集3款不同品牌（如好盈、银燕、Diatone）的30A电调说明书或官网参数页，制作对比表格，列出它们的持续电流、峰值电流、支持协议、BEC规格、尺寸和重量。 2. 计算BEC负载：假设你的飞控需0.5A，接收机0.2A，图传模块需1A，LED灯需0.3A，计算总电流需求。然后查看你手头电调的BEC规格，判断是否够用。 3. 实物测量：用游标卡尺和电子秤测量你手头电调的实际尺寸和重量，与官方标称值对比。 | 1. 如果一个电标称“持续电流30A，峰值电流40A”，而电机最大工作电流是28A，这个电调合适吗？为什么？ 2. 为什么现代竞速无人机普遍选择DShot协议，而一些老款玩具无人机仍用PWM？ |
| 3.2 电调与电机的匹配（一）：电流与KV值的奥秘 | 1. 为什么说电调是“为电机服务”的？电调选型的第一依据是什么？ 2. 电机的“KV值”是什么？高KV电机和低KV电机对电调的需求有何不同？ 3. 如何知道一个电机在搭配特定螺旋桨时，会“吃”多少电流？ 4. 除了电流，电机型号（如2207，2306）对电调选择有影响吗？ | 理解电机是动力输出的执行端，其特性决定了电调的负荷。核心是电流匹配，而电流大小又由电机KV值、电压和螺旋桨共同决定。 | 1. 电流匹配黄金法则：电调的持续电流应至少为电机最大工作电流的1.2倍以上。更保守且常见的建议是，为多旋翼无人机选择电调时，其电流规格应为电机悬停电流的4～5倍，以应对大机动飞行时可能出现的瞬时大电流。 2. KV值的意义：电机KV值表示每伏特电压下电机空载的转速（RPM/V）。高KV电机在相同电压下转速更高，但扭矩较小，适合搭配小尺寸螺旋桨，通常电流需求较大且变化快。低KV电机扭矩大，适合搭配大尺寸螺旋桨以获取高推力，在相同推力下可能更省电（效率高）。 3. 获取电机电流数据： - 查表法：最可靠的方法。正规电机厂商会提供详细的测试数据表，列出在不同电压（如4S）下搭配不同螺旋桨（如5045， 6040）时的电流和推力数据。 - 估算经验：对于常见5寸穿越机，2306尺寸、2400KV左右的电机，在4S电池下搭配5045三叶桨，最大电流可能在35A-45A之间。 4. 电机尺寸的影响：电机型号前两位（如22）代表定子直径，后两位（如12）代表定子高度。通常，尺寸越大（如2806 vs 2207），扭矩潜力越大，在驱动大桨时可能产生更大电流，因此需要匹配电流更大的电调。 | 1. 数据查询练习：在网上找到一款朗宇X2207 1800KV电机的官方数据表。查看它在4S电压下，搭配1045和9443两种螺旋桨时的最大电流分别是多少。根据4-5倍原则，应为其选择多大持续电流的电调？ 2. KV值对比实验：准备两个同尺寸（如2207）但不同KV值（如1750KV和2600KV）的电机，连接同一个电调和测试桨，使用同一块电池。缓慢推油门，观察并记录两者达到相似转速时，电调输出电流的差异（可用带电流计的电源或万用表测量）。 | 1. 为什么给高KV电机搭配过大的螺旋桨是危险行为？ 2. 如果电机的最大电流是45A，手头只有一个标称持续电流45A的电调，可以凑合用吗？会有什么风险？ |
| 3.3 电调与电机的匹配（二）：类型、协议与安全余量 | 1. 有刷电机和无刷电机能使用同一种电调吗？为什么？ 2. 电调与飞控之间的“协议不匹配”会导致什么问题？ 3. 为什么在计算出的理论电流值上，还要额外增加“安全余量”？ 4. “四合一电调”和“分体电调”各有什么优缺点？如何选择？ | 匹配不仅关乎电流数字，还涉及物理接口、通信语言和系统架构。考虑兼容性、可靠性和实际应用场景。 | 1. 类型强制匹配：无刷电机必须配无刷电调，有刷电机配有刷电调，二者电路原理不同，严禁混用。 2. 协议兼容性：必须确保电调支持的协议（如DShot300）与飞控输出的协议一致。大部分现代飞控和电调支持多种协议，但最高性能通常需要匹配。协议不匹配会导致电机无法启动或控制异常。 3. 安全余量的重要性：理论计算和静态测试无法完全模拟动态飞行中的复杂情况，如突然爬升、抗风、空气密度变化等都会导致电流瞬时飙升。留有充足余量（如按4-5倍悬停电流选）是防止电调过载、过热烧毁的关键保障。 4. 分体 vs 四合一的架构选择： - 分体电调：每个电机独立一个电调。优点：散热好，单个损坏只需更换一个，布局灵活。缺点：布线复杂，总重量可能稍大。 - 四合一电调：四个电调集成在一块电路板上。优点：接线简洁，重量轻，节省空间。缺点：散热挑战大，一个通道损坏可能导致整板更换。 5. 散热考虑：电调在高负荷下会发热。安装时必须保证良好通风，必要时增加散热片。封闭式安装或环境温度高时，电调的实际带载能力需要降额使用。 | 1. 协议设置实操：使用飞控调参软件（如Betaflight），找到电机协议设置页面。尝试将协议从DShot600切换到PWM，观察电机响应声音和启动平顺度的变化。 2. 散热对比观察：将同一个电调在裸露通风和用绝缘材料半包裹两种状态下，进行30秒大油门测试。结束后立即用手（小心烫伤）或测温枪感受其温度差异，理解散热的重要性。 3. 架构调研：在网上找一款主流5寸穿越机的装机教程，记录作者使用的是分体电调还是四合一电调，并分析他做出该选择的原因（竞速？航拍？）。 | 1. 对于追求极致轻量化的微型无人机（如2寸、3寸穿越机），是更倾向于使用分体电调还是四合一电调？为什么？ 2. 如果电调工作在接近其持续电流上限的状态，对其寿命会有何影响？ |
| 3.4 电调与电池的匹配：电压与放电能力的权衡 | 1. 电池的“S数”（如4S）和电调的“电压范围”是什么关系？ 2. 电池的“C率”（如100C）代表了什么？它和电调的需求有何关联？ 3. 为什么说“高电压、低电流”的方案有时更优？ 4. 如何计算整个动力系统的总电流需求，并据此选择电池？ | 电池是能量源，其电压和放电能力必须满足电调（及电机）的需求。匹配不当会导致动力不足或电池过放损坏。 | 1. 电压严格匹配：电池的总电压必须在电调标称的电压范围内。例如，6S电池（满电25.2V）不能用于只支持2-4S（8.4V-16.8V）的电调。高电压方案（如6S vs 4S）在输出相同功率时，电流更小，能减少线路损耗和发热。 2. 理解电池C率：C率表示电池的放电能力。最大持续放电电流 = 电池容量（Ah）× C率。例如，一块1300mAh（1.3Ah）、100C的电池，其最大持续放电电流为1.3Ah × 100 = 130A。 3. 系统电流需求计算：这是选配电池C率的关键。 - 单电机最大电流：从电机数据表获取（如45A）。 - 整机最大总电流：单电机最大电流 × 电机数量（如四轴：45A × 4 = 180A）。 - 电池需求：电池的最大持续放电电流必须 ≥ 整机最大总电流。沿用上例，电池至少需要提供180A的放电能力。若使用1300mAh电池，则所需C率至少为 180A / 1.3Ah ≈ 138C。应选择标称C率高于此值的电池。 4. 容量与C率的权衡：高C率电池通常更重、更贵。对于航拍等温和飞行，可选择容量大、C率适中（如25C-50C）的电池以获得长续航。对于竞速飞行，则需要牺牲一些容量，选择高C率（如100C以上）电池以获得爆发力。 | 1. 计算练习：为一架四轴无人机选配电池。已知每个电机在4S下最大电流为35A，你希望使用一块1500mAh的电池。 - 计算整机最大总电流需求。 - 计算电池所需的最小C率。 - 市面上有1500mAh 75C和1500mAh 100C两种电池，从放电能力看，哪块更合适？ 2. 电压对比分析：查阅同一款电机（如2306 1750KV）在4S和6S电压下，搭配同尺寸螺旋桨的测试数据。对比两者的最大电流和产生的推力，验证“高电压、低电流”的趋势。 | 1. 如果电池的C率虚标严重，实际放电能力不足，在飞行中会出现什么现象？ 2. 使用一块容量很大但C率很低的电池（如5000mAh 25C）去飞需要高爆发力的穿越机，会有什么问题？ |
| 3.5 实战选型与兼容性测试 | 1. 当你为一台新无人机选购电调时，完整的决策流程应该是怎样的？ 2. 所有部件买回来连接好后，为什么不能直接装桨起飞？必须做什么测试？ 3. 如何在地面安全地测试电机与电调的兼容性？ 4. 油门行程校准是什么？为什么必须做？ | 理论匹配完成后，必须通过实践验证。装机后的测试是确保安全、发现潜在问题的最后也是最重要的一环。 | 1. 电调选型决策流程： a. 确定动力需求：根据无人机用途（航拍、竞速、载重）和机架尺寸，确定电机型号、KV值和螺旋桨尺寸。 b. 查询关键数据：查找电机在预定电压和螺旋桨下的最大工作电流。 c. 计算电调电流：根据最大电流，按1.2倍（底线）或4-5倍悬停电流（推荐）的原则，确定电调持续电流规格。 d. 确定电压和协议：根据选择的电池电压（S数）确定电调电压范围；选择与飞控兼容的先进协议（如DShot）。 e. 考虑其他因素：根据布线、散热和维修便利性选择分体或四合一；检查BEC输出是否够用。 2. 兼容性测试的重要性：即便参数匹配，电调与电机之间也可能因驱动算法、固件等原因存在兼容性问题，导致电机抖动、异响、无力甚至烧毁。 3. 地面测试方法（务必拆下螺旋桨！）： - 连接所有部件，通电。 - 在飞控调参软件中，以姿态或增稳模式启动电机。 - 将油门缓慢推至约50%。 - 听声音：电机转动应平顺、无杂音、无周期性抖动。 - 快速变化油门并手动转动机身，模拟飞行中的动态负载，观察电机响应是否依然平顺。 - 摸温度：运行一分钟后断电，触摸电调和电机，应仅微温。如果某个电调或电机异常发烫，则可能存在兼容性问题或安装故障。 4. 油门行程校准：这是让飞控、电调和遥控器“统一语言”的关键步骤。首次使用电调或更换遥控器后必须进行，以确保遥控器摇杆的最低和最高位置能对应电调输出的最低和最高转速。 | 1. 制定一份装机清单：假设你要组装一架5寸FPV穿越机，请根据以上流程，选择一款具体的电机、螺旋桨、电池，并为其选定一款合适的电调。列出所有型号和关键参数。 2. 执行地面兼容性测试：在你现有的或借用的无人机上（务必拆桨！），严格按照上述步骤执行一次地面测试。记录每个电机的启动声音、中速运行平稳度以及快速变化油门时的响应情况。 3. 进行油门行程校准：查找你所用电调的说明书，按照其指引（通常是将遥控器油门推最高→通电→听到提示音后推最低→再次听到提示音完成）完成一次油门行程校准。 | 1. 在地面测试中，如果其中一个电机启动困难或转动时发出“哔哔”声，可能是什么原因？（提示：接线顺序、电调固件设置） 2. 如果不做油门行程校准就飞行，可能会导致什么具体问题？ |
第三阶段学习建议：
- 理论与数据结合：本阶段大量依赖电机的官方测试数据。学会查找和阅读电机厂商提供的性能图表是核心技能。
- 安全第一：所有通电测试，必须、务必、一定要拆掉螺旋桨！这是铁律。
- 动手验证：选型计算是纸上谈兵，地面测试是实战演练。不要跳过测试环节。
- 建立清单习惯：养成在购买部件前列出详细需求清单和兼容性清单的习惯，可以避免很多不必要的浪费和麻烦。
完成本阶段后，你将具备为特定无人机项目独立选择和匹配电调的能力。接下来，我们将进入第四阶段：安装、焊接与基础设置，将精心挑选的部件组装起来，并完成上电前的最后设置。
