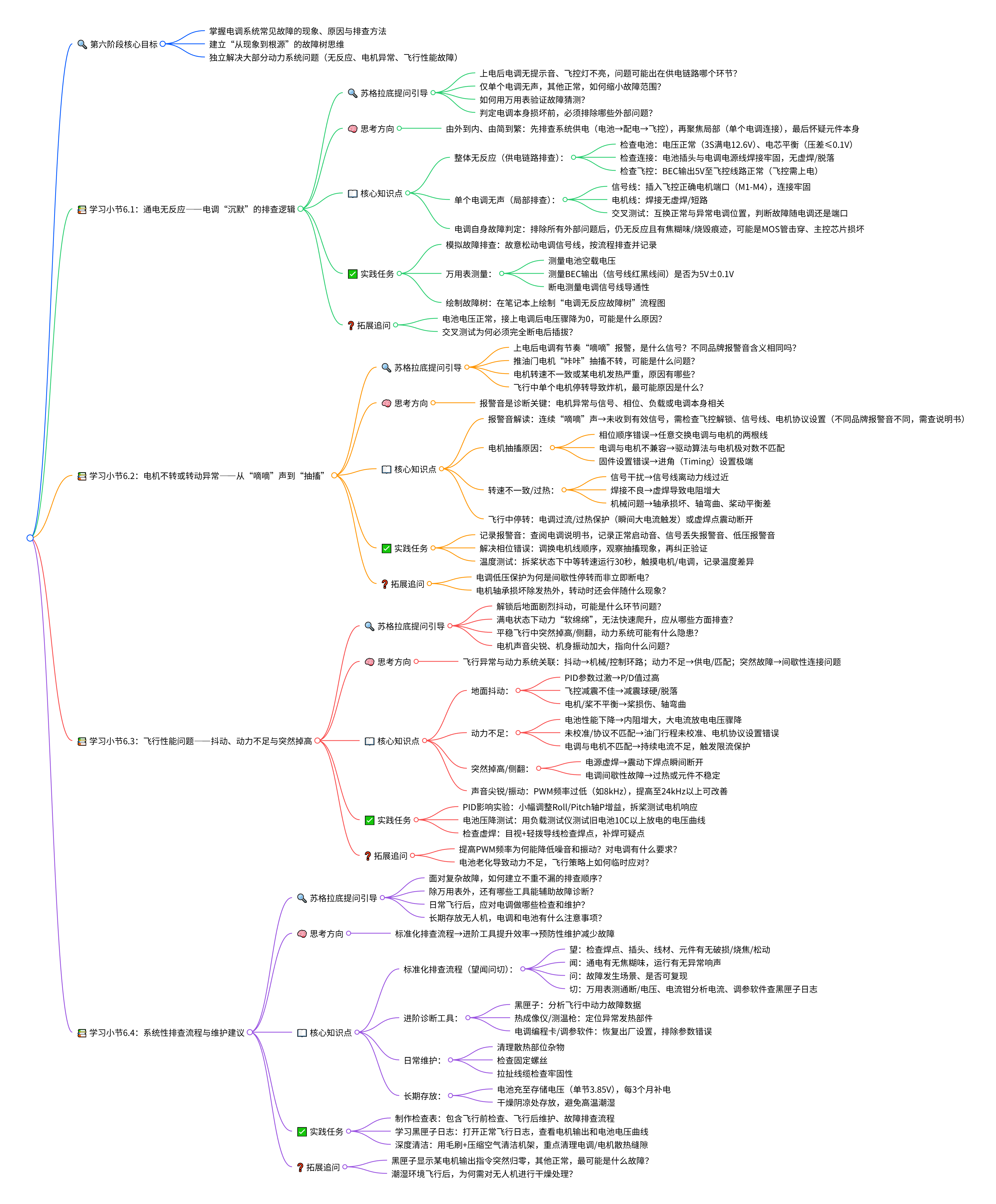

第六阶段：故障诊断与排查——当电调“罢工”时怎么办（第25-28天）

核心目标：掌握电调系统常见故障的现象、原因和系统性排查方法，建立“从现象到根源”的故障树思维，能够独立解决大部分动力系统问题。

学习小节	苏格拉底提问引导	思考方向	核心知识点（通俗易懂版）	实践任务	拓展追问
6.1 通电无反应：电调“沉默”的排查逻辑	1. 给无人机上电后，电调没有发出任何提示音，飞控灯也不亮。你觉得问题可能出在整条供电链路的哪个环节？ 2. 如果只有某一个电调没有声音，而其他电调正常，问题的范围可以缩小到哪里？ 3. 如何用最基础的工具（万用表）来验证你的猜测？ 4. 电调本身损坏的可能性有多大？在确认它损坏前，必须排除哪些外部问题？	建立“由外到内、由简到繁”的排查逻辑。先从整个系统（电池→配电→飞控）开始，再缩小到局部（单个电调及其连接），最后才怀疑元件本身。	1. 整体无反应的排查流程（供电链路）： - 第一步：检查电池：用万用表测量电池总电压及各电芯电压，确认电池有电且平衡（压差≤0.1V）。 - 第二步：检查连接：检查电池插头（如XT60）与电调电源线焊接/连接是否牢固、有无虚焊或脱落。 - 第三步：检查飞控：若飞控也无电，检查电调BEC输出（5V）至飞控的线路是否正常。 2. 单个电调无声的排查流程（局部问题）： - 检查信号线：该电调的信号线（白/黄线）是否牢固插入飞控的正确电机端口（M1-M4）。 - 检查电机线：该电调的三根电机输出线与电机焊接是否牢固，有无虚焊或短路。 - 交叉测试：将此异常电调与一个正常电调互换位置（连接飞控的不同端口），如果问题跟随电调走，则是电调故障；如果问题留在原端口，则是飞控该端口或信号线问题。 3. 电调自身故障的最终判断：在排除了所有外部连接问题后，如果电调仍无反应，且能闻到焦糊味或看到元件烧毁痕迹，则可判定电调损坏。常见内部原因有：MOS管击穿、主控芯片损坏或电源稳压部分故障。	1. 模拟故障排查：故意制造一个故障（如轻微松动电调信号线），然后上电观察现象，并按照上述流程进行排查。 2. 使用万用表测量： - 测量电池空载电压。 - 测量电调BEC输出端（信号线的红黑线之间）电压，是否为稳定的5V左右。 - 在断电情况下，用通断档测量电调信号线是否导通。 3. 建立你的排查清单：在笔记本上绘制一个“电调无反应故障树”流程图，从电池开始，层层递进列出所有检查点。	1. 如果电池电压正常，但一接上电调，电压就骤降甚至到0，可能是什么原因？ 2. 交叉测试时，为什么必须在完全断电的情况下进行插拔？
6.2 电机不转或转动异常：从“嘀嘀”声到“抽搐”	1. 上电后电调发出有节奏的“嘀嘀”报警声，这通常是什么信号？不同品牌的电调报警音含义相同吗？ 2. 推油门时，电机发出“咔咔”声并抽搐，但就是不转，可能是什么问题？ 3. 电机能转，但转速明显不一致，或某个电机发热严重，可能的原因有哪些？ 4. 飞行中突然有一个电机停转，导致炸机，最可能的原因是什么？	理解电调报警音是重要的诊断工具。电机不转或异常，通常与信号、相位、负载或电调本身有关。	1. 解读报警音：连续的“嘀嘀”声通常表示电调未收到来自飞控的有效PWM/DShot信号。需检查飞控是否解锁、信号线连接、飞控固件设置（电机协议是否正确）。不同品牌电调（如好盈、银燕）的报警音序列可能不同，需查阅具体说明书。 2. 电机抽搐的常见原因： - 相位顺序错误：电调输出给电机的三相线顺序不对。解决方法：任意交换电调与电机连接的三根线中的两根。 - 电调与电机不兼容：例如，电调驱动算法与电机极对数不匹配，在大负载下可能出现。 - 电调固件设置错误：如电机进角（Timing）设置极端错误。 3. 电机转速不一致或过热： - 信号干扰：该电调信号线离动力线太近，受干扰导致转速指令不准确。 - 焊接不良：电机线或电源线虚焊，导致电阻增大，该电机实际获得的功率不足。 - 机械问题：电机轴承损坏、电机轴弯曲或螺旋桨动平衡差，导致负载不均，电机被迫加大电流而过热。 4. 飞行中电机停转：最可能的原因是电调过流或过热保护。瞬间的大电流（如碰撞、桨叶挂到草）触发保护，电调切断输出。也可能是因为虚焊点在剧烈震动下断开。	1. 记录报警音：查阅你所用电调的说明书，记录其“正常启动音”、“信号丢失报警音”、“低压报警音”的节奏模式。 2. 制造并解决相位错误：将一台正常电机的三根线任意调换顺序连接，上电测试，观察电机抽搐现象。然后纠正顺序，验证恢复正常。 3. 温度感知测试：在安全测试（拆桨！）中，让电机以中等转速运行30秒后断电，快速用手背触摸四个电机和电调外壳，感受温度差异。异常发热的部件需要重点检查。	1. 为什么电调在检测到电池电压过低时，不是立即完全断电，而是让电机间歇性停转（发出“哔哔”声）？ 2. 如果电机轴承损坏，除了发热，在转动时还可能伴随什么现象？（提示：声音）
6.3 飞行性能问题：抖动、动力不足与突然掉高	1. 无人机解锁后，在地面未起飞就剧烈抖动，可能是什么环节出了问题？ 2. 飞行时感觉动力“软绵绵”，全油门也无法快速爬升，但电池是满电的。应该从哪些方面排查？ 3. 在平稳飞行中，无人机突然不受控制地掉高度或侧翻，除了飞控传感器问题，动力系统可能有什么隐患？ 4. 电机声音变得异常尖锐，同时机身振动加大，这通常指向什么问题？	将飞行中的异常表现与动力系统的潜在故障关联起来。抖动常与机械不平衡或控制环路有关；动力不足可能与供电或匹配有关；突然故障则可能是间歇性连接问题。	1. 地面抖动分析： - PID参数过激：这是最常见原因，飞控的P值或D值设置过高，对微小误差反应过度。 - 飞控减震不佳：飞控安装的减震球太硬或脱落，电机振动直接传导给飞控的陀螺仪，引发错误修正。 - 电机/螺旋桨不平衡：某个螺旋桨有损伤或电机轴轻微弯曲，导致周期性振动。 2. 动力不足排查： - 电池性能下降：电池内阻增大，满电电压正常，但一大电流放电就“尿崩”（电压骤降）。用负载测试仪检查电池压降。 - 电调未校准或协议不匹配：油门行程未校准，导致最高信号未达到2000μs；或飞控设置的电调协议（如DShot）与实际不匹配，导致转速上不去。 - 电机与电调不匹配：电调持续电流不足，在大油门时触发限流保护，限制功率输出。 3. 突然掉高/侧翻： - 电源虚焊：电池主线或电调输入线存在虚焊点，在较大电流或震动下瞬间断开又连接。 - 单个电调间歇性故障：该电调因过热或元件不稳定，出现短暂停止输出后又恢复。 4. 声音尖锐与振动：这通常是电调PWM频率设置过低的典型现象。较低的开关频率（如8kHz）会产生人耳可闻的尖锐噪音，同时导致电机运行不够平滑，振动加大。在电调调参软件中提高PWM频率（如24kHz或以上）可显著改善。	1. PID影响实验：在调参软件中，小幅增加或减少Roll/Pitch轴的P增益（例如±5），然后在拆桨状态下轻推油门，感受电机响应声音和力度的变化。 2. 电池压降测试：使用电池容量测试仪或带大电流放电功能的充电器，对一块旧电池进行10C以上放电，观察其电压曲线是否平稳。 3. 检查虚焊：仔细目视检查所有电源焊点，用镊子轻轻拨动导线，看焊点是否牢固。对可疑焊点进行补焊。	1. 为什么提高电调的PWM频率可以降低电机噪音和振动？这对电调本身有什么要求？（提示：开关损耗） 2. 如果动力不足的原因是电池老化，除了更换电池，在飞行策略上可以如何临时应对？（提示：减少暴力飞行）
6.4 系统性排查流程与维护建议	1. 面对一个复杂的故障，如何建立一个不重不漏的排查顺序？ 2. 有哪些工具可以极大地帮助故障诊断？（除了万用表） 3. 日常飞行后，应该对电调进行哪些简单的检查和维护？ 4. 长期存放无人机时，对电调和电池有什么特别的注意事项？	将零散的排查点整合成可重复执行的标准化流程。引入更专业的工具提升效率。建立预防性维护习惯，减少故障发生。	1. 标准化排查流程（“望闻问切”）： - 望（视觉检查）：检查所有焊点、插头、线材有无破损、烧焦、虚焊、松动。检查电调、电机有无物理损伤。 - 闻（嗅觉/听觉检查）：通电时有无焦糊味；启动和运行中有无异常响声（如摩擦声、啸叫声）。 - 问（逻辑分析）：故障是在什么情况下发生的？（首次通电？炸机后？更换部件后？）故障现象是否可复现？ - 切（工具测量）：使用万用表测量通断、电压；使用电流钳或带电流计的电源分析电流；使用调参软件查看黑匣子日志，分析故障瞬间的电机指令、电流、电压数据。 2. 进阶诊断工具： - 黑匣子（Flight Log）：现代飞控能记录详细的飞行数据，是分析复杂飞行中动力故障的“神器”。 - 热成像仪或测温枪：快速定位异常发热的部件（电调、电机、焊点）。 - 电调编程卡/调参软件：用于确认和恢复电调的出厂设置，排除参数错误。 3. 日常维护： - 飞行后清理机架上的灰尘、草屑，特别是电调和电机散热部位的杂物。 - 检查所有固定螺丝（特别是电机和电调固定螺丝）是否松动。 - 轻轻拉扯所有主要线缆，检查其牢固性。 4. 长期存放： - 将电池充电至存储电压（通常为单节3.85V），并每3个月检查补电一次。 - 将无人机存放在干燥、阴凉处，避免高温和潮湿环境导致电调元器件老化。	1. 制定你的检查表：结合本阶段所学，制作一份包含“飞行前检查”、“飞行后维护”、“故障排查流程”的清单表格。 2. 学习查看黑匣子日志：在调参软件中打开一次正常的飞行日志，尝试找到电机输出（motor）和电池电压（battery）的曲线图，观察其变化规律。 3. 进行一次深度清洁：使用毛刷和压缩空气（或吹气球），对你的练习机架进行一次彻底的清洁，重点关注电调和电机的散热缝隙。	1. 黑匣子日志中如果显示某个电机的输出指令突然归零，而其他电机指令正常，最可能指向哪部分的故障？ 2. 为什么在潮湿环境飞行后，即使当时没有故障，也建议对无人机进行干燥处理？

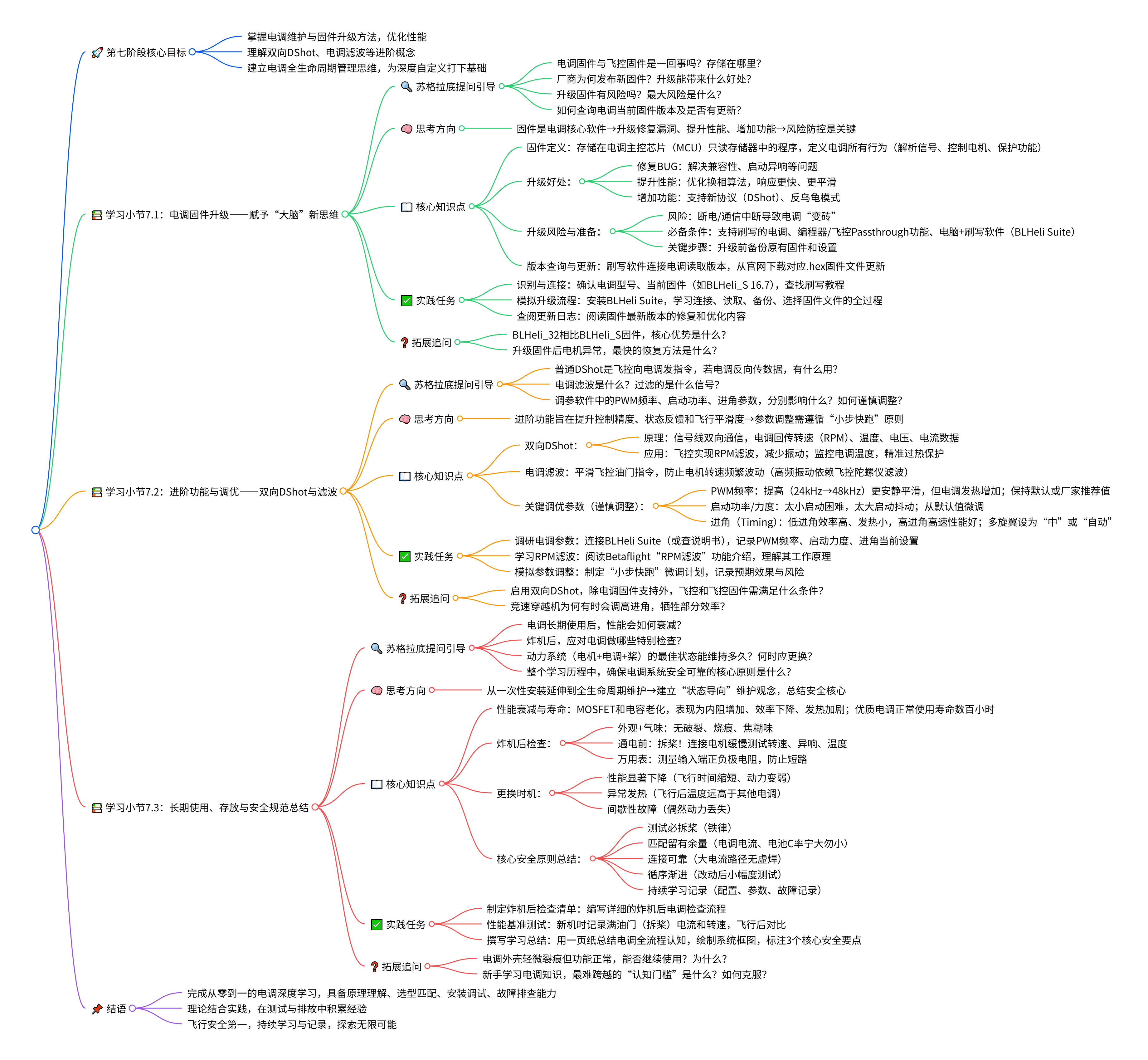

第七阶段：维护、升级与进阶概念（第29-30天及以后）

核心目标：超越基础使用，了解如何通过维护和软件升级优化电调性能，并接触双向DShot、电调滤波等进阶概念，为深度优化和自定义打下基础。

学习小节	苏格拉底提问引导	思考方向	核心知识点（通俗易懂版）	实践任务	拓展追问
7.1 电调固件升级：赋予“大脑”新思维	1. 电调的“固件”和飞控的“固件”是一回事吗？它存储在哪里？ 2. 为什么厂商会发布新固件？升级固件能带来什么好处？ 3. 升级固件有风险吗？最大的风险是什么？ 4. 如何知道我的电调当前固件版本，以及是否有新版本可用？	理解固件是电调的核心软件，升级如同给电脑安装新系统，可以修复漏洞、提升性能、增加功能。	1. 固件是什么：固件是写入电调主控芯片（MCU）只读存储器中的程序，它定义了电调如何解析信号、控制电机、执行保护等所有行为。不同固件（如BLHeli_S, BLHeli_32, SimonK）算法不同，性能各异。 2. 升级的好处： - 修复BUG：解决已知问题，如特定电机兼容性差、启动异响等。 - 提升性能：优化换相算法，使电机响应更快、更平滑；提高效率。 - 增加功能：支持新的协议（如从Oneshot升级到DShot）、增加“反乌龟”模式、可调参数更丰富。 3. 升级的风险与准备： - 变砖风险：升级过程中断电或通信中断，可能导致固件损坏，电调无法使用。 - 必备条件：电调必须支持固件刷写（通常通过信号线）；需要对应的编程器（如USB Linker）或某些飞控的Passthrough功能；需要电脑和刷写软件（如BLHeli Suite）。 - 关键步骤：务必在升级前备份原有固件和设置！ 4. 查看与更新：通过刷写软件连接电调即可读取当前固件版本。更新固件通常需要从固件官网或社区下载对应的.hex文件。	1. 识别与连接：确认你的电调型号和当前使用的固件（如BLHeli_S 16.7）。查找该电调对应的刷写教程（通常需特定编程器）。 2. 模拟升级流程：在不实际刷写的情况下，安装BLHeli Suite软件，通过教程学习如何连接、读取、备份和选择固件文件的全过程。 3. 查阅更新日志：找到你电调固件最新版本的更新说明（Change Log），阅读其修复和优化了哪些内容。	1. BLHeli_32固件相比BLHeli_S固件，主要的优势在哪里？（提示：32位MCU，双向DShot） 2. 如果升级固件后电机出现异常，最快恢复的方法是什么？
7.2 进阶功能与调优：双向DShot与滤波	1. 普通的DShot协议是飞控向电调发送指令。如果电调也能向飞控发送数据，会有什么用？ 2. “电调滤波”是什么？它过滤的是什么？ 3. 在电调调参软件里，看到“PWM频率”、“启动功率”、“进角”这些参数，它们分别影响什么？应该如何谨慎调整？	探索现代电调的高级特性，这些特性旨在提供更精确的控制、更丰富的状态信息和更平滑的飞行体验。	1. 双向DShot（Bi-directional DShot）： - 原理：在DShot协议基础上，利用信号线实现双向通信。电调可以将其转速（RPM）、温度、输入电压、电流等数据实时回传给飞控。 - 应用：飞控可以利用真实的电机转速进行更精确的闭环控制（RPM Filter），极大减少因螺旋桨不平衡或气流扰动引起的振动，使飞行更平稳。同时，飞控可以监控每个电调的温度，实现更精准的过热保护。 2. 电调滤波：电调内部也有简单的低通滤波器，用于平滑来自飞控的油门指令信号，防止因信号微小抖动导致电机转速频繁波动。但对于高频振动，主要依靠飞控端的陀螺仪滤波和RPM滤波。 3. 关键调优参数（需谨慎）： - PWM频率：电调驱动电机的开关频率。提高频率（如从24kHz到48kHz）可使电机运行更安静、更平滑，但会增加电调发热和功耗。一般保持自动或厂家推荐值。 - 启动功率/力度：控制电机启动时的初始功率。太小可能导致启动困难（特别是大桨、低KV电机）；太大可能导致启动抖动。通常从默认值开始微调。 - 进角（Timing）：影响电机换相的提前量。低进角效率高、发热小，但高速性能差；高进角高速性能好，但发热大。对于多旋翼，通常设置为“中”（Medium）或“自动”（Auto）。	1. 调研你的电调：在BLHeli Suite中连接你的电调（或查看说明书），记录下PWM频率、启动力度、进角等参数的当前设置。 2. 学习RPM滤波原理：搜索并阅读一篇关于Betaflight中“RPM滤波”功能的介绍文章，理解其如何利用双向DShot数据提升飞行性能。 3. 参数调整模拟：在笔记本上列出如果你要调整“启动力度”和“进角”，预期的效果和可能的风险，制定一个“小步快跑”的微调计划（每次只调一个参数，幅度很小）。	1. 启用双向DShot功能，除了需要电调固件支持，还需要飞控和飞控固件满足什么条件？ 2. 为什么对于竞速穿越机，飞手有时愿意牺牲一些效率，将进角调高？
7.3 长期使用、存放与安全规范总结	1. 电调在长期使用后，性能可能会如何衰减？ 2. 炸机后，对电调应该进行哪些特别的检查？ 3. 一套动力系统（电机+电调+螺旋桨）的“最佳状态”能维持多久？何时应该考虑更换？ 4. 回顾整个学习历程，你认为确保电调系统安全可靠的核心原则是什么？	从一次性安装延伸到整个生命周期的维护。建立基于状态而非时间的维护观念，并总结安全文化的核心。	1. 性能衰减与寿命：电调的核心损耗元件是MOSFET和电容。长期大电流、高温工作会加速其老化，表现为内阻增加、效率下降、发热加剧。质量良好的电调在正常使用下寿命可达数百小时。 2. 炸机后检查： - 外观检查：有无破裂、烧痕、元件脱落。 - 气味检查：有无焦糊味。 - 通电前检查：务必先拆除螺旋桨！连接一个电机，在调参软件中非常缓慢地增加油门，观察电机转动是否平稳，监听电调有无异响，用手感知电调和电机温度是否异常。 - 万用表检查：测量输入端正负极间电阻，防止严重短路。 3. 更换时机：没有固定周期，但出现以下情况应考虑更换： - 性能明显下降：同款电池，飞行时间显著缩短或动力明显变弱。 - 异常发热：在正常飞行后，某个电调温度远高于其他。 - 间歇性故障：出现无法复现的偶然性动力丢失。 4. 核心安全原则总结： - 测试时永远拆桨：这是铁律，保护你和设备的安全。 - 匹配留有余量：电调电流、电池C率选择宁大勿小。 - 焊接与连接可靠：大电流路径上的任何虚焊都是安全隐患。 - 循序渐进：任何改动（如调参、升级）后，都应在安全环境下进行小幅度测试。 - 持续学习与记录：记录你的配置、参数和遇到的问题，这是解决问题的宝贵财富。	1. 制定炸机后检查流程：为你自己的无人机写一份详细的炸机后检查清单。 2. 性能基准测试：在新机装好时，记录一次满油门（拆桨！）的电流和电机转速（如有工具）。飞行一段时间后，再次测试并对比数据。 3. 撰写学习总结：用一页纸的篇幅，总结你对无人机电调从“是什么”到“如何维护”的全流程认知，画出系统框图，并标出你认为最重要的三个安全要点。	1. 如果一个电调的外壳有轻微裂痕，但功能测试完全正常，还可以继续使用吗？为什么？ 2. 回顾整个教程，你认为对于一个新手来说，学习电调知识最难跨越的“认知门槛”是什么？你又是如何克服的？

结语至此，你已经完成了一次从零到一的无人机电调深度学习之旅。你不再是那个面对一堆电子元件感到茫然的“菜鸟”，而是一个能够理解其原理、完成选型匹配、安全安装调试、并具备基础故障排查能力的“准专家”。电调作为动力系统的中枢，其稳定工作是无人机安全翱翔的基石。请记住，理论是灰色的，而实践之树常青。大胆地去动手、去测试、去记录、去分析，在每一次成功起飞和每一次安全排故中积累真正的经验。飞行路漫漫，安全永相伴。祝你翱翔蓝天，探索无限！
