KiCAD绘制原理图的几个常用的操作之一

摘要

在绘制原理图的的过程中，会用到很多的操作功能，今天就介绍几个在绘制原理图时必须要用到的几个功能：

        1、放置原理图符号；

        2、放置电源符号；

        3、绘制器件引脚之间的连线；

        4、修改器件的属性

1、放置原理图符号

第1步，选中放置器件符号图标。

如图1-1-1所示，点击器件放置符号图标。

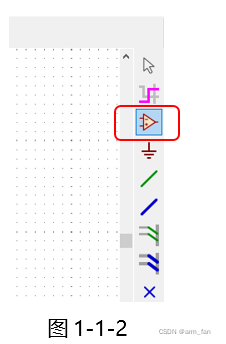

如图1-1-2所示，器件放置符号图标已经被选中。

第2步，指定器件放置的位置。

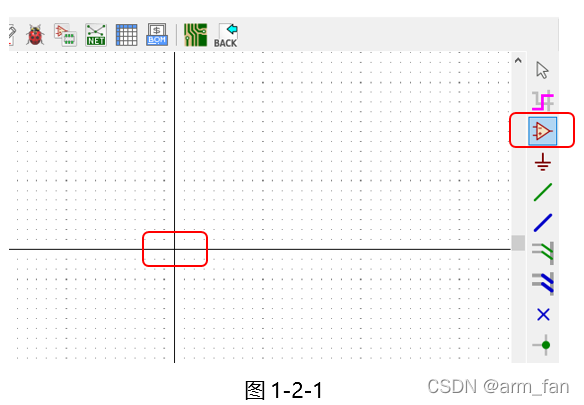

 如图1-2-1所示，移动鼠标至指定位置，然后单击鼠标左键进入器件选择界面。

第3步，查找所需要的元器件。

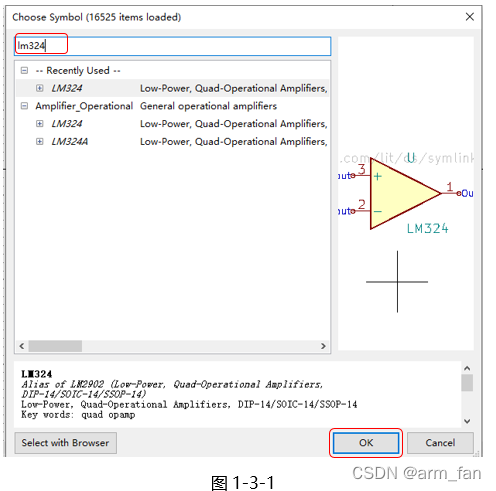

 图1-3-1，在原理图符号库中找到需要的器件，例如，当前选择的器件是LM324，在这里可以选择当前库中的任何器件，然后点击“OK”键返回。

2、放置电源符号

第1步，选中电源符号放置图标。

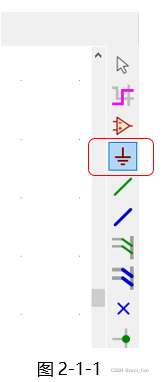

如图2-2-1所示，选中电源放置图标。

第2步，移动鼠标至指定位置。

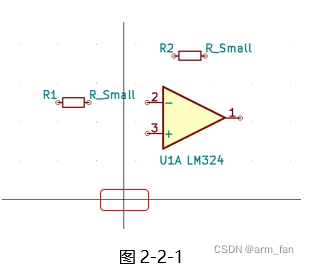

如图2-2-1所示，移动鼠标至指定位置后点击鼠标左键。

第3步，从电源符号库中选择一个电源符号。

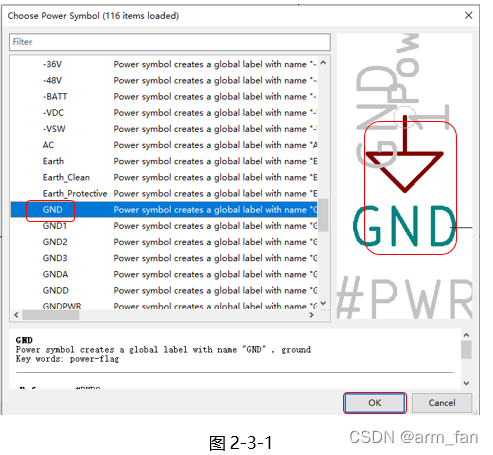

 如图2-3-1所示，选中“GND“电源符号后点击”OK“按钮返回。

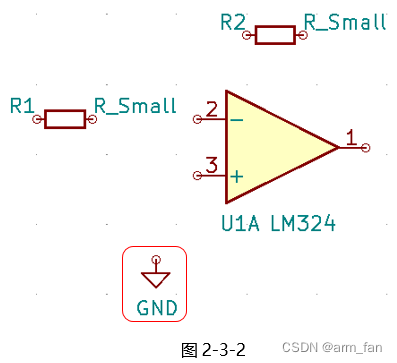

如图2-3-2所示，有放置完成的电源“GND”符号。

3、绘制器件引脚之间的连线

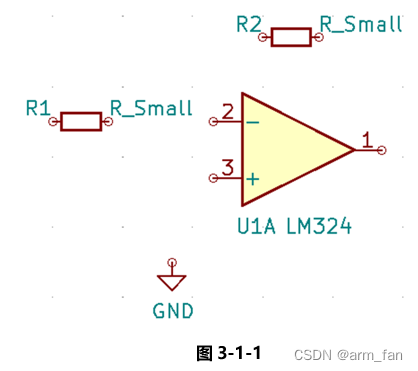

 如图3-1-1所示，参考“1.放置原理图符号”章节的操作步骤，放置好所需要的器件，在本例中，放置了二个电阻和一个运算放大器符号。

如图3-1-2所示，选中“Place Wire“图标。

第2步，绘制器件符号引脚之间的连线。

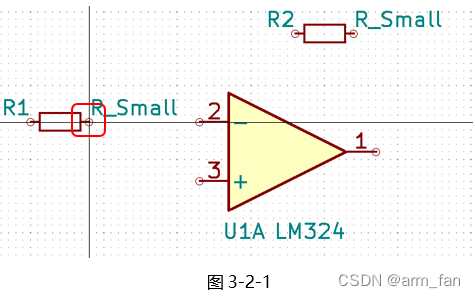

 如图3-2-1所示，移动鼠标至某个器件的引脚位置后点击鼠标左键。

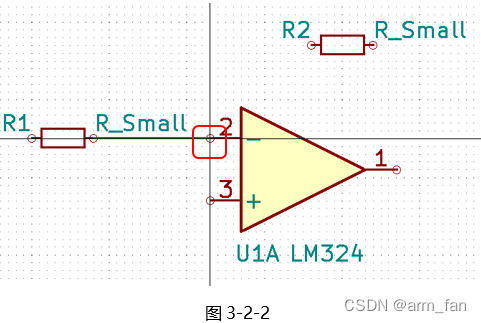

 如图3-2-2所示，移动鼠标至另外一个器件的引脚处，然后再次点击鼠标左键即可完成器件引脚的连线绘制。

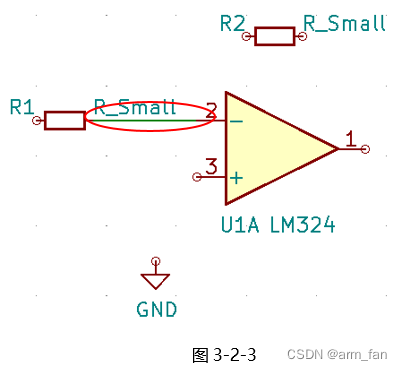

如图3-2-3所示，为器件二个引脚之间绘制完成的连线。

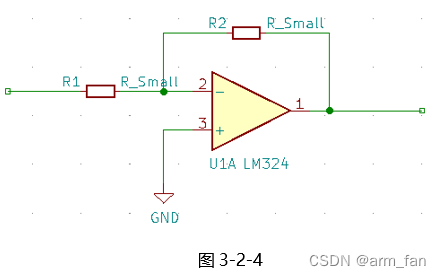

如图3-2-4所示，是绘制完成的一个基于运算放大器的负向放大器。

4、修改器件的属性

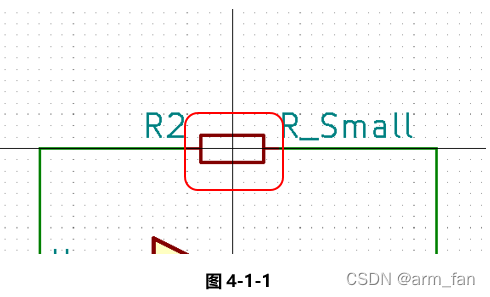

 如图4-1-1所示，移动光标至某个器件所在的位置，然后用快捷键“E“打开器件属性编辑界面。

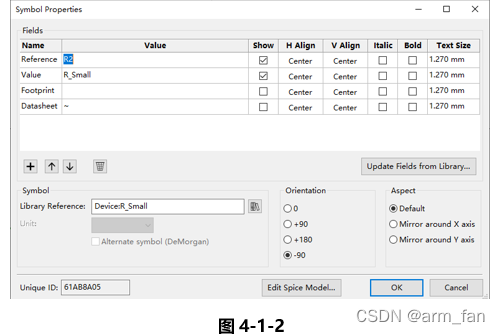

如图4-1-2所示为器件的属性编辑窗口。

第2步，修改器件某个特性属性。

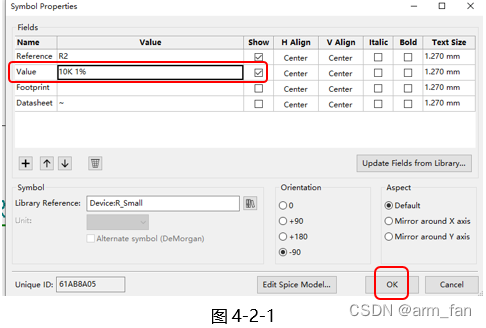

如图4-2-1所示，修改器件的“Value”属性，然后点击“OK”返回。

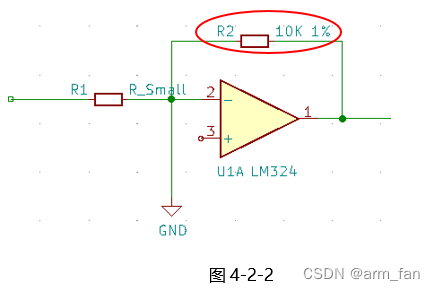

如图4-2-2所示，电阻R2的“Value”属性已经被成功地修改了。

至此，在KiCAD中绘制原理图的过程中，放置原理图符号、放置电源符号、绘制器件引脚之间的连线、修改器件的属性这几个常用操作就介绍完了。
