KiCAD-如何创建一个工程文件并放置原理图器件符号

KiCAD是一款强大的开源EDA设计软件,包含原理图绘制、PCB设计等功能。本文介绍了如何启动KiCAD,创建新的设计工程,以及如何进入原理图绘制界面并放置器件符号。通过简单的步骤,新手可以快速上手这款软件。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、摘要

KiCAD是一款开源的EDA设计软件,它集成了原理图绘制、PCB绘制、GERBER文件浏览、阻抗计算器等实用功能模块,对于常见的使用场景来说已经足够用了,当然对于已经习惯了其它软件使用的人来说,刚开始可能会因为快捷键不同、设计界面不同而有点不习惯,但熟悉一段时间后就好了。

2、设计过程记录

第1步,启动KiCAD。

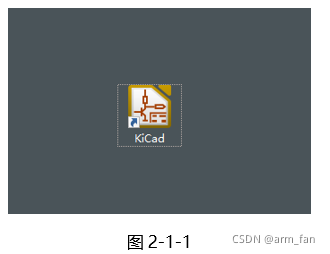

如图2-1所示,点击桌面的KiCAD图标启动软件。

如图2-1-2所示,启动后的KiCAD中有上次所使用的软件工程,如果是新安装的软件则没有这样的设计工程。

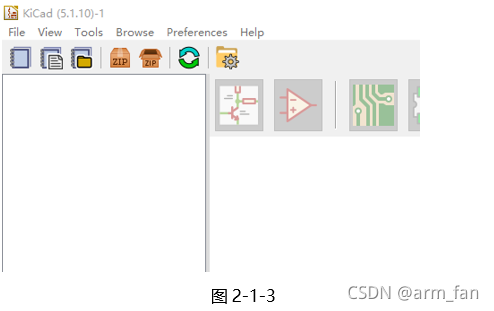

如图2-1-3所示,退出KiCAD,然后手动删除上次打开KiCAD时的工程文件目录,再次启动KiCAD后,则KiCAD中就没有任何设计工程的信息了,就如同KiCAD安装后首次启动时的模样。

第2步,创建一个新的设计工程。

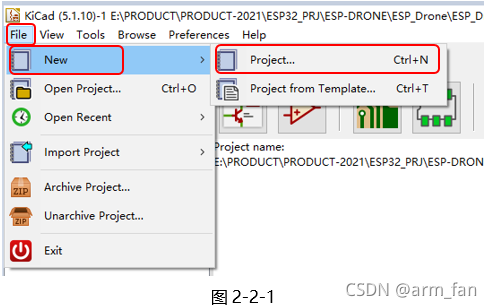

 如图2-2-1所示,点击“File->New->Porjec”菜单创建设计工程。

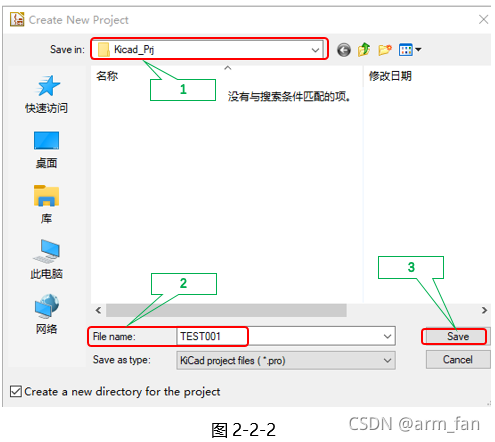

 如图2-2-2所示,选择好工程文件的存放目录,输入工程的文件名,点击“Save”按钮。

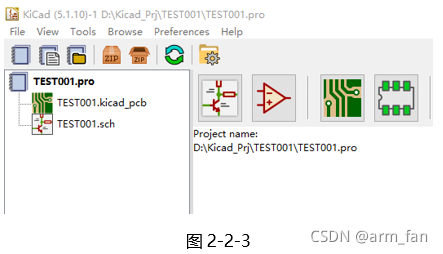

如图2-2-3所示,设计工程创建完成。

第3步,进入原理图绘制界面。

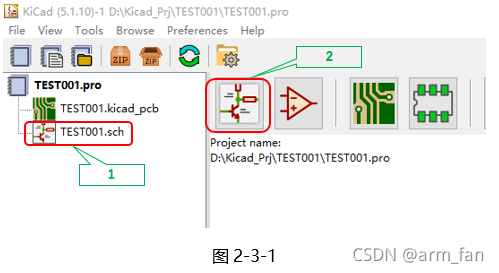

 如图2-3-1所示,点击“1”处的原理图文件名或“2”处的原理图图标即可进入原理图设计界面。

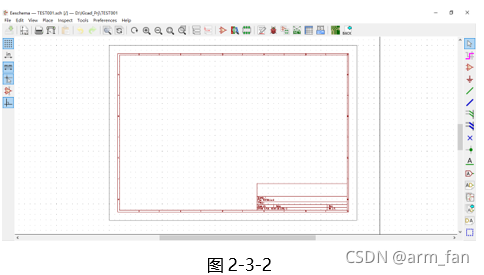

如图2-3-2所示,已经进入原理图设计界面。

第4步,在原理图中放置原理图符号。

如图2-1-1所示,点击选中“Place Symbol”图标。

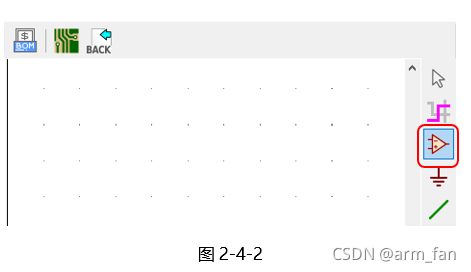

如图2-1-2所示,图标背景变为深色,表示放置器件符号的功能被启动了。

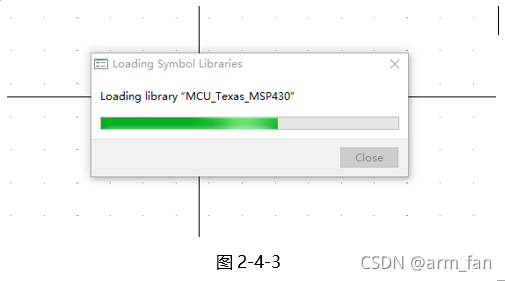

如图2-4-3所示,移动鼠标至屏幕合适位置点击进入原理图符号库加载界面,并等待一会儿。

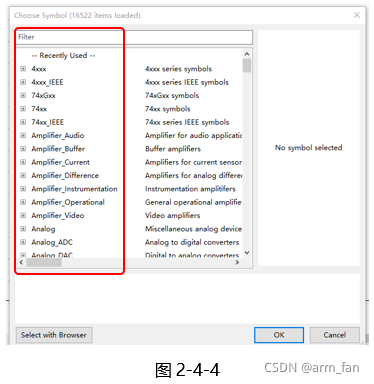

如图2-4-4所示,可见所有的器件符号库列表。

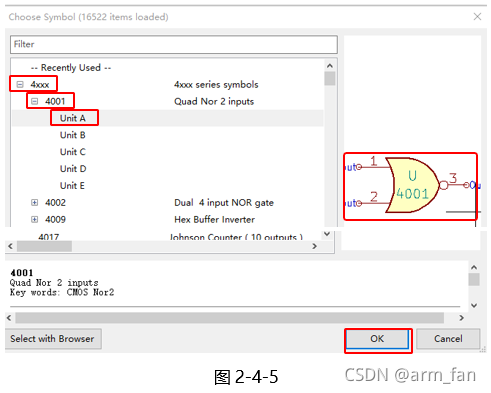

如图2-4-5所示,从器件库挑选一个器件,然后点击“OK”按钮返回。

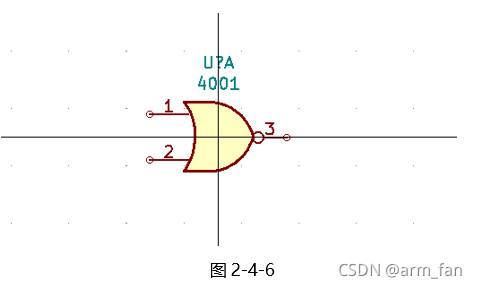

如图2-4-6所示,移动鼠标至屏幕需要放置器件的位置后单击即可完成器件符号的放置过程。

至此,如何创建一个设计工程和放置器件符号的过程就完成了。

2021.11.27
