ZYNQ Vitis 下载程序出现错误 问题记录

最新推荐文章于 2025-04-17 09:17:57 发布
最新推荐文章于 2025-04-17 09:17:57 发布
阅读量923 收藏 11
点赞数 4
文章标签： fpga开发 fpga
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/a14680024000/article/details/144669990
版权

一、Error while launching program:  no targets found with "name =~"APU*"". available targets:   1* DAP (Cannot open JTAG port: AP transaction error, DAP status 0x30000021)   4  xc7z020      5  Legacy Debug Hub no targets found with "name =~"APU*"". available

参考https://blog.youkuaiyun.com/yundanfengqing_nuc/article/details/121857361

解决办法：更改一下时钟频率即可

二、Vitis/SDK烧录不了，提示

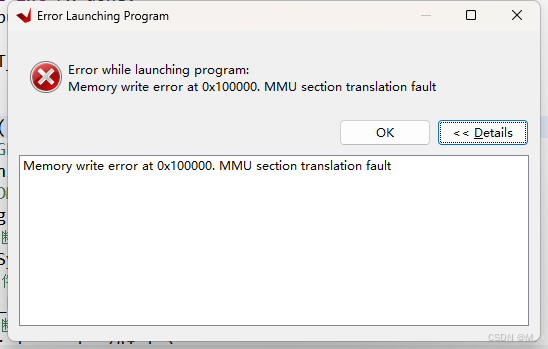

Memory write error at 0x100000. MMU section translation fault

解决办法：1、将板子调到JTAG 模式

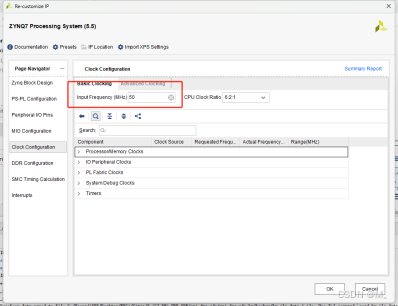

                2、查看原理图有没有错误，正点原子的PS时钟频率是33.3333M，刚好和Zynq Processing 默认的时钟频率一致，查看一下板子原理图，改一下时钟频率

三、Error Launching Program

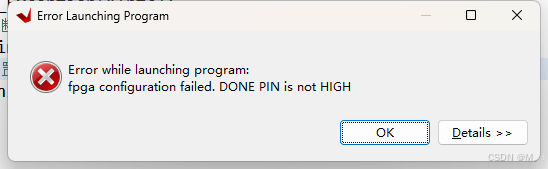

fpga configuration failed.Done pin is not high

参考：vivado修改下载器下载速率_ZYNQ:FPGA_AXI_ARM-优快云专栏

原因是下载器速度太快了

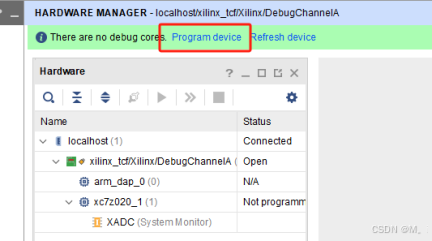

解决办法：先在Vivado 烧录，然后再去Vitis/SDK烧录即可
