ROS2+Gazebo+OpenCV之mobot仿真视觉传感器

最新推荐文章于 2025-10-14 15:31:22 发布

原创最新推荐文章于 2025-10-14 15:31:22 发布 · 2.8k 阅读

23 ·

CC 4.0 BY-SA版权

文章标签：

#opencv #计算机视觉 #人工智能 #ROS2 #Gazebo

该博客介绍如何使用ROS2和OpenCV进行实时视频流处理，包括图像订阅、转换和显示。提供的代码示例展示了如何创建一个ROS2节点来订阅'video_frames'话题，并通过回调函数进行处理。内容适用于dashing、foxy和galactic等多个ROS2版本，可用于红绿灯识别和赛道巡线等基础视觉任务。文章还包括了针对学生反馈的优化和调整，并提供了部分调试截图。

之前介绍了使用笔记本或者USB摄像头的一些方法，比如获取图像然后再做简单处理。

预备基础：

ROS2之OpenCV的微笑入门资料篇

ROS2之OpenCV怎么理解一段代码

ROS2机器人个人教程博客汇总（2021共6套）

其中：

使用机器人操作系统ROS 2和仿真软件Gazebo 9服务进阶实战（八）- mobot行驶至目标位置

当然，这些案例dashing/foxy/galactic/humble都是通用的。

如：ROS2之OpenCV怎么理解一段代码，一样。

只需修改一行代码即可实现：

在这样环境中，可以做红绿等识别和赛道巡线等基础视觉教学任务。

已经测试三轮，在充分听取学生建议的基础上优化和改进，并全部公开。

提示：

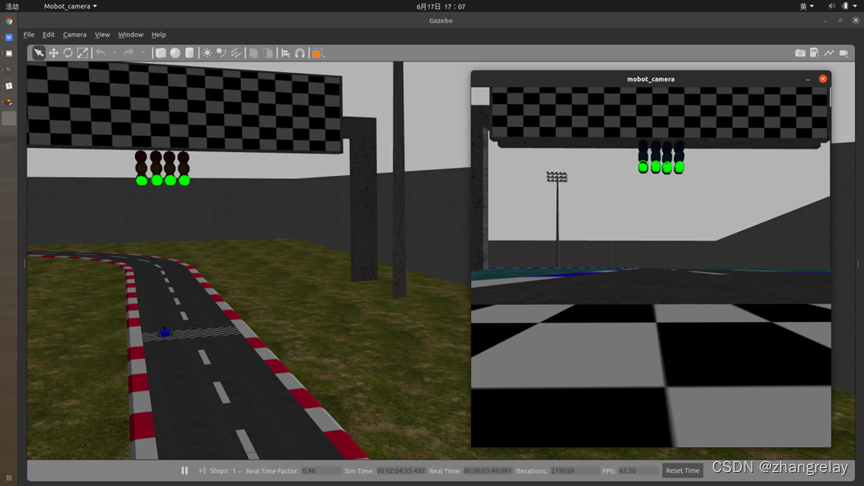

图片右侧显示mobot_camera，参考：

参考python代码：

# Basic ROS 2 program to subscribe to real-time streaming
# video from your built-in webcam
# Author:
# - Addison Sears-Collins
# - https://automaticaddison.com

# Import the necessary libraries
import rclpy # Python library for ROS 2
from rclpy.node import Node # Handles the creation of nodes
from sensor_msgs.msg import Image # Image is the message type
from cv_bridge import CvBridge # Package to convert between ROS and OpenCV Images
import cv2 # OpenCV library

class ImageSubscriber(Node):
  """
  Create an ImageSubscriber class, which is a subclass of the Node class.
  """
  def __init__(self):
    """
    Class constructor to set up the node
    """
    # Initiate the Node class's constructor and give it a name
    super().__init__('image_subscriber')

    # Create the subscriber. This subscriber will receive an Image
    # from the video_frames topic. The queue size is 10 messages.
    self.subscription = self.create_subscription(
      Image,
      'video_frames',
      self.listener_callback,
      10)
    self.subscription # prevent unused variable warning

    # Used to convert between ROS and OpenCV images
    self.br = CvBridge()

  def listener_callback(self, data):
    """
    Callback function.
    """
    # Display the message on the console
    self.get_logger().info('Receiving video frame')

    # Convert ROS Image message to OpenCV image
    current_frame = self.br.imgmsg_to_cv2(data)

    # Display image
    cv2.imshow("camera", current_frame)

    cv2.waitKey(1)

def main(args=None):

  # Initialize the rclpy library
  rclpy.init(args=args)

  # Create the node
  image_subscriber = ImageSubscriber()

  # Spin the node so the callback function is called.
  rclpy.spin(image_subscriber)

  # Destroy the node explicitly
  # (optional - otherwise it will be done automatically
  # when the garbage collector destroys the node object)
  image_subscriber.destroy_node()

  # Shutdown the ROS client library for Python
  rclpy.shutdown()

if __name__ == '__main__':
  main()

需要修改：

    # from the video_frames topic. The queue size is 10 messages.
    self.subscription = self.create_subscription(
      Image,
      '**********',
      self.listener_callback,
      10)

频率为10hz，可修改为仿真虚拟传感器对应发布频率，*******修改为对应主题。

不重要的修改：

    # Display image
    cv2.imshow("camera", current_frame)

部分调试过程截图：

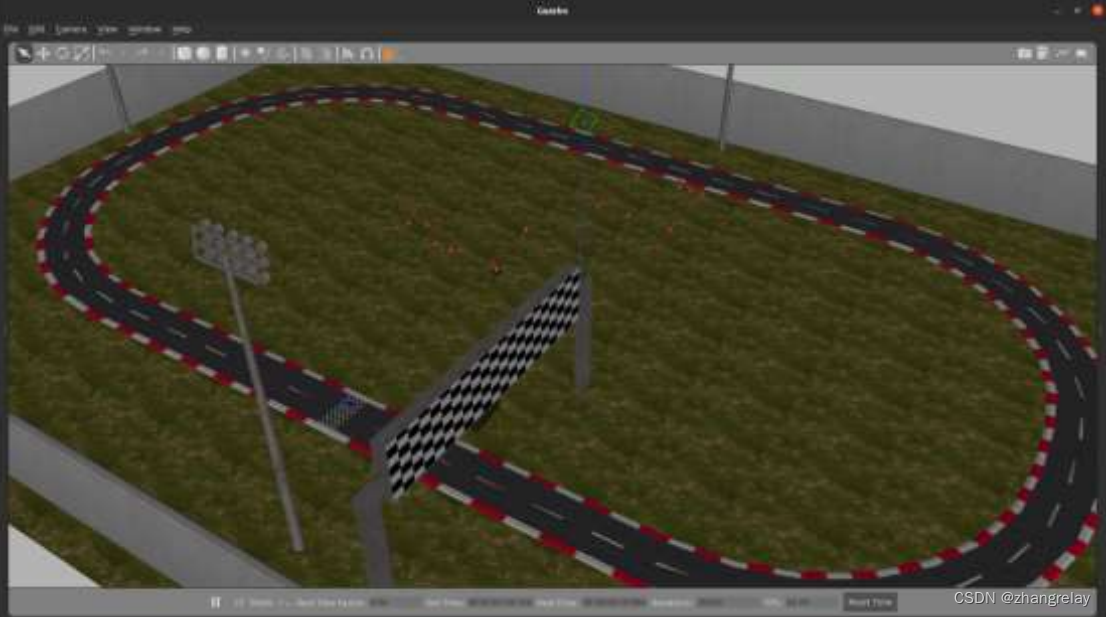

全景

局部

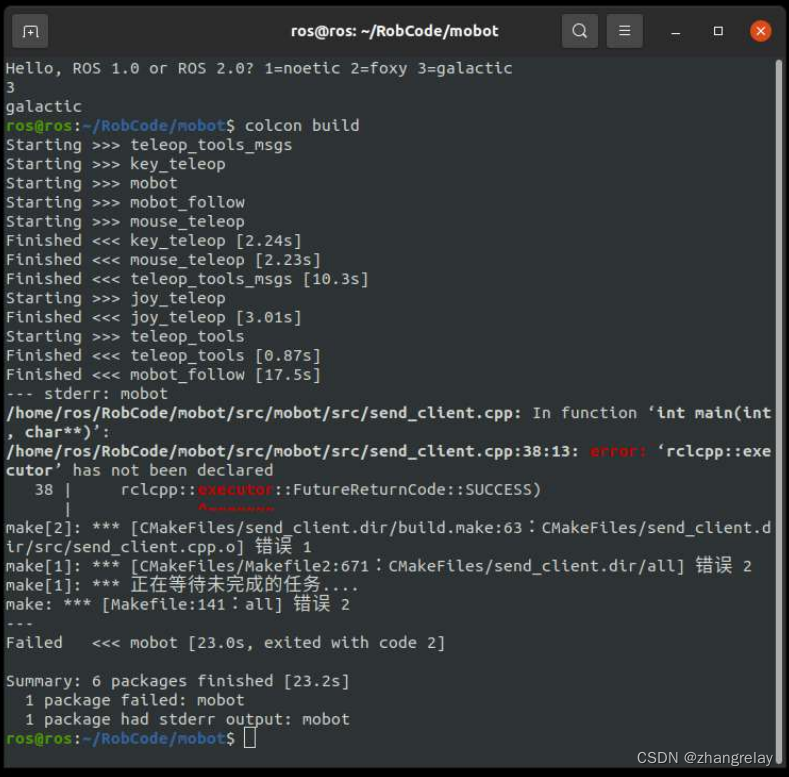

部分版本接口函数不一致：

dashing+foxy一切ok。

需要修改，后续再补充。
