机器人技术与智能系统的工程化与应用第三章视觉—语言—动作（VLA）模型专题

视觉—语言—动作（VLA）模型的目标是将视觉感知、语言指令与动作生成在统一的概率／表征框架下耦合，使机器人能够从异质模态输入推理出连贯、可执行且语义一致的动作序列。为实现这一目标，需要构造（1）能够实现模态间语义对齐的共享表征；（2）能捕捉时序依赖并以条件方式生成动作的时序模型；（3）基于语义层次为任务分解与接口提供形式化约定的层次化表示。本章在形式化概率框架下系统说明跨模态表示的构建方法，并在关键处给出逐步推导，以便作为教材中可直接引用的原理章节。

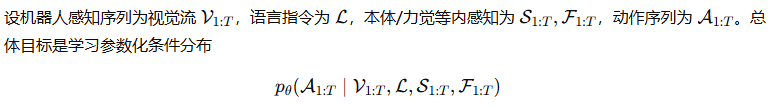

3.1 跨模态表示的构建方法（总体框架与目标）

或等价地学习一组可交互的潜在表征 zzz（或分层潜变量）使得动作生成与模态对齐成为高效的下游推断问题。跨模态表示设计应满足三条要求：信息保真（与动作相关的信息尽量保留）、语义可对齐（不同模态在同一语义空间中可比）、条件可分离（高层语义与低阶执行可分离以便层次化控制）。下文依次讨论对齐、时序条件化与语义层次化的具体方法与数学推导。

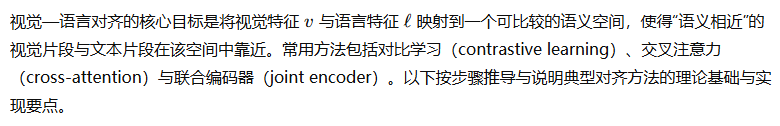

3.1.1 视觉与语言对齐技术

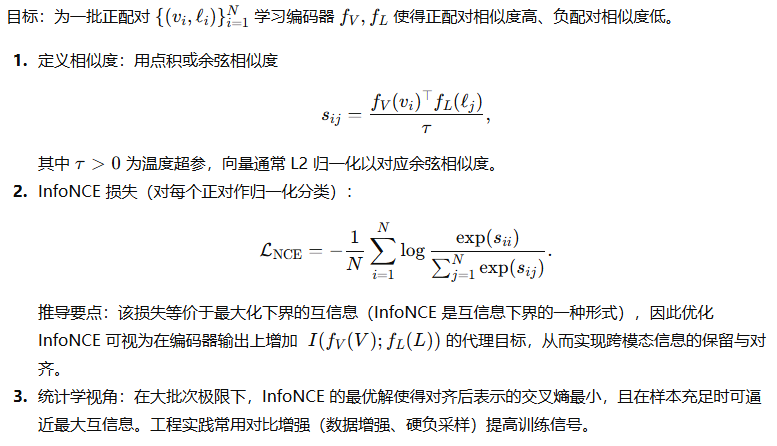

（一）对比学习（InfoNCE / 对齐损失）的推导与实现。

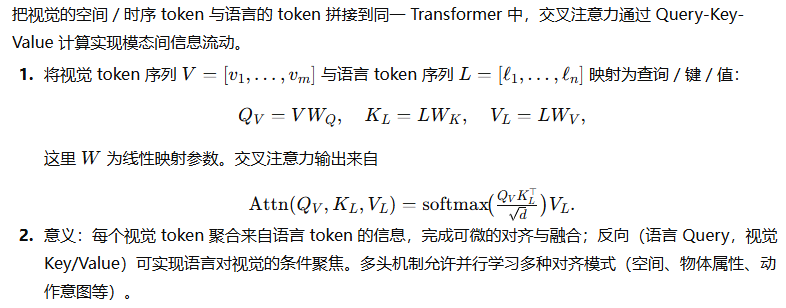

（二）交叉注意力/联合 Transformer 的对齐机制。

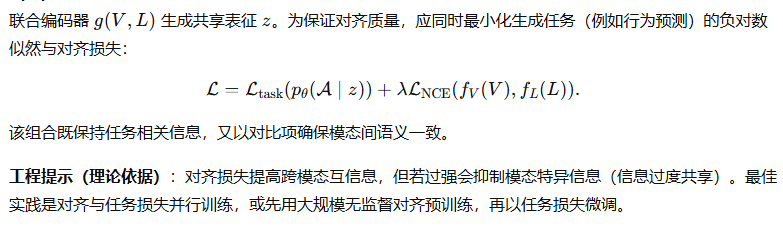

（三）联合表示与对齐正则。

3.1.2 时序与动作条件化的表达方式

动作是时序的—决策依赖历史观测与动作。时序条件化的核心是以合适的概率分解和潜变量模型来表达历史依赖与不确定性，常见路径有自回归建模、条件潜变量序列模型（sequential VAE / state-space models）与条件扩散过程。下面逐步推导关键形式化表达与训练目标。

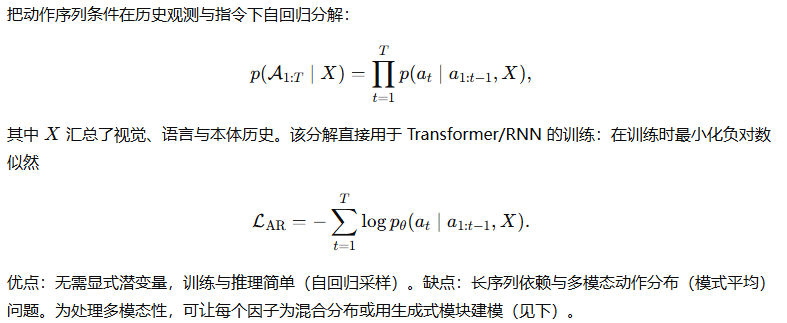

（一）自回归条件分解（逐步因子化）。

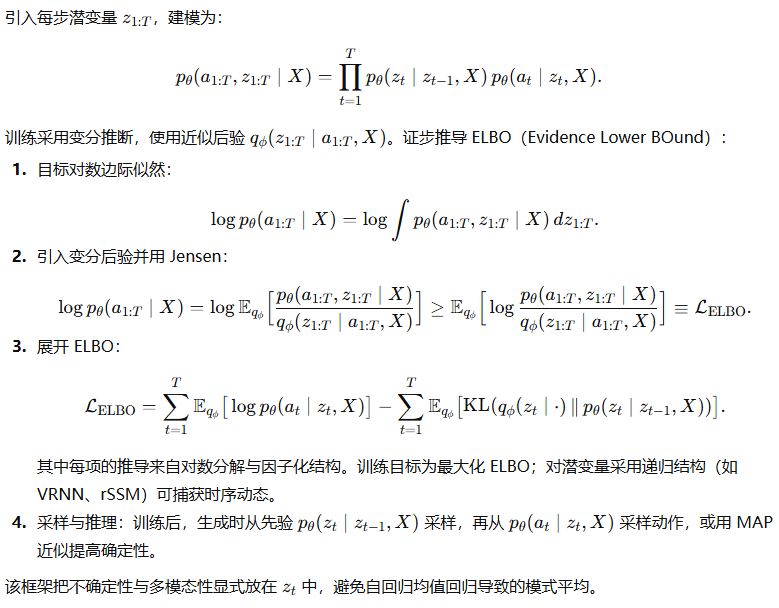

（二）条件潜变量序列模型（时序 VAE / State-Space Model）及 ELBO 推导。

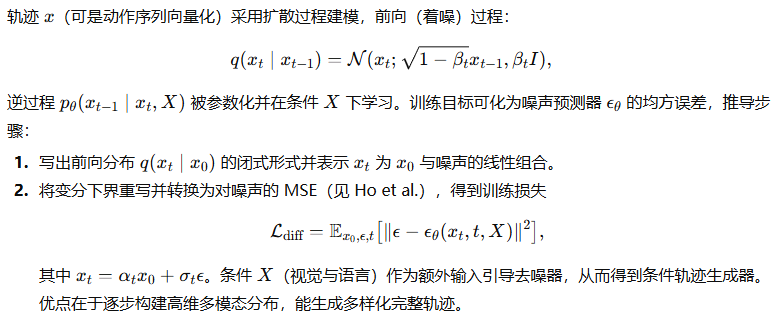

（三）条件扩散模型用于轨迹生成（简化推导）。

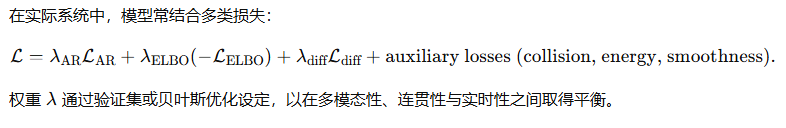

（四）联合训练目标的组合形式。

3.1.3 语义层次化表示与任务接口约定

任务通常天然层次化：高层表述目标／意图（semantic goal），中层负责子任务（subgoals / options），低层执行连续控制（motor commands）。构造语义层次化表示既有利于数据效率（高层抽象泛化更好），也便于将学习策略与传统规划／符号方法结合。下文按步骤给出层次化概率模型、接口规范与符号化/接地（grounding）方法。

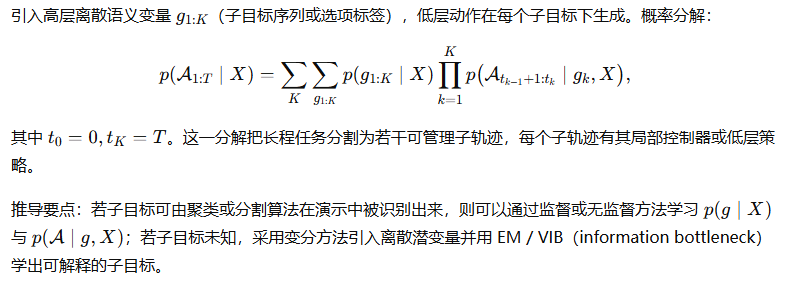

（一）层次化概率分解与选项框架。

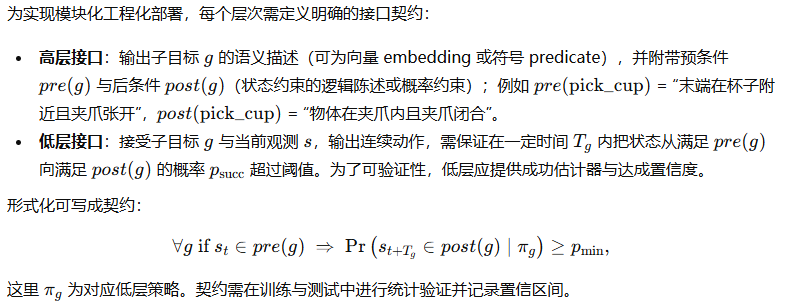

（二）语义接口（contracts）与预条件/后条件。

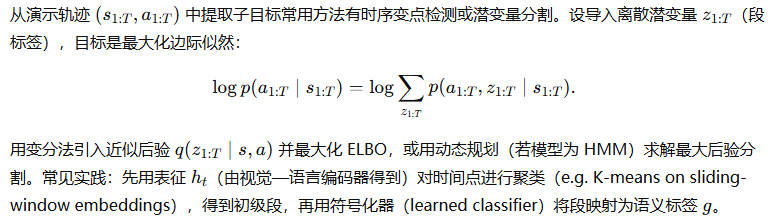

（三）子目标提取：无监督分割与语义聚类的实用推导。

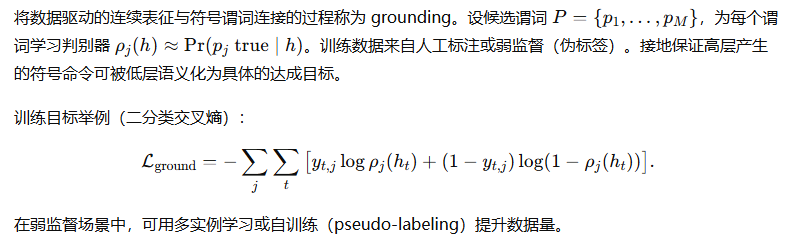

（四）语义与符号化接地（grounding）。

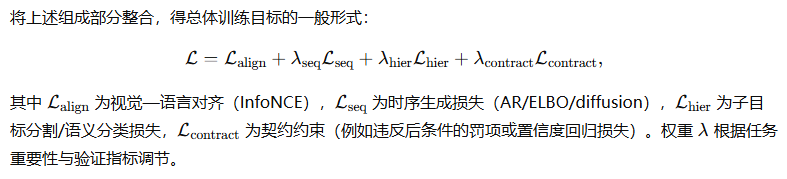

（五）层次化学习的联合目标（整合式损失）。

3.2 指令到动作的流水线设计

在机器人系统中，指令到动作的流水线设计是实现高效和精确任务执行的关键。为了将自然语言指令转化为可执行的动作序列，系统必须具备多个模块的配合，这些模块包括自然语言解析、任务规划、低层控制分工以及交互式纠错与意图澄清机制。本节将详细描述这三个模块的设计原理和实现方法，确保从输入的自然语言指令到输出的具体动作之间能够保持一致性与高效性。

3.2.1 自然语言解析与指令抽象化

自然语言解析是将语言输入转化为机器可理解的形式，是指令到动作流水线的起点。解析的核心任务是将人类语言中的模糊、复杂信息映射为明确的逻辑结构和符号表示。指令抽象化则是通过识别任务中的关键组成部分，转换为任务执行所需的高层目标或操作步骤。

1) 解析过程的结构化设计

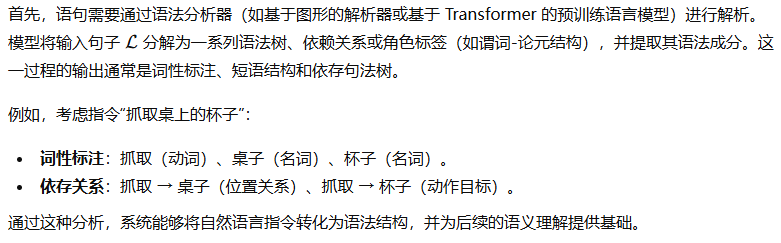

1.1 语言模型与句法分析

1.2 语义理解与意图提取

语法分析为后续的语义理解奠定基础。语义理解的目标是从句法结构中提取出指令的实际意图。例如，指令“抓取桌上的杯子”可以拆解为以下几个任务元素：

动作：抓取
目标：杯子
位置：桌子

为了进一步抽象化，系统需要通过词汇的嵌入表示（如词向量、BERT 等）来捕捉不同词语之间的关系，并通过图神经网络（GNN）等模型推理出任务的高级目标和操作。

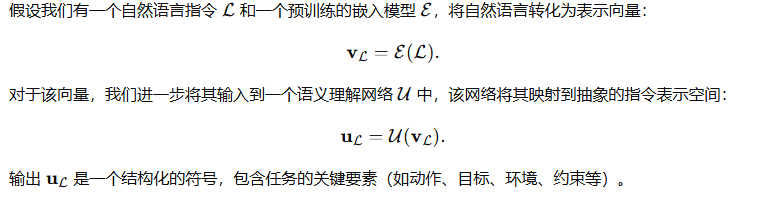

数学推导：

2) 任务表示与指令抽象化

指令的抽象化通过识别和抽取指令中涉及的核心任务元素（如动作、目标、约束等），并将其转化为一个高层次的表示（例如符号化、任务图或约束条件）。这一过程中，系统需要利用语义图（或语义角色标注）将动作与目标之间的关系明确化。

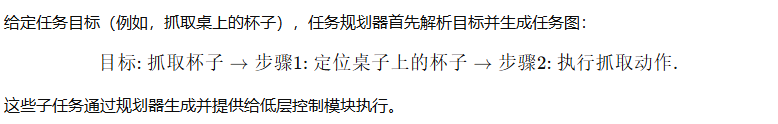

任务图表示：

3.2.2 任务规划与低层控制的分工契约

任务规划和低层控制的分工契约是指在高层任务规划与低层控制之间建立有效的协作机制。任务规划模块负责从高层次的目标生成子任务，并将这些子任务传递给低层控制模块执行。低层控制则负责处理具体的动作生成和执行。

1) 任务规划

任务规划的目标是将高层目标（如“抓取桌上的杯子”）分解为具体的可执行子任务。任务规划器需要依据任务约束、环境状态和已有知识，制定出执行步骤，并确保步骤间的合理性。

1.1 基于图的任务规划

图规划方法广泛应用于任务规划中。在这种方法中，任务可以表示为图的形式，其中节点表示任务步骤，边表示任务步骤之间的依赖关系。常见的任务规划方法包括基于PDDL（Planning Domain Definition Language）的规划器和基于图搜索的策略。

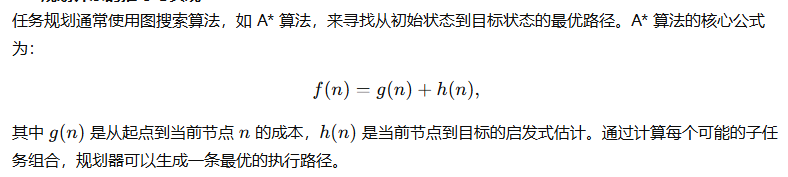

1.2 规划算法的推导与实现

2) 低层控制分工

低层控制是任务执行过程中至关重要的部分，它负责将任务规划器生成的子任务转化为具体的控制指令。低层控制模块涉及对机器人的各类感知输入（如视觉、力觉、本体感觉等）进行实时处理，并根据任务需求生成相应的动作。

2.1 低层控制与高层指令的映射

低层控制与任务规划之间的分工契约体现在任务子任务的分配和执行上。例如，在执行抓取任务时，低层控制需要根据视觉输入（例如，抓取对象的位置）来调整机械臂的轨迹，并在执行过程中确保目标的稳定性和抓取精度。

2.2 低层控制模块的设计

低层控制模块通常包括轨迹生成、力控制、碰撞检测等子模块。轨迹生成模块基于规划任务给出的目标位置信息（如桌上的杯子位置），生成合适的运动轨迹。力控制模块则根据实际抓取中的反馈（如触觉信息），调整抓取力度，以确保杯子不被打翻。

3.2.3 交互式纠错与意图澄清机制

在任务执行过程中，可能会出现意图不明确、环境信息不完备或外部干扰等问题，导致机器人无法准确地执行预定任务。为了保证任务的顺利执行，机器人系统需要具备交互式纠错和意图澄清机制，以便及时调整执行策略，并在必要时向用户请求额外的信息或修正。

1) 交互式纠错机制

交互式纠错机制的目标是当机器人在执行过程中遇到问题时，能够及时识别并进行修正。常见的纠错方式包括：

任务失败检测：机器人在执行过程中通过传感器（如视觉、力觉等）实时监控任务状态，并通过误差检测算法判断任务是否成功完成。例如，当抓取任务失败时，机器人可以根据目标物体的位置偏差或抓取力反馈检测到任务失败。
错误反馈机制：当检测到任务失败或异常时，机器人能够通过语音或显示器向用户反馈错误，并提出可能的原因和解决方案。

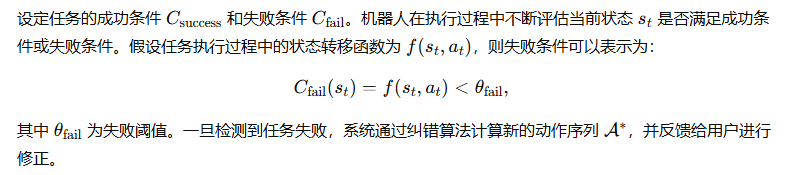

1.1 任务失败检测与纠错推导

2) 意图澄清机制

在多轮交互中，用户的意图可能不明确或存在歧义，机器人需要主动澄清用户的意图，以避免误解。意图澄清通常包括：

任务细节询问：当机器人不确定如何执行任务时，它可以通过询问用户来澄清任务细节。例如，用户指示“拿起杯子”，机器人可以询问：“你希望我从桌子的哪个位置拿起杯子？”
多模态反馈：机器人可以结合视觉反馈、语音确认和图形界面等多种方式与用户交互，以帮助澄清任务意图。

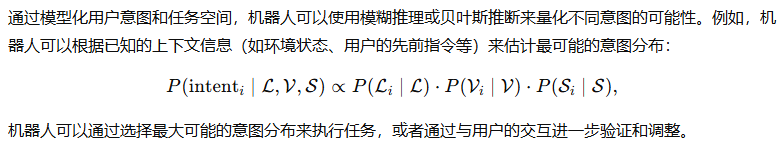

2.1 意图澄清的实现推导

3.3 可扩展性与共享策略库

在现代机器人技术中，提升系统的可扩展性和复用性是至关重要的。随着任务复杂性的不断增加，机器人系统需要支持更加灵活和高效的技能调用方式，并能够适应不同任务需求的变化。为了实现这一目标，模块化的技能库设计和共享策略库的规范化至关重要。通过采用合理的版本控制、兼容性管理和互操作性标准，机器人系统能够在不同任务间实现高效的迁移学习和模块复用。本节将详细探讨模块化技能库的设计要点、版本控制与兼容性管理策略以及共享基线和互操作性规范。

3.3.1 模块化技能库的设计要点

模块化技能库（Modular Skill Library）是为了增强机器人系统的灵活性和可扩展性而设计的核心组成部分。它通过将复杂的任务分解为多个可独立执行的小模块，使得各个模块可以在不同任务之间共享和复用，从而大大提升了系统的效率与可维护性。

1) 模块化设计原则

模块化技能库的设计应遵循以下基本原则：

1.1 功能独立性与高内聚性

每个模块应仅完成一个具体的功能或任务，并具有高度的内聚性。模块的功能应尽可能单一，避免功能耦合。这样可以确保模块的复用性，使得模块能够在不同的任务中高效应用。例如，一个视觉处理模块可以专注于图像预处理，而一个抓取技能模块则可以专注于基于视觉输入进行抓取动作的生成。

1.2 接口标准化与低耦合性

模块之间应通过标准化接口进行交互，以降低模块之间的耦合性。接口应清晰地定义输入和输出的格式、数据类型以及数据流向。通过标准化接口，系统可以方便地进行模块替换和扩展。例如，一个抓取模块可能通过接受目标位置和抓取策略的参数作为输入，并输出控制信号给低层控制器；而视觉模块则提供图像输入和位置信息的输出。

1.3 可组合性与灵活性

模块的设计应具有良好的组合性，允许通过简单的组合多个基础模块来实现复杂的任务。设计时要支持模块的动态加载和卸载，以便根据不同的任务需求灵活调整。比如，在执行一个清洁任务时，机器人可以灵活调用不同的视觉、抓取和路径规划模块。

1.4 状态管理与上下文感知

为了使模块能够在不同的任务场景下发挥作用，必须设计一个有效的状态管理机制，使得模块能够感知并响应环境状态和任务状态的变化。例如，抓取模块不仅需要知道目标物体的位置，还需要理解环境中其他物体的位置以及它们之间的相对关系。

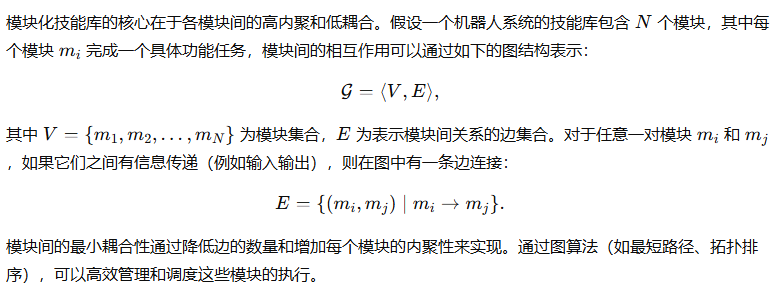

2) 模块化设计的数学描述

3.3.2 版本控制、兼容性与回滚策略

在大规模和长期运行的机器人系统中，版本控制和兼容性管理是确保模块更新、升级和维护能够顺利进行的关键。随着技能库不断扩展和技术的不断演进，管理不同版本的模块以及确保新版本的模块能够与旧版本兼容是非常重要的。

1) 版本控制策略

版本控制策略的核心在于记录模块的历史版本，并确保不同版本之间的差异能够被跟踪和管理。为了确保系统的稳定性和高效性，机器人系统应采用语义化版本控制（Semantic Versioning）策略，具体包括以下内容：

主版本号：当模块发生了不可兼容的变更（例如接口变化或算法更新）时，主版本号加一。
次版本号：当模块增加了新功能或优化，但保持向后兼容时，次版本号加一。
修订号：当模块修复了已知 bug 或进行了小范围的性能优化时，修订号加一。

例如，一个视觉模块的版本可能由 1.2.31.2.31.2.3 升级为 2.0.02.0.02.0.0，其中主版本号的变化表示该版本包含了不兼容的改动，而次版本号的变化表示对已有功能的扩展或增强。

2) 兼容性管理

为了在多个版本之间保持兼容性，系统需要采用接口兼容性测试和数据兼容性验证。兼容性管理的核心任务是确保新版本的模块能够正确地与旧版本的模块协同工作。例如，当引入一个新版本的视觉模块时，系统应验证该模块是否能够正确与现有的控制模块进行数据交换，而不破坏原有功能。

2.1 兼容性测试与验证

兼容性测试可以通过以下方式进行：

单元测试：对每个模块进行独立的功能测试，确保新版本模块能通过单元测试并满足设计要求。
集成测试：在系统集成时测试模块之间的兼容性，特别是在不同版本的模块之间。

2.2 回滚策略

回滚策略的核心是在遇到模块不兼容或出现故障时，能够快速恢复到稳定版本。系统应记录每个模块的版本号和更新历史，并提供一个回滚机制，允许系统将模块切换回先前的稳定版本。回滚策略包括：

自动回滚：当检测到模块故障时，系统可以自动切换到先前的版本。
手动回滚：通过操作控制台或命令行，系统管理员可以手动将模块降级至之前的版本。

回滚策略可通过版本控制系统和历史记录管理来实现。例如，通过 Git 等版本控制工具来管理模块的不同版本，确保模块的历史版本可以随时恢复。

3.3.3 共享基线与互操作性规范

在多机器人系统中，不同机器人之间的协调和协作要求具有良好的互操作性。而在大规模部署时，不同开发团队或不同系统之间的模块共享和兼容性要求进一步提升。因此，制定共享基线和互操作性规范是实现系统间高效协作的基础。

1) 共享基线的定义与实现

共享基线（Shared Baseline）指的是一组共同认可的技术标准和接口协议，它们定义了不同模块和子系统之间的数据交换格式、通信协议和功能接口。共享基线的制定可以确保不同模块和子系统在不同开发环境和任务需求下能够顺利协作。

1.1 基线设计要点

共享基线的设计应确保以下几点：

标准化接口：定义标准化的接口协议，如 ROS 2（Robot Operating System）中的消息传递机制，以便不同模块和机器人之间能够无缝通信。
数据格式统一：定义统一的数据格式和通信协议（如 JSON、Protocol Buffers、XML 等），确保数据能够在不同模块间正确解析。
模块协作规范：规定模块之间如何进行信息交换和控制信号传递，确保模块间的协作不会冲突。
