Altium Designer(一):SCH

本文详细介绍使用AltiumDesigner进行电路设计的实用技巧,包括元件属性设置、高亮网络、显示交叉连接效果、统一命名元件、快速切换PCB、差分对布线及原理图编译检查等,助您提升设计效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.Components:

       在使用Altium Designer画原理图时,元件一般有几个重要属性,如 Designator,Comment,Description,Value等等。
画原理图时,一般把元件的参数数值写在Comment属性(或者将Comment设置为 =value)中。按规范进行设置元件的参数数值,是把元件的参数填入Value属性中,但是,如果需要导出BOM表,却无法将不同value值的元件分行显示,因为 Altium Desinger导出BOM表时,不能按Value进行元件分类

2.Highlight:

        a.按住 Alt键+鼠标左键,可以高亮某一网络上的所有连接(单页);
        b.Navigator(在原理图界面右下角,Designe Compiler选项中),Alt键+鼠标左键,可以高亮工程中整条网络(所有页)

3.Display Cross-Overs:

设置AD的原理图在导线有交叉时,显示圆弧跨越的效果方法:DXP->Preferences->Schematic->Genera->Display Cross-Overs

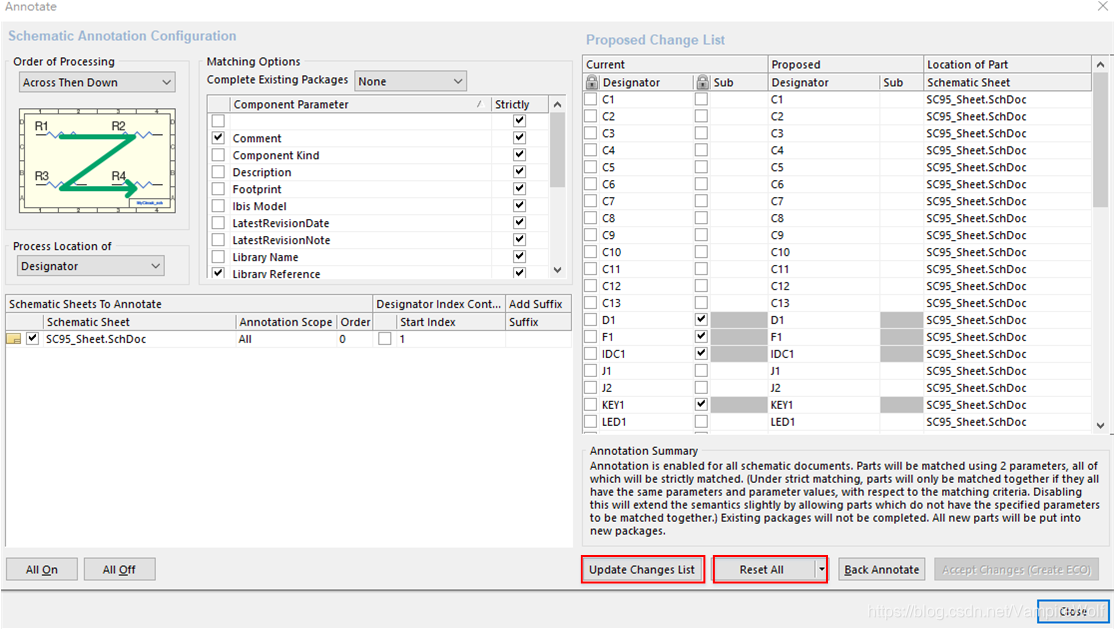

4.Annotate:

       原理图绘制完成后,可以使用Annotate所有元器件进行统一命名。
点击Tools-->Annotate 然后点击 Reset All>>Update ChangesList>>Accept Changes,可以进行统一修改编号。

5.Select PCB Components:

       在原理图中用鼠标框选一块电路或选中若干个器件,按 T—>S,就能马上切换到PCB中,同步选中那些器件;

6.Interactive Differential Pair Routing:

      放置元件和绘制差分对信号。差分对命名规则是名称相同,后缀分别标以_P和_N,再选择Place—>directives—>differential pairs,放置差分对符号;

7.Compile:

       原理图绘制完成后,点击 Project-->Compile Document ,可以进行电气错误检查,检查结果可以在 Messages 中查看。
