MOSFET(三):电源缓启动

本文介绍了电源插拔时可能引发的问题,如连接器打火和电源跌落,并提出使用MOS管构建电源缓启动电路以解决这些问题。MOS管的低导通阻抗和米勒效应使得其在电路设计中能够实现防抖动延时和电流上升斜率控制。文章详细解析了一个使用NMOS构建的-48V电源缓启动电路,包括各组件如D1、R2、C1、R1、R3、C2、R4、R5、D3和D2的功能和作用,强调了电路稳定性和保护机制的重要性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、缓启原因

       电源在进行插拔时,会有如下两种情况出现:

  1. 电源连接器的机械触点在接触瞬间会出现弹跳;
  2. 由于系统大容量储能电容的充电效应,系统中会出现很大的冲击电流

        上述两种情况可能会引起连接器打火,引发火灾;也可能会引起系统电源跌落,导致误码或系统重启。

二、MOS特点

       MOS管有导通阻抗Rds低和驱动简单的特点,利用其米勒效应icon-default.png?t=O83Ahttps://blog.youkuaiyun.com/VampireWolf/article/details/113241620,在电路设计中可以设计电源缓启动电路(通常情况下,在正电源中用PMOS,在负电源中使用NMOS),可以实现防抖动延时上电、控制输入电流的上升斜率和幅值等功能,提高电源稳定性

三、电路分析

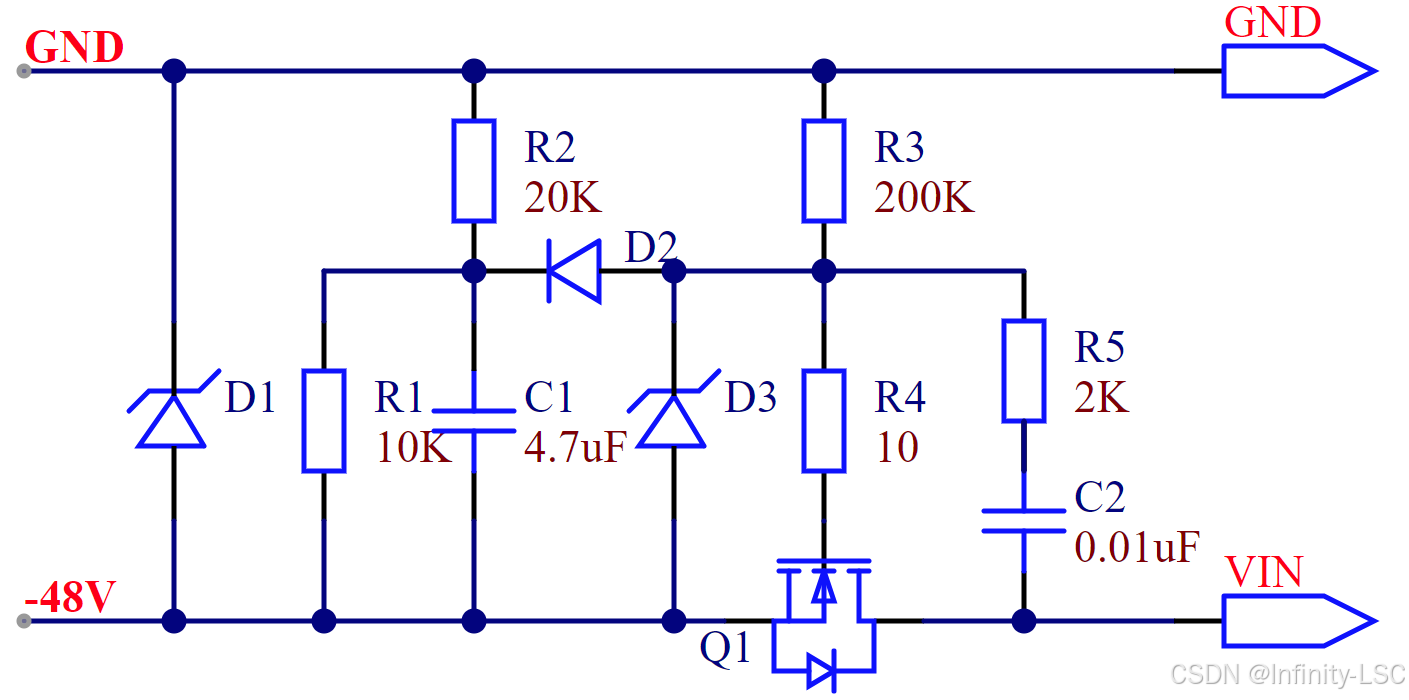

下图是用 NMOS 搭建的一个 -48V 电源缓启动电路:

  • D1是嵌位二极管,防止输入电压过大损坏后级电路;
  • R2和C1的作用是实现防抖动延时功能;
  • R1的作用是给C1提供一个快速放电通道,要求R1的分压值大于D3的稳压值;
  • R3和C2用来控制上电电流的上升斜率;
  • R4和R5的作用是防止MOS管自激振荡,要求R4、R5<<R3;
  • 嵌位二极管D3的作用是保护MOS管Q1的栅-源极不被高压击穿;
  • D2的作用是在MOS管导通后对R2、C1构成的防抖动延时电路和R3、C2构成的上电斜率控制电路进行隔离,防止MOS栅极充电过程受C1的影响。

四、电路仿真

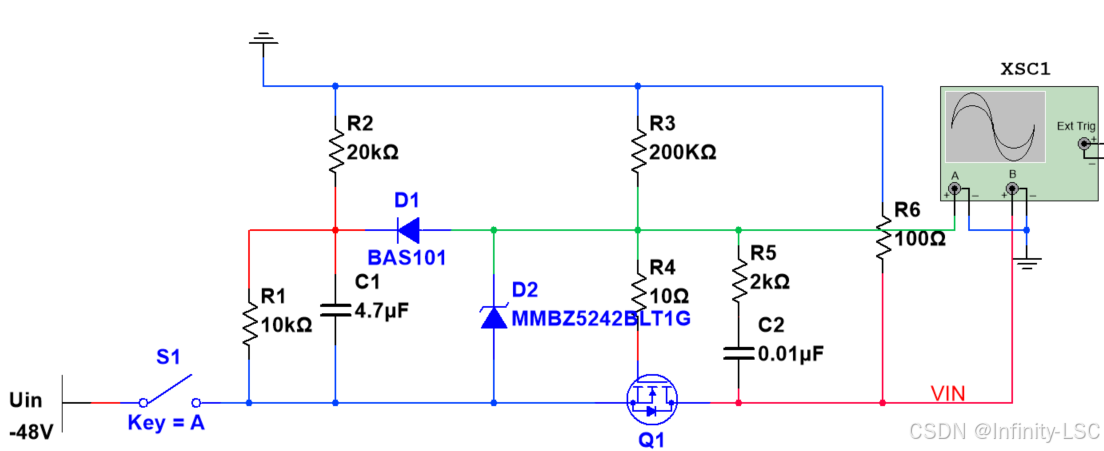

        搭建仿真电路如下图所示:

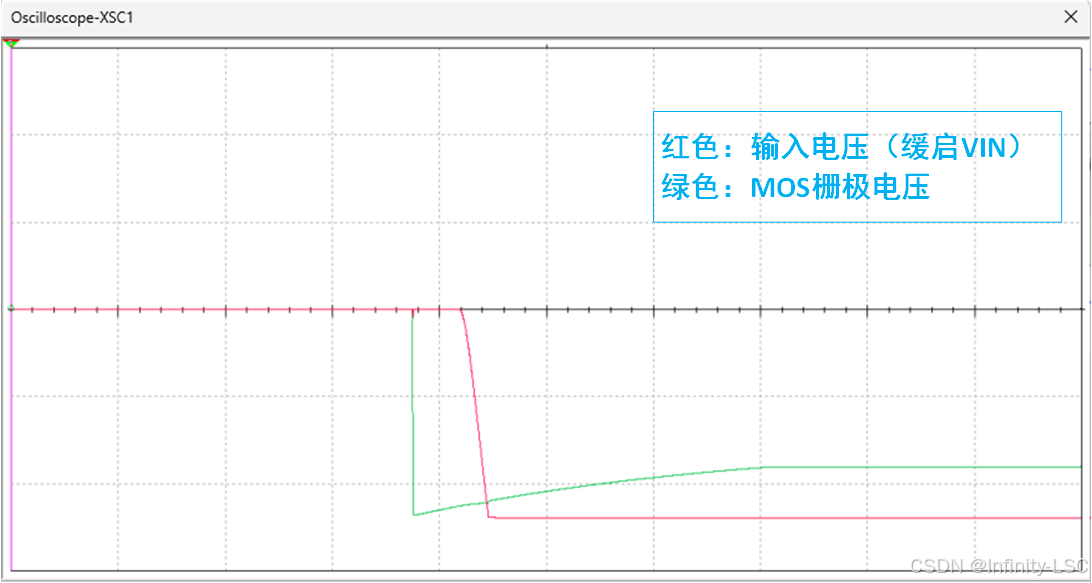

        示波器仿真结果如下图,

        由波形可以看出,当 MOS的 V_{GS} (绿色)达到开启电压后,输入 VIN(红色)延迟一段时间后,达到 -48V,实现缓启动
