Fluid Flux2.0海浪原理拆解

最新推荐文章于 2024-11-21 17:11:30 发布

UWA

最新推荐文章于 2024-11-21 17:11:30 发布

阅读量428

点赞数

分类专栏：厚积薄发| Unity优化文章标签：技术美术 Houdini FX 虚幻引擎

原文链接：https://www.zhihu.com/people/wantnon

版权

厚积薄发| Unity优化专栏收录该内容

537 篇文章

订阅专栏

【USparkle专栏】如果你深怀绝技，爱“搞点研究”，乐于分享也博采众长，我们期待你的加入，让智慧的火花碰撞交织，让知识的传递生生不息！

大概一年前，在油管上看到这个视频：

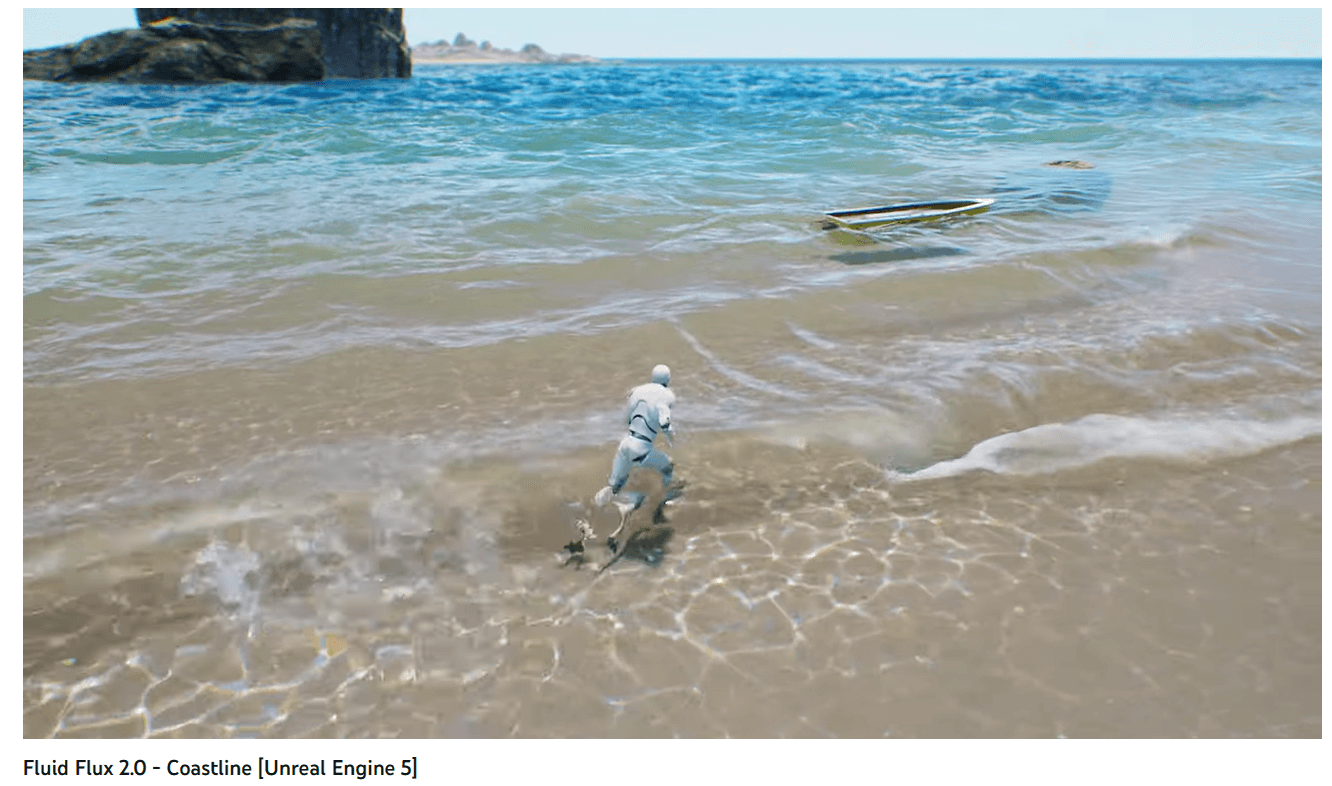

Fluid Flux 2.0 - Coastline [Unreal Engine 5]

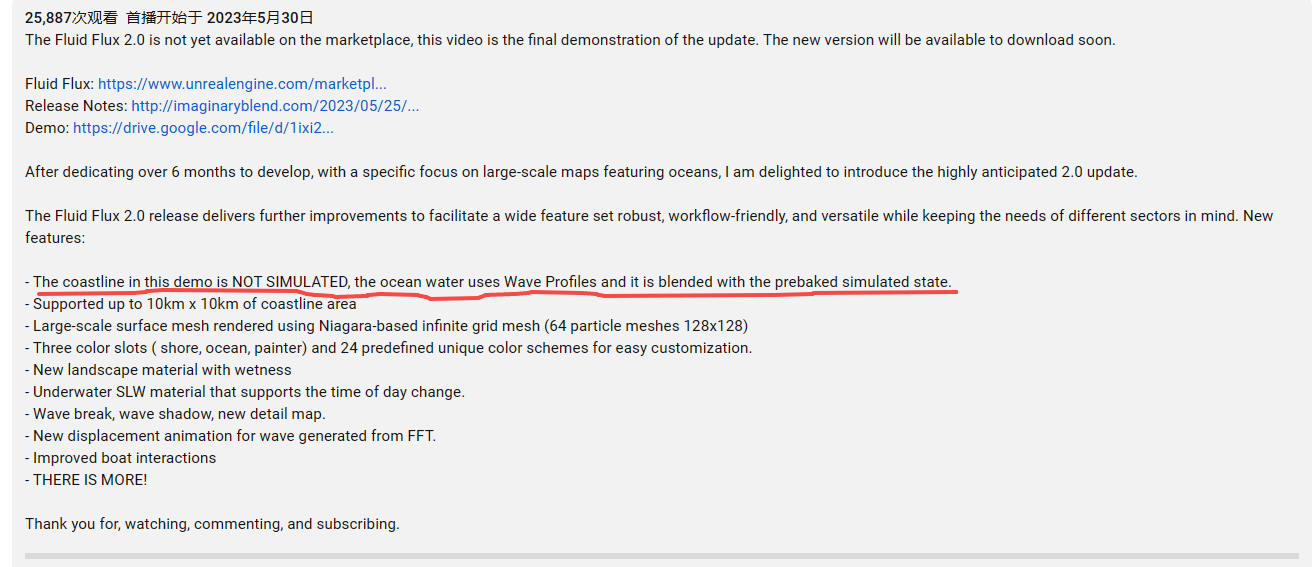

除了效果很好，更重要的是看到简介中写着：“并非实时模拟”、“预烘焙”：

这意味着不会有太大性能开销，于是顿觉价值大大的。

但当时事情多，就只收藏了一下，没细研究。后来还看到有人移植《戴子玲：Fluid Flux 2.0 的近岸海浪》。

虽然我们本来就是UE项目，移植更方便，但是想仔细看下原理。

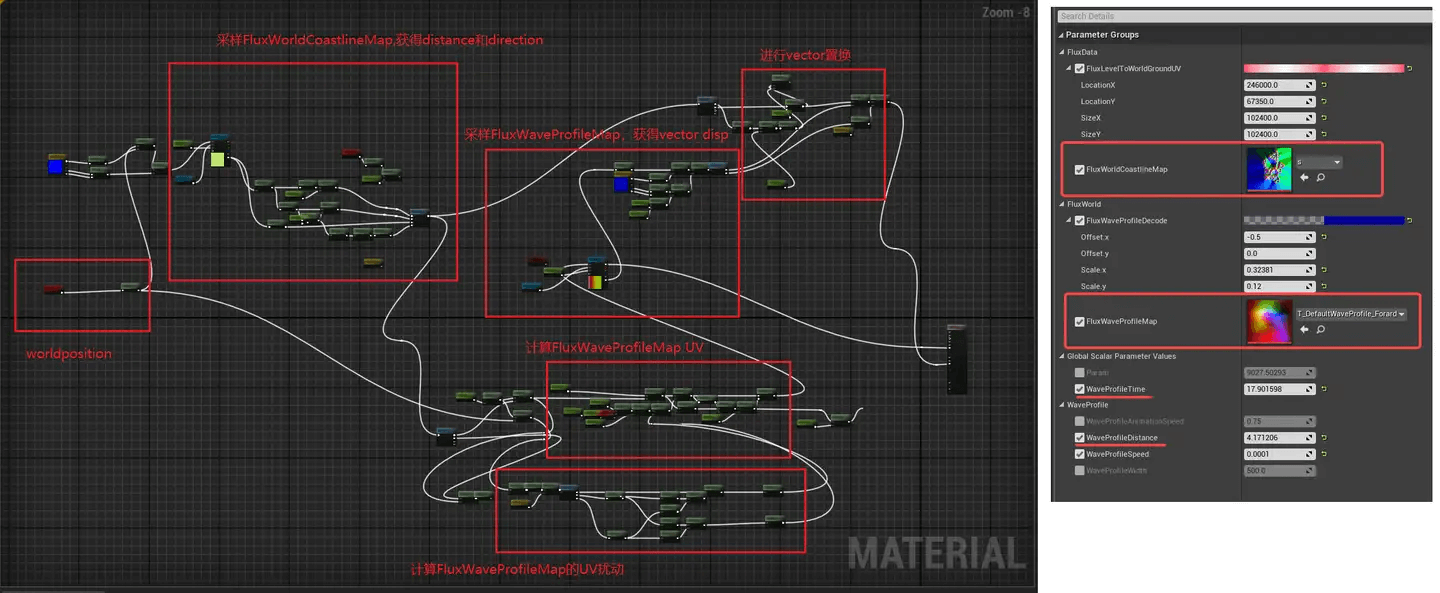

通过删除次要内容，拆出来核心逻辑如下：

其中WorldCoastlineMap用于生成海岸线，WavePofileMap用于单个海浪动画和置换，WaveProfileDistance控制海浪离岸的距离，WaveProfileTime为动画时间。

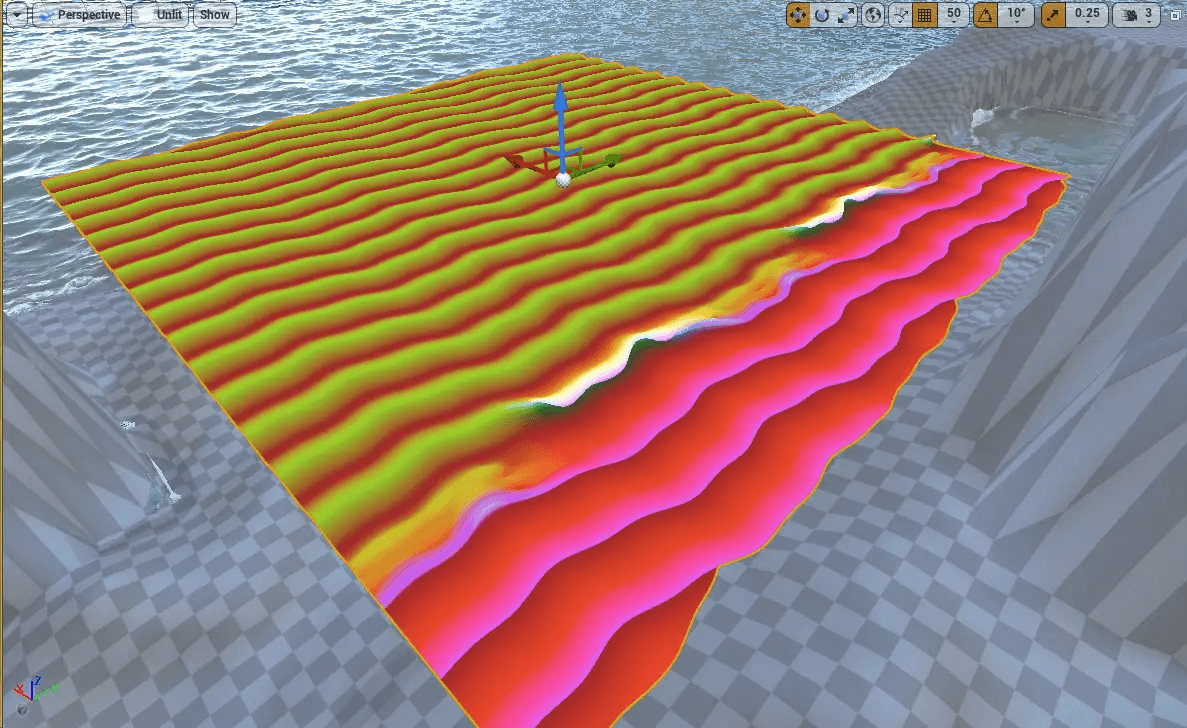

效果：（将区域范围缩小到了100，手动拖动WaveProfileTime）

可以看到海浪的翻滚效果。

下面来分析原理，主要是搞懂：

WorldCoastlineMap和WavePofileMap这两个图的含义。
由WorldCoastlineMap生成海岸线的原理。
由WavePofileMap生成单个动画的原理。

一、WorldCoastlineMap含义

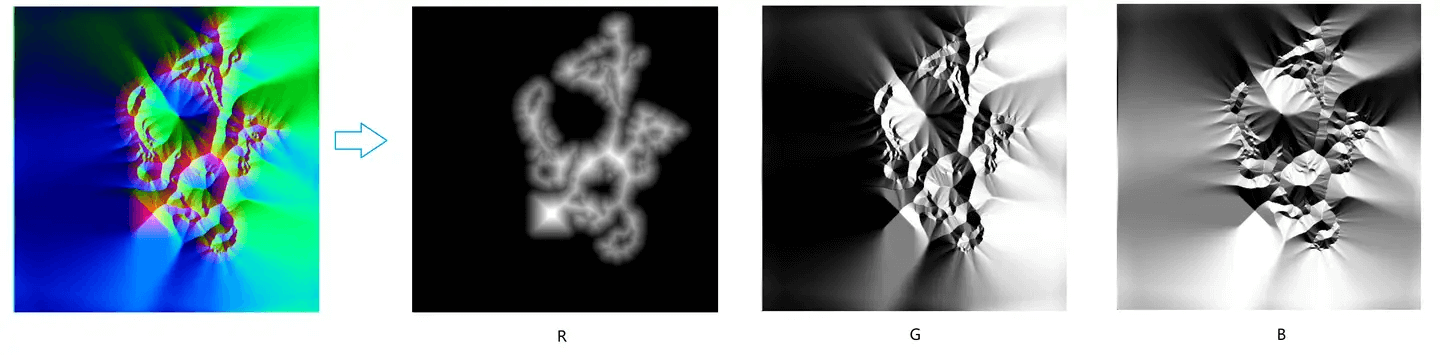

WorldCoastlineMap:

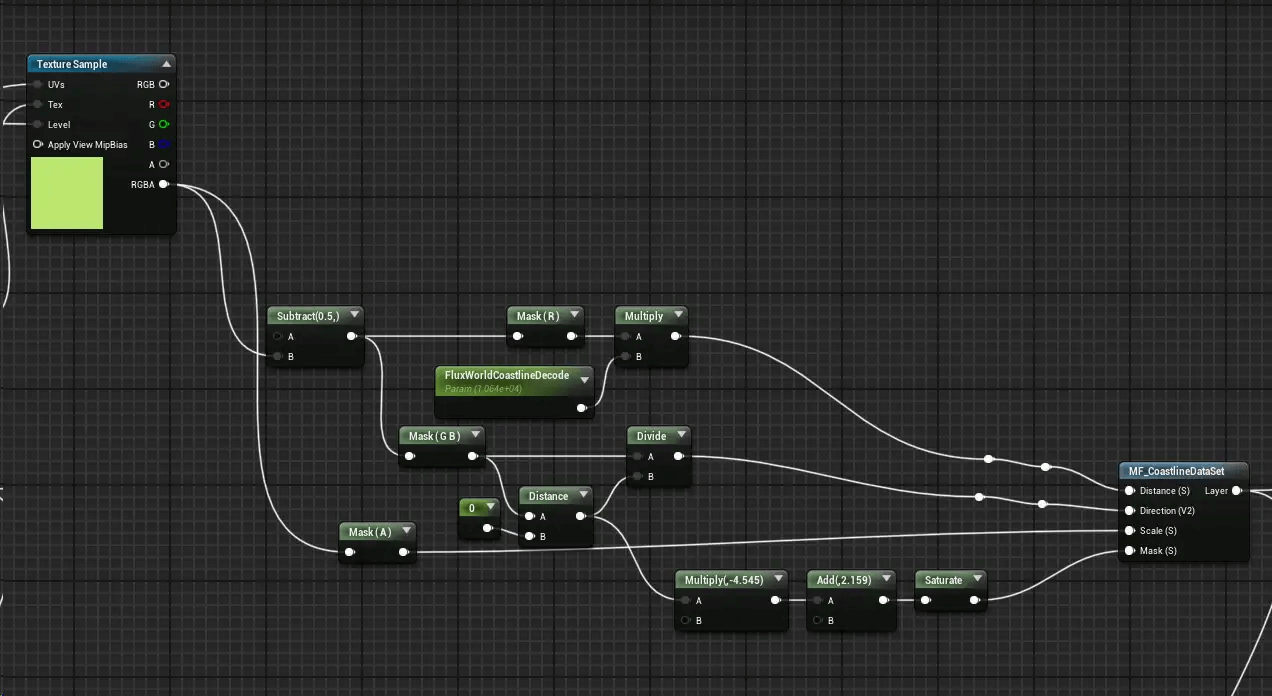

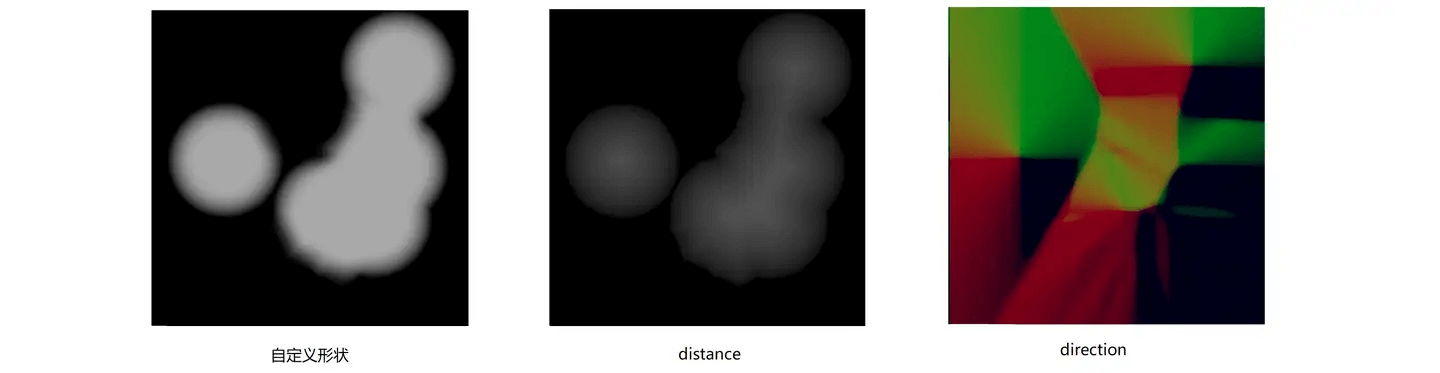

R通道明显是SDF，表示“到水的距离”，在材质中，R先被0.5减，然后连到Distance，所以Distance含义为“到岸的距离”。

再看G、B通道，在材质中，它们也是先被0.5减，然后连到Direction：

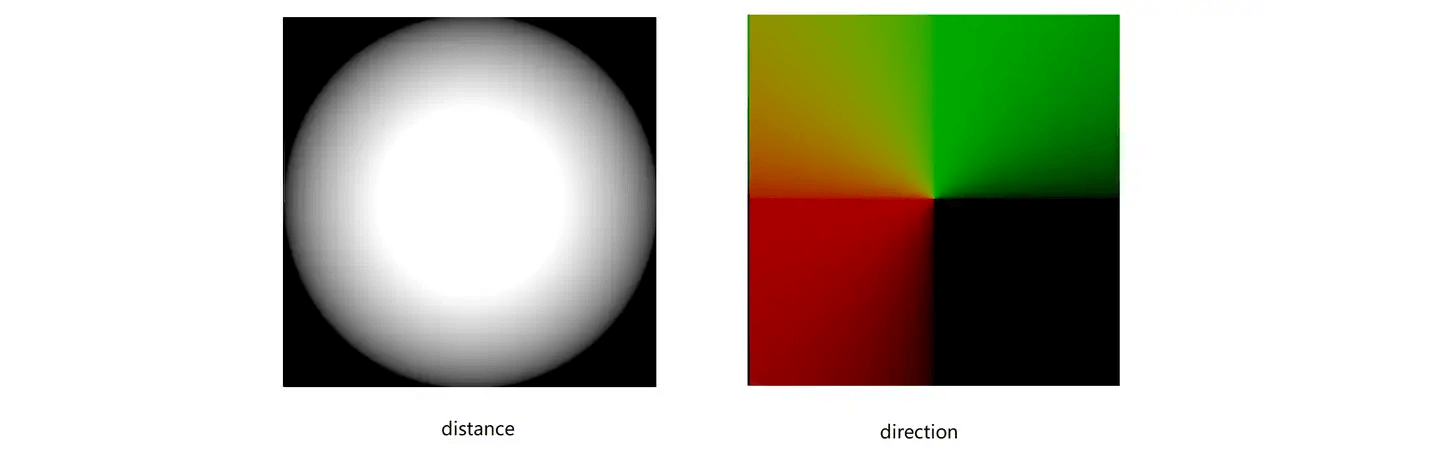

即Direction=(0.5,0.5)-(G,B)，我们看它表示哪个方向，如下图：
（因为G通道看起来像从左往右打光，所以我们用左亮右暗的球代表它，因为B通道看起来像从上往下打光，所以我们用上亮下暗的球代表它）

即当我们把岛看成球时，得到的Direction呈放射状（图中是(G,B)-(0.5,0.5)，箭头向外，如果是Direction=(0.5,0.5)-(G,B)，则箭头向里），所以Direction表示的是“指向海岸的方向”。

至此Distance和Direction的含义都清楚了，一个是（从陆地）“到海岸的距离”，一个是（从陆地）“指向海岸的方向”。

二、海岸线UV计算

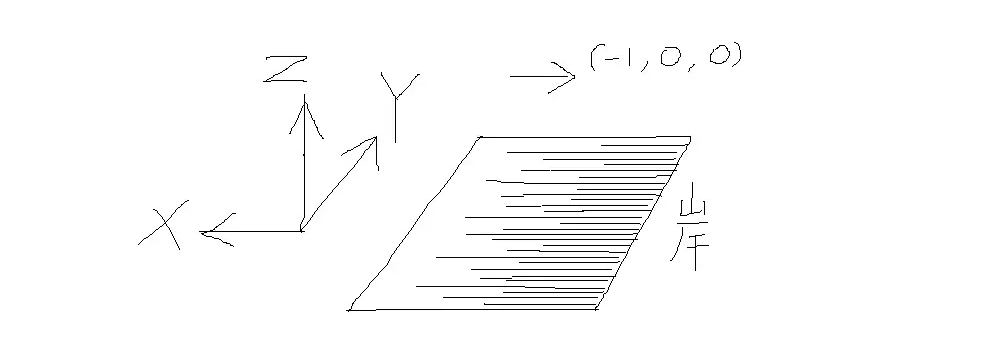

由Distance和Direction计算海岸线UV，虽然连线摆在那儿，但默认的WorldCoastlineMap较复杂，难看清所以然。于是有必要自己弄一个简单的WorldCoastlineMap，就一个如图所示左高右低的简单斜面，Distance值左大右小，Direction=(-1,0,0)：

则只需将材质中的Distance和Direction输入改一下：

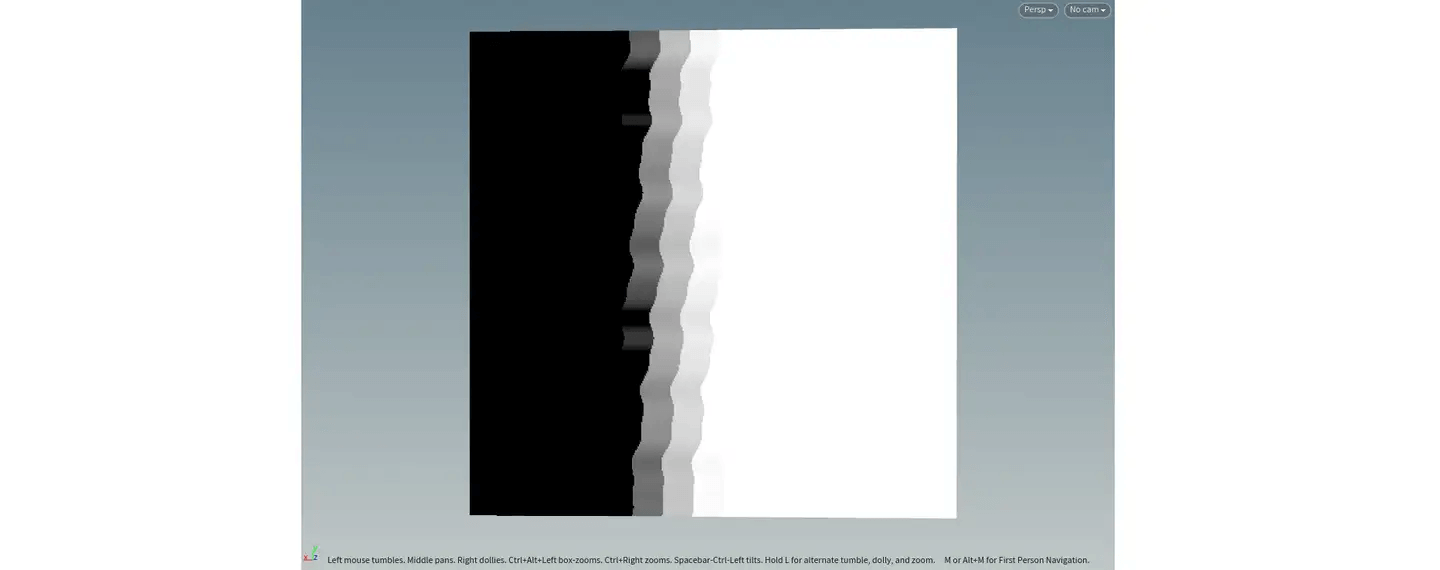

结果：

可见，和预期是一致的。这样就有了一个更简单的例子可以观察。

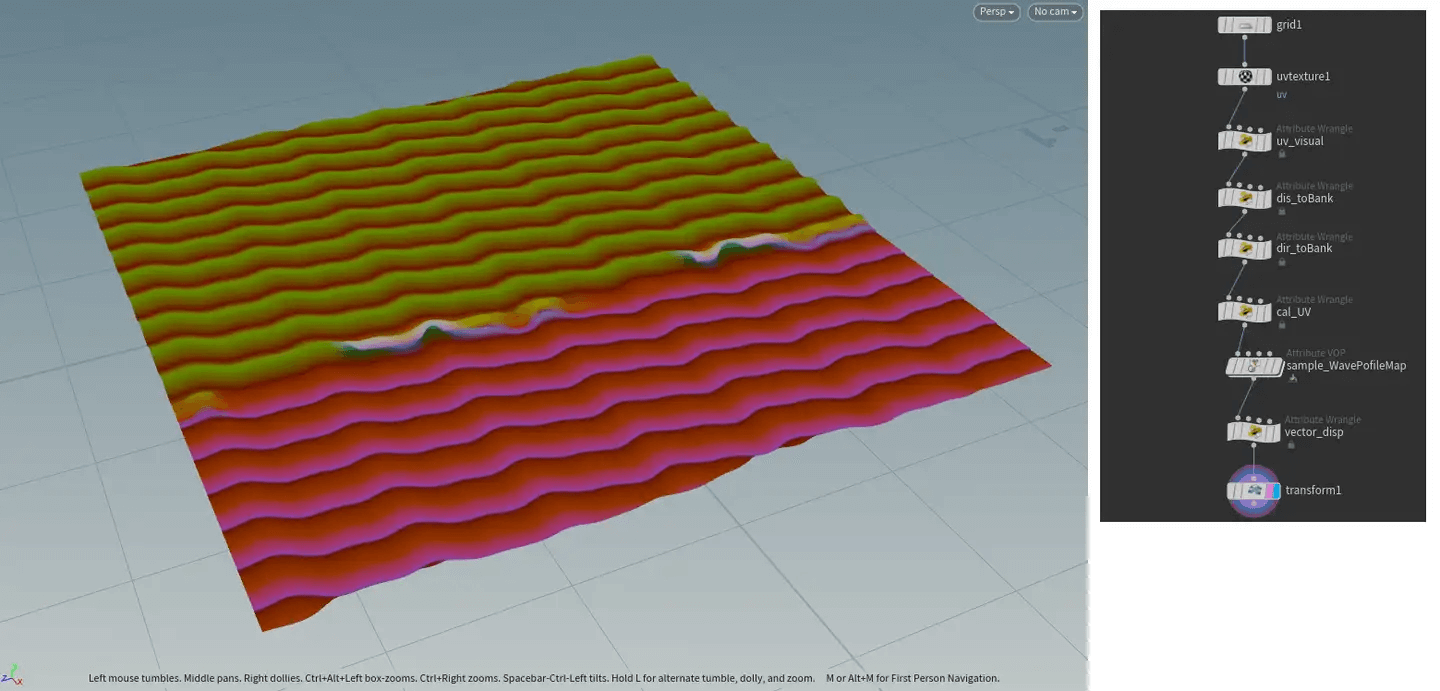

为了方便做各种试验，在Houdini中复现了一下（为了代码简洁，参数随手写死的，与UE中的并不一致）：

注意几点：

用Colormap采样出来的贴图（我用的TGA格式）颜色要做Gamma矫正Pow 0.45。

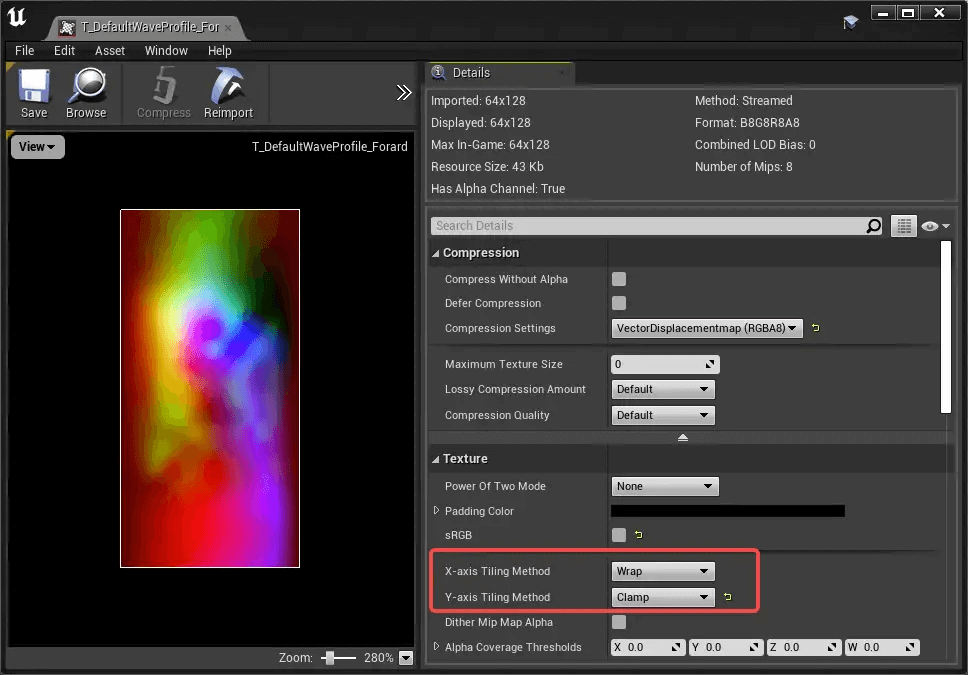

UE中WaveProfileMap的Wrap模式U是设置为Wrap，V设置为Clamp：

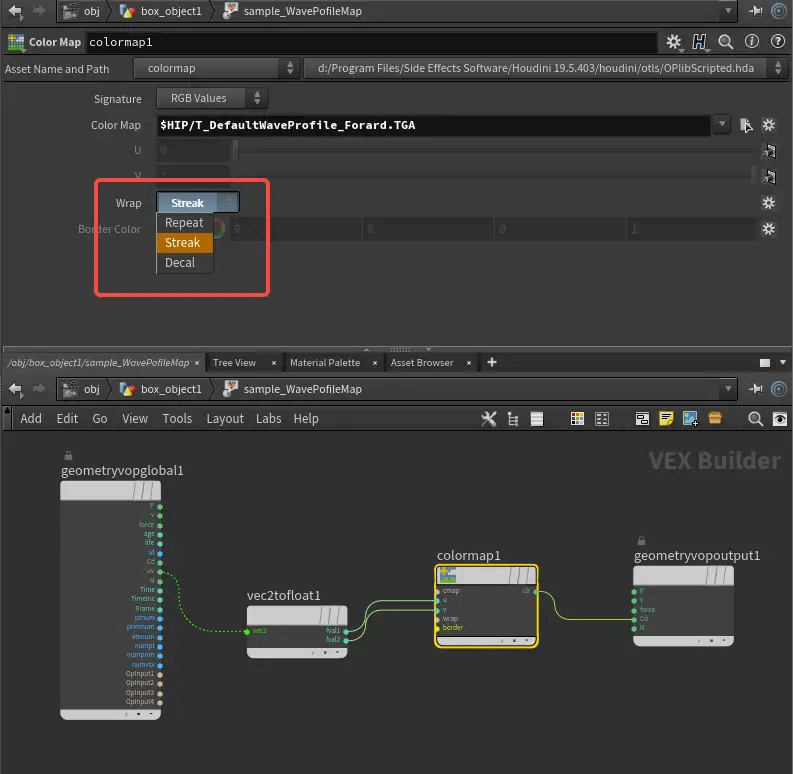

但Houdini中Colormap的Wrap模式不能U和B分开控制：

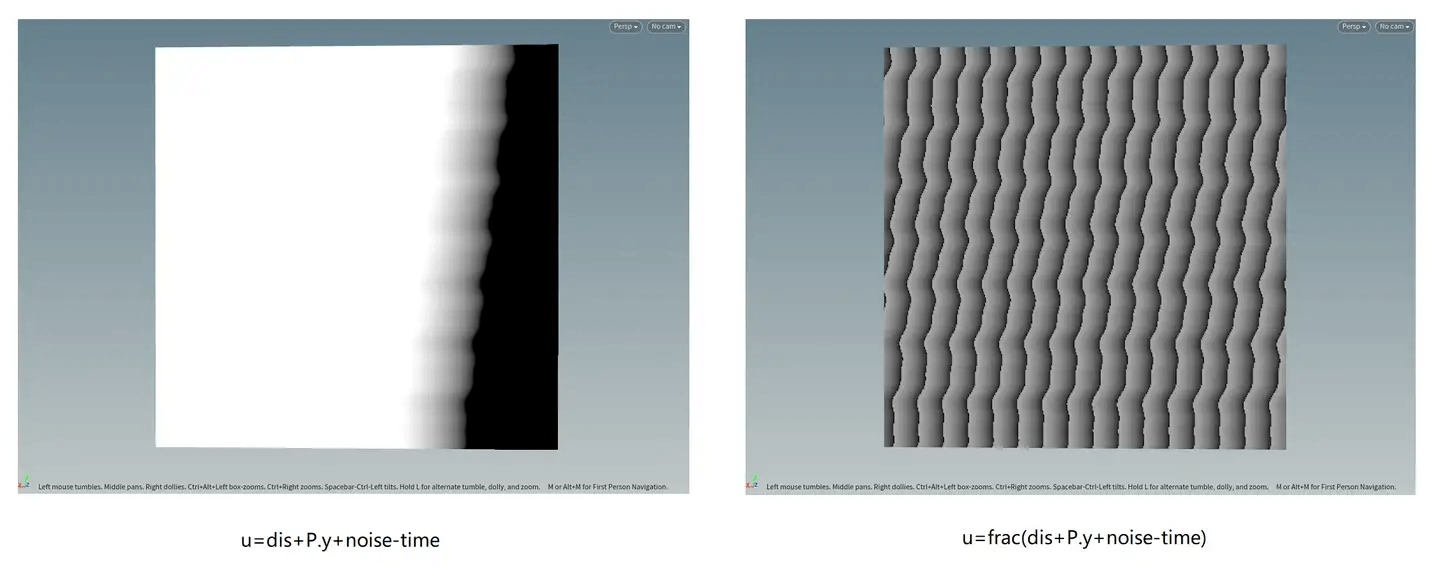

所以只能把UV都设置成Clamp（Houdini中叫Streak），然后通过对U加Frac，人为实现U向的Tiling。也就是如下图所示，将代码从左边改成右边：

这样改是不影响最终结果的，而且由于U不再超出0到1，所以更便于可视化。

U这样改写以后，V就可以直接写成：
v=u-dis+offset;
其中offset就相当于UE里的WaveProfileDistance，用于控制浪到海岸的距离。

这样一来，公式比UE里连的更简洁了，下面就基于此来理解原理。

V可视化长这样：

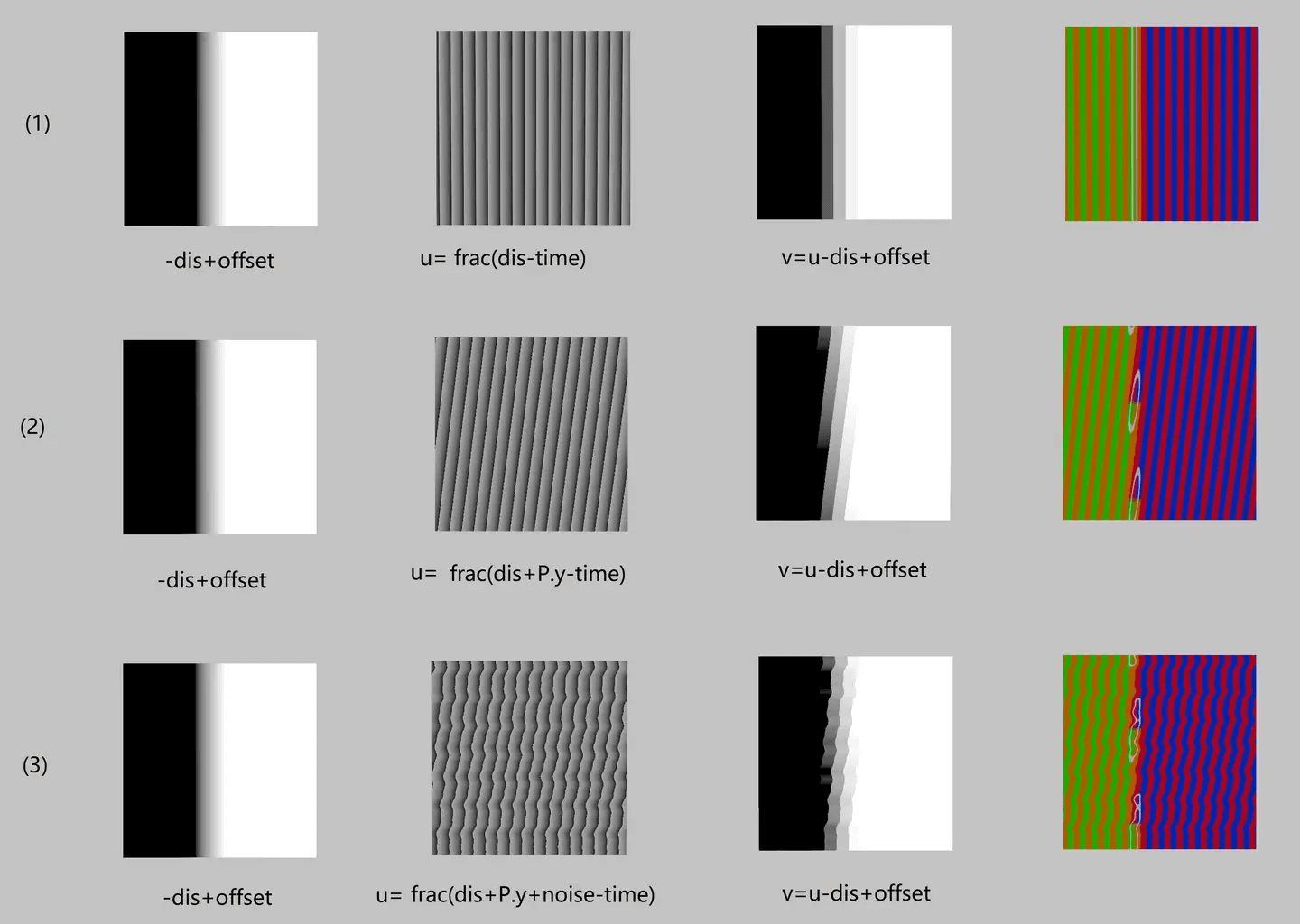

以下为其演变过程：

可见：

加P.y是为让条纹倾斜。
加noise有两个效应：

效应1：条纹产生扭曲。
效应2：条纹V方向上渐变产生交错。

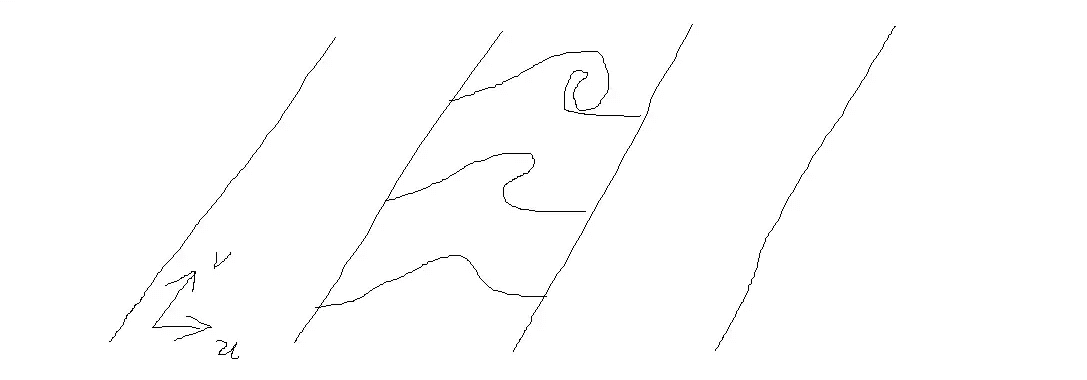

最右一行是将WaveProfileMap换成了如下自定义贴图（为了观察UV）：

当time变化时，效果如下：

如果不加noise，则如下：

至此海岸线UV计算原理已看清楚。

三、海浪翻滚动画实现

从上面自定义贴图的视频中可以看到，如果不加noise的话，看起来就是贴图在沿着条纹平移。把自定义贴图换回WaveProfileMap，并加上Vector Disp，加noise与不加noise效果对比如下：

可见，浪前沿的不规则形状是靠noise的效应1“条纹产生扭曲”实现的，浪前沿顿锐交错是靠noise的效应2“条纹V方向上渐变产生交错”实现的。在未加noise之前，浪只感觉是在沿着条纹走，丝毫感觉不到垂直于条纹向前推的感觉，但加上noise之后，浪沿条纹走的感觉就削弱了，开始有了垂直于条纹推进的错觉。

在浪垂直于条纹向前推进的过程中，还会有翻滚效果，拉近可以看得比较清楚：

视频：https://uwa-ducument-img.oss-cn-beijing.aliyuncs.com/Blog/USparkle_FluidFlux2/21.mp4

所以最后一个问题就是：浪的翻滚是靠什么实现的。

这涉及到WaveProfileMap的含义。

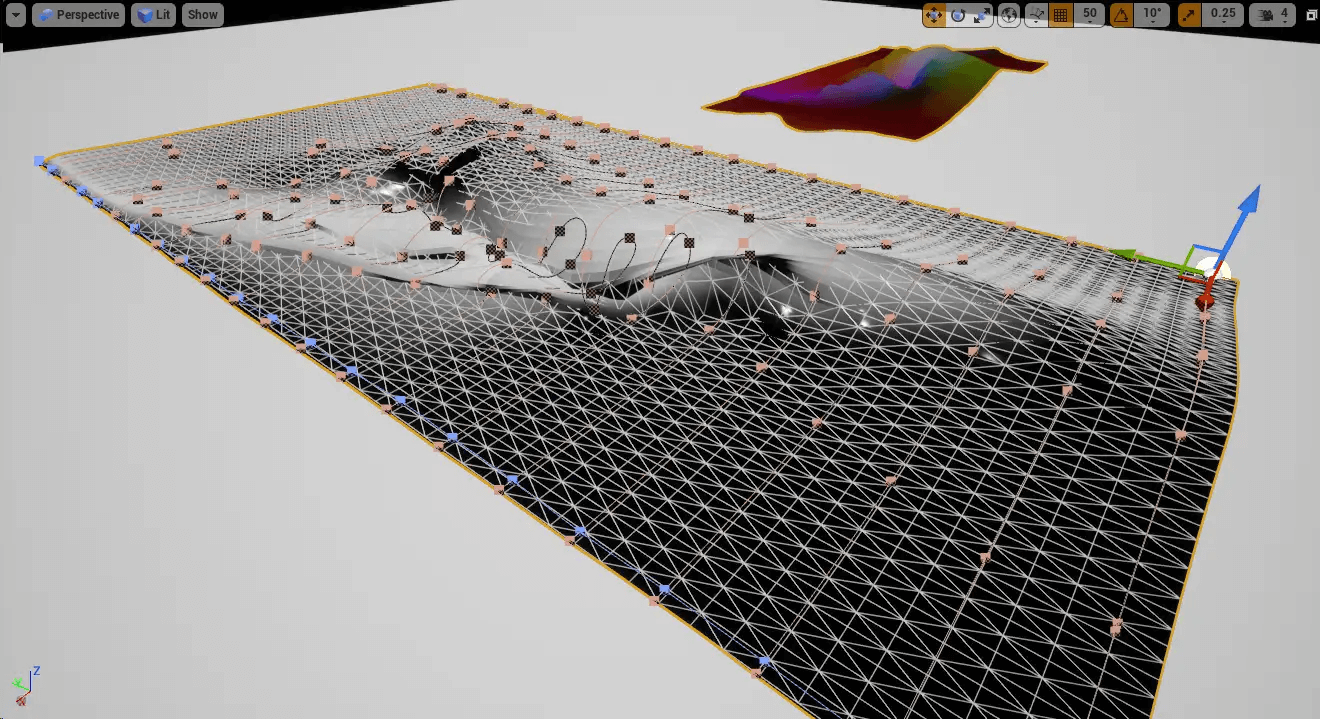

打开UE工程的WaveProfileMap关卡，可以看到制作WaveProfileMap的方式，是用一排样条线做出了一个卷曲的海浪形状：
