创龙 瑞芯微 RK3588 国产2.4GHz八核 工业开发板—评估板测试手册

前  言

创龙科技研发的评估板需通过专项测试验证性能。为助力开发者快速完成接口功能验证与系统配置，本文针对其多类接口，分步讲解测试流程、硬件连接与命令操作，兼顾基础功能与进阶配置，同时说明 PCIe 网卡测试及驱动编译，为评估板应用与开发提供实用指南。

开发环境

Windows开发环境：Windows 7 64bit、Windows 10 64bit

Linux开发环境：VMware16.2.5、Ubuntu20.04 64bit

LinuxSDK开发包：LinuxSDK-[版本号]（基于rk3588_linux_release_v1.2.1_20230720）

评估板系统版本：Debian 11、Linux-5.10.160、U-Boot-2017.09

备注：本文基于4GByte DDR、32GByte eMMC配置核心板进行测试，不同配置型号核心板实测结果可能存在偏差。

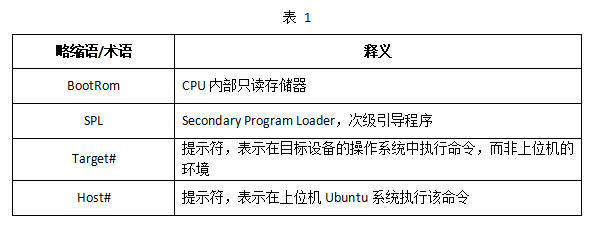

术语表

为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。

注意事项

（1）为保障处理器使用寿命，满足更多工业应用场景要求，我司已将RK3588J/RK3588处理器Cortex-A76核心最高主频默认配置为1.6GHz，Cortex-A55核心最高主频默认配置为1.3GHz。如需调整为更高主频，请参考《Debian系统使用手册》文档进行操作。

（2）无特殊说明情况下，默认使用USB TO UART2接口作为调试串口，使用系统启动卡（即SD启动卡，Micro SD方式）启动系统，通过路由器与PC机进行网络连接。

（3）评估板出厂时未固化最新系统镜像至eMMC存储。为确保您体验到我司提供的最新系统功能，建议您参考《系统启动卡制作及系统固化》文档，按照指引将最新系统镜像固化至eMMC。

使用概要

本小节主要描述评估板存储设备分区和Linux设备驱动等系统等配置信息，以及汇总说明评估板接口性能测试结果。

评估板接口测试汇总

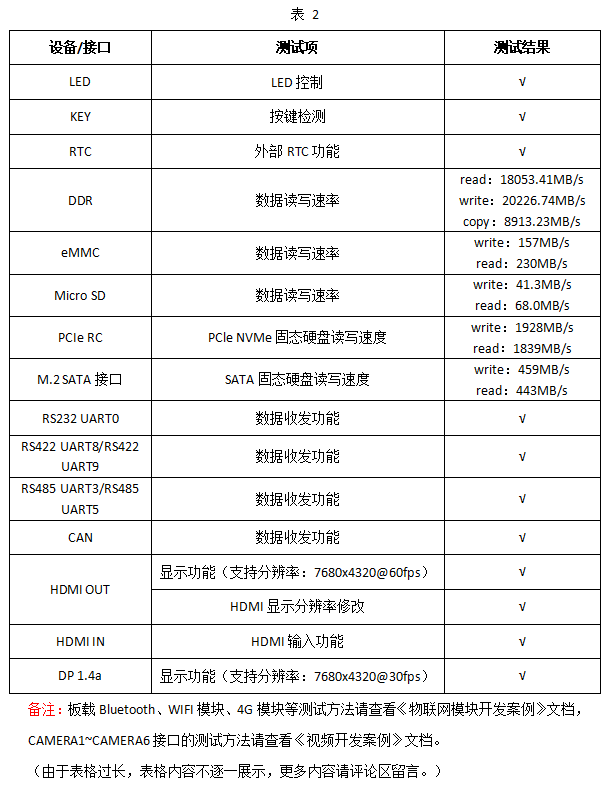

评估板接口功能测试结果汇总说明如下表所示。

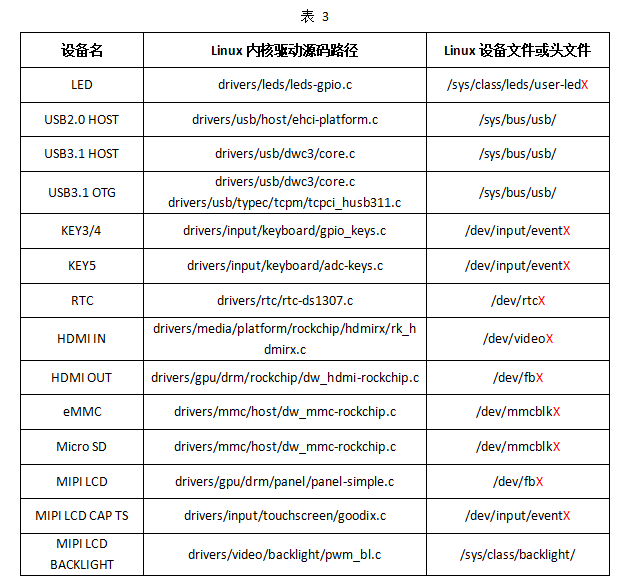

Linux设备驱动说明

（由于表格内容过多，表格内容不逐一展示，更多内容请评论区留言）

Linux设备分区说明

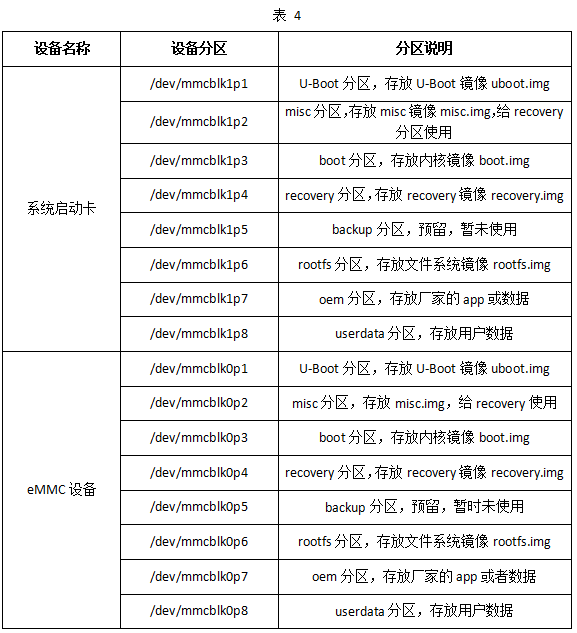

系统启动卡和eMMC分区说明如下表所示，其中系统启动卡对应的设备节点为mmcblk1，eMMC对应的设备节点为mmcblk0。

（由于表格内容过多，表格内容不逐一展示，更多内容请评论区留言）

评估板快速测试

系统启动测试

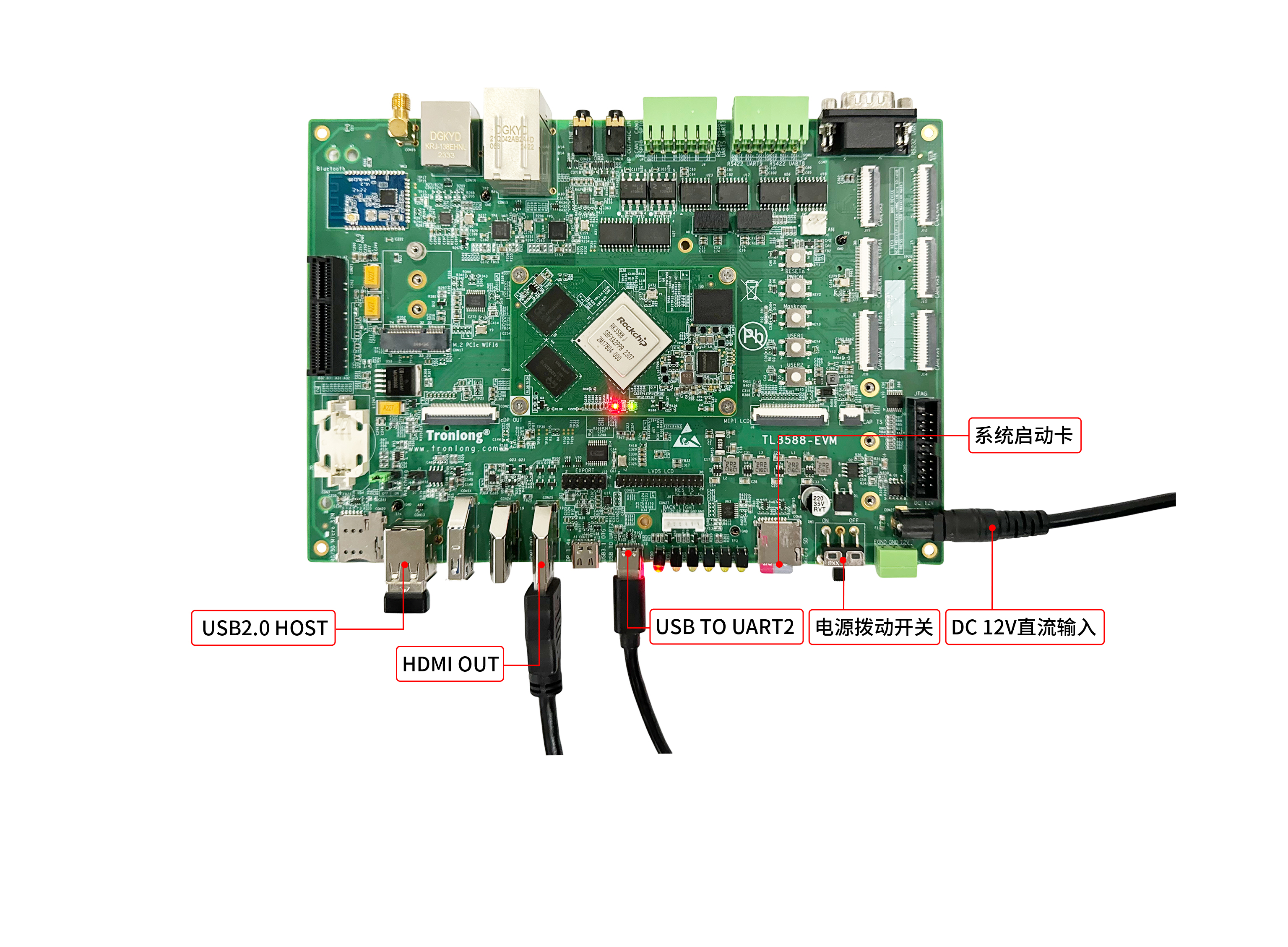

将系统启动卡插至评估板Micro SD卡槽，评估板接入电源，将评估板HDMI OUT接口连接至HDMI显示屏，将鼠标连接至评估板USB2.0 HOST任意一层接口，并使用Type-C线将评估板的USB TO UART2调试串口连接至PC机。评估板硬件连接如下图所示。

图 1

评估板上电启动，系统启动后，可在HDMI显示屏观察到如下显示界面。

备注：请在评估板上电前正确连接硬件，并确保HDMI显示屏通过HDMI显示，否则HD
