全志A40i开发板硬件说明书——100%国产＋工业级方案（中）

前 言

本文档主要介绍全志A40i开发板丰富的硬件接口资源，以及开发设计中的一些注意事项等内容。全志这块A40i的开发板，是源自创龙科技最新代表作品，其核心板采用“100%国产＋工业级”设计，外观精美，可玩性很高，在国产芯片势头正猛的情况下，究竟真的是电力用户的首选吗？一起来看看！

由于内容篇幅过长，故分为上中下三篇文章，本篇章为中，内容详细覆盖了：Watchdog接口、CAMERA接口、AUDIO接口、MIPI显示接口、RGB显示接口、LVDS显示接口、HDMI OUT接口、VGA显示接口、CVBS OUT接口、TVIN接口等，欢迎各位嵌入式爱好者关注查看。

创龙科技TLA40i-EVM是一款基于全志科技A40i处理器设计的4核ARM Cortex-A7高性能低功耗国产开发板。

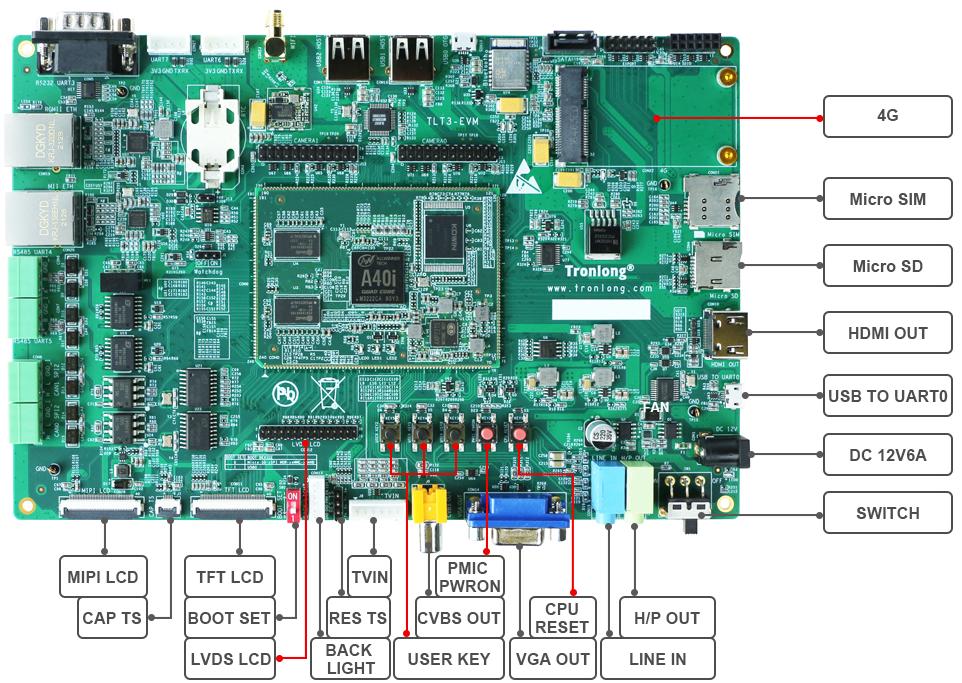

开发板硬件资源图解1

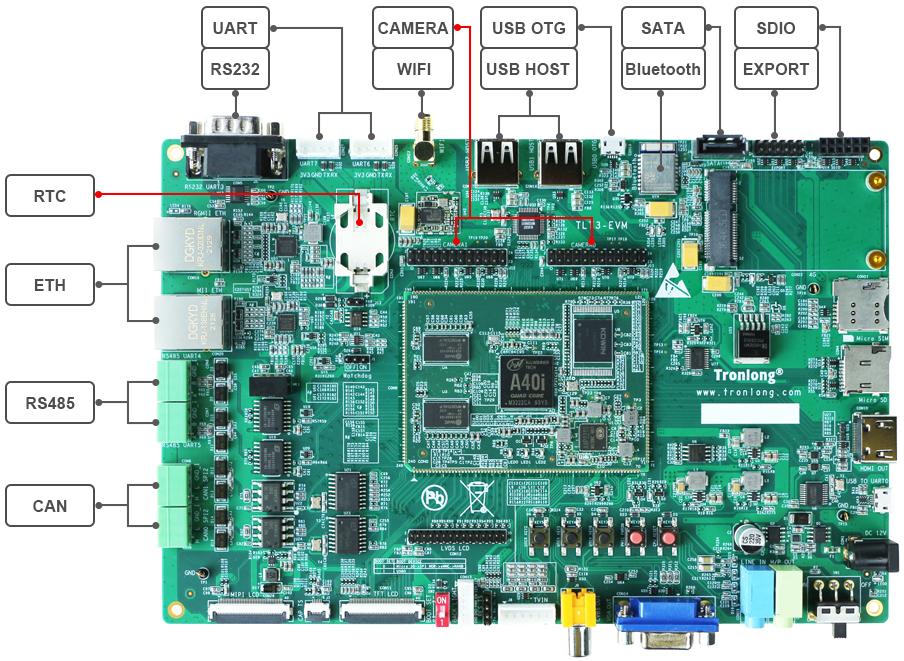

开发板硬件资源图解

A40i处理器的IO电平标准一般为1.8V和3.3V，上拉电源一般不超过3.3V，当外接信号电平与IO电平不匹配时，中间需增加电平转换芯片或信号隔离芯片。按键或接口需考虑ESD设计，ESD器件选型时需注意结电容是否偏大，否则可能会影响到信号通信。
