本文档详述了全志A40i开发板的硬件资源，包括电源接口、LED、BOOT SET启动选择、KEY、串口、CAN接口、Micro SD、SPI FLASH和RTC座等。该开发板由创龙科技打造，采用100%国产设计，适用于嵌入式硬件开发者。内容涵盖电源管理、IO电平转换、ESD保护和启动配置等关键细节。

前言

本文档主要介绍全志A40i开发板丰富的硬件接口资源，以及开发设计中的一些注意事项等内容。全志这块A40i的开发板，是源自创龙科技最新代表作品，其核心板采用“100%国产＋工业级”设计，外观精美，可玩性很高，在国产芯片势头正猛的情况下，究竟真的是电力用户的首选吗？一起来看看！

由于内容篇幅过长，故分为上中下三篇文章，本篇章为上，内容详细覆盖了：电源接口、LED、BOOT SET启动选择拨码开关、KEY、串口、CAN接口、Micro SD接口、SPI FLASH 、RTC座等，欢迎各位嵌入式爱好者关注查看。

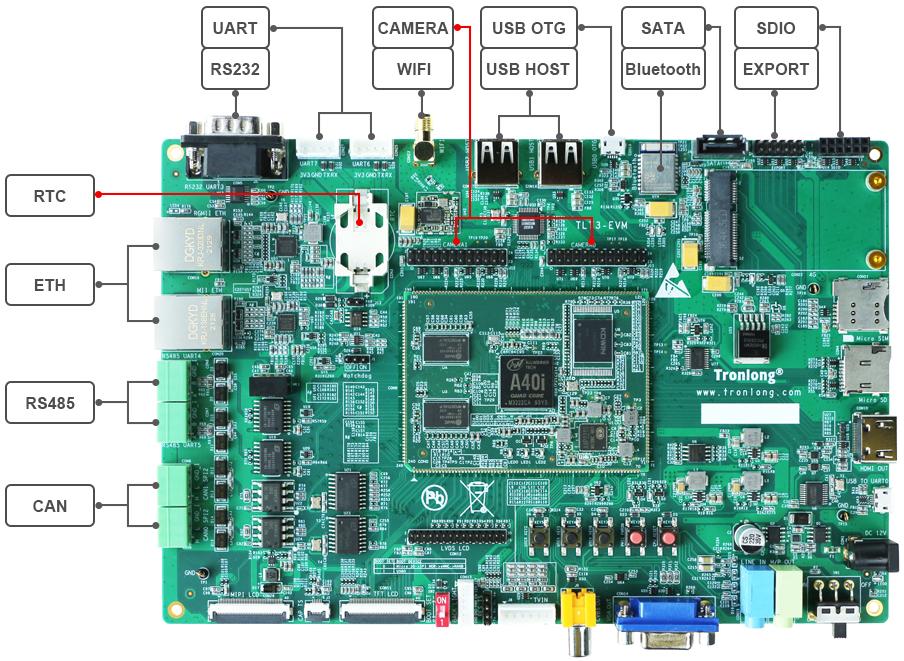

创龙科技TLA40i-EVM是一款基于全志科技A40i处理器设计的4核ARM Cortex-A7高性能低功耗国产开发板，每核主频高达1.2GHz，A40i开发板接口资源丰富，引出双路网口、双路CAN、双路USB、双路RS485等通信接口，板载Bluetooth、WIFI、4G（选配）模块，同时引出MIPI LCD、LVDS LCD、TFT LCD、HDMI OUT、CVBS OUT、CAMERA、LINE IN、H/P OUT等音视频多媒体接口，支持双屏异显、1080P@45fps H.264视频硬件编码、1080P@60fps H.264视频硬件解码，并支持SATA大容量存储接口。
