电磁场第五次实验： 磁偶极子matlab的推导与仿真，载流方形回线的磁场分布，基于ansoft涡流场分析

一、磁偶极子matlab的推导与仿真：

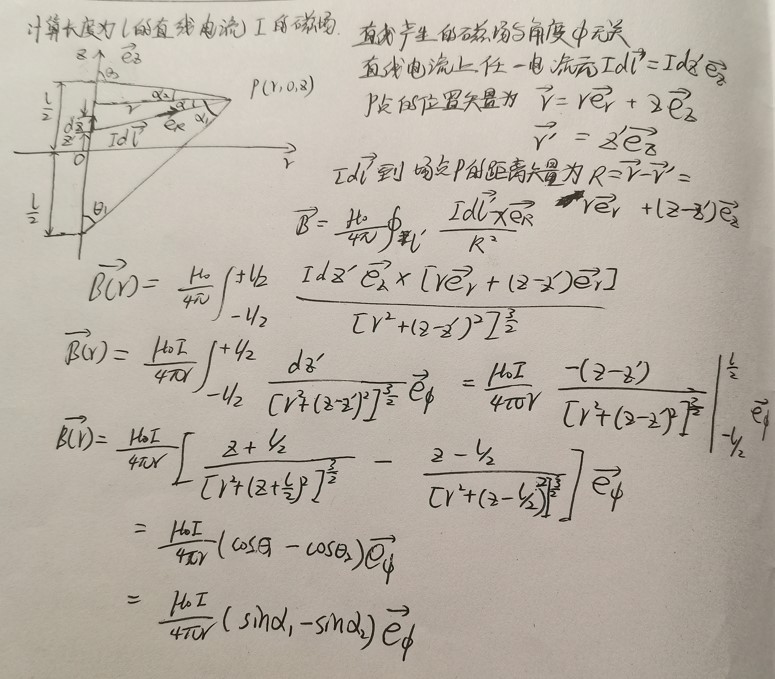

1、公式推导：

2、matlab程序：

clc;

u0=4*pi*1e-7;

I=10;

L=1000;

C=u0*I/(4*pi);

Nr=101;Nz=101;

r=linspace(-1000,1000,Nr);

z=linspace(-1000,1000,Nz)';

b1=sqrt(r.^2+(z+L).^2);

b2=sqrt(r.^2+(z-L).^2);

B=C./r.*((z+L)./b1-(z-L)./b2);

subplot(1,2,1);

plot(r,B(51,:));

xlabel('r(m)'); ylabel('B(T)');

title('z=0m,B随\rho的变化');

subplot(1,2,2);

plot(z,B(:,76)); xlabel('z(m)'); ylabel('B(T)');

title('\rho=250m,B随z的变化');

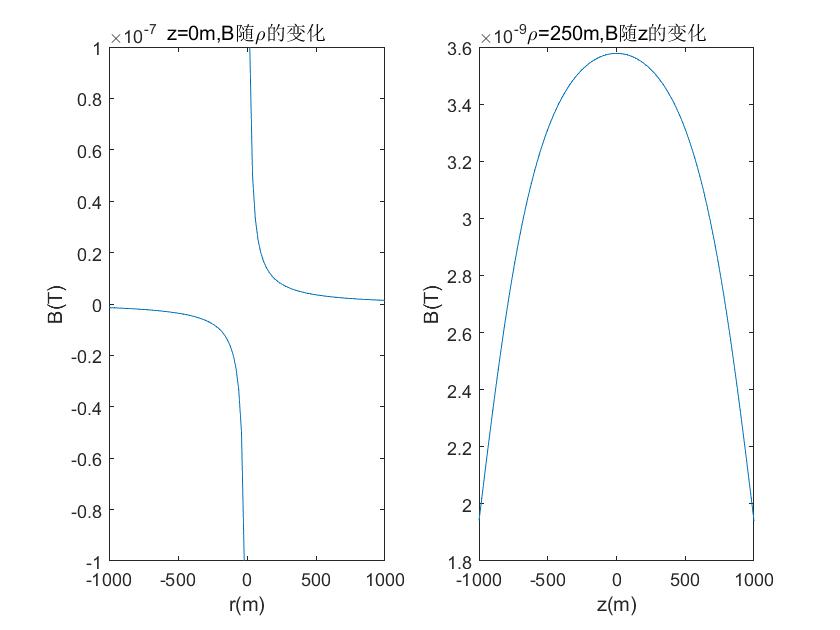

3、结果展示：

二、载流方形回线的磁场分布

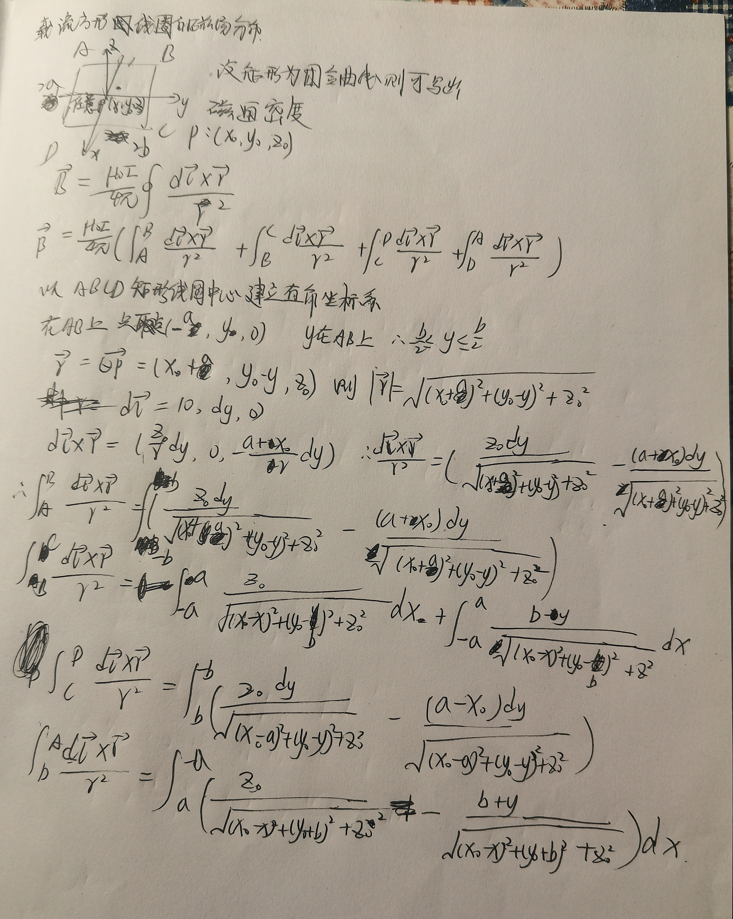

1.公式推导

2.matlab程序：

clc;

I=10;

a=50;

b=25;
