对于硬件模块来说，需要通过寄存器对硬件内模块的工作状态进行配置，或通过寄存器读取硬件工作状态。

所以寄存器对于硬件dut来说至关重要，在实际验证中，寄存器验证常排在验证清单的前列。

1. 寄存器基本概念

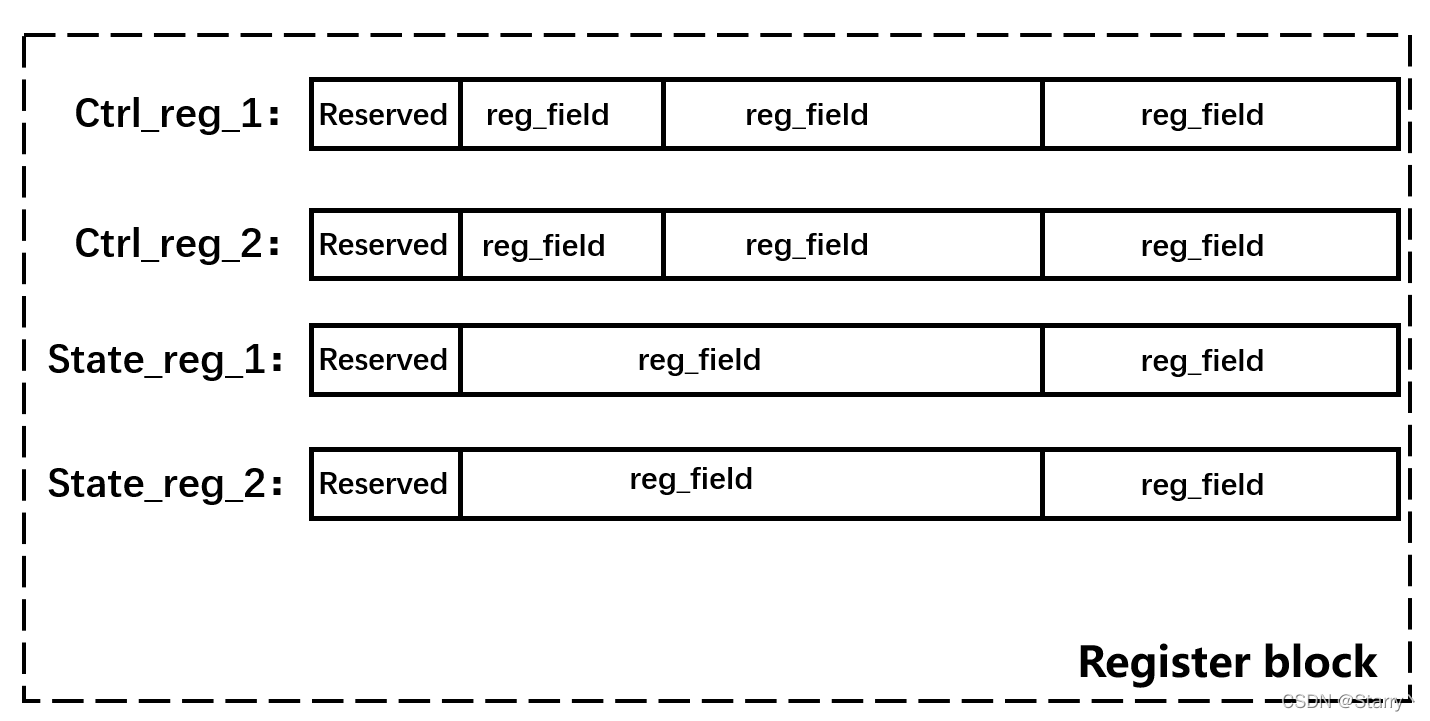

一个寄存器块由多个寄存器构成，各寄存器通过地址索引，每个寄存器由多个域构成。

如下图所示

在这里插入图片描述

1.1. 寄存器

一个寄存器大小通常为32bit，这32bit是由多个域组成，每个域含有大小、功能、读写方式等多个属性。

一个寄存器有如下几个属性时必须要配置好

● 索引地址：该寄存器在寄存器块中的地址

● 存取方式：其该寄存器的读写方式，例如只读、只写、读后置位等等。

域

例如下图所示一个控制寄存器

在这里插入图片描述

由上图可见控制寄
